FLIRT420, FLIR T 420

Тепловизоры

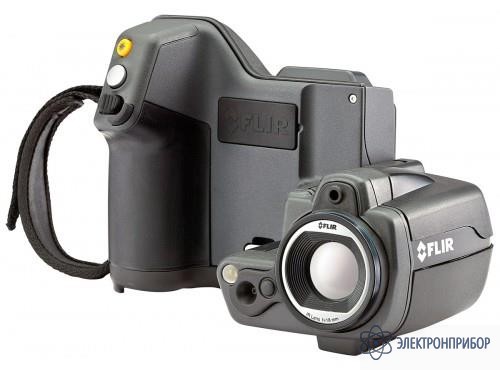

FLIR T420 — тепловизор для обследования объектов электромеханики

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      54260-13

    • Производитель

      FLIR, США

    Назначение тепловизора FLIR T420:

    Переносные тепловизоры FLIR T420 выводят эргономику, вес и удобство использования на новый уровень. Ключевой чертой моделей является удобство использования. Кроме того, FLIR T420 были специально разработаны для промышленных предприятий.

    Особенности тепловизора FLIR T420:

    • Разрешение 320 х 240 пикселей.
    • Температурная чувствительность варьируется до < 45 мК.
    • Видеокамера - встроенная цифровая камера с разрешением 3,1 мегапиксела. Благодаря этому осмотр и диагностика упрощаются и занимают меньше времени.
    • Диапазон измерений - температурный диапазон измерений от -20 °C до +650 °C.
    • Сменные инфракрасные объективы - модель FLIR T420 оснащена стандартными объективами 25°, а также по желанию объективами 6°, 15°, 45° и 90°
    • Универсальные интерфейсы - стандартные видео- и USB-выходы, а также съемная карта SD.
    • Видео MPEG-4 - можно создавать визуальные и инфракрасные нерадиометрические видеофайлы в формате MPEG-4.
    • Функция Thermal Fusion FLIR - позволяет совмещать визуальные и инфракрасные изображения для повышения качества анализа.
    • Звуковая и визуальная сигнализация - облегчают и ускоряют диагностику.
    • «Картинка в картинке» - позволяет накладывать ИК-изображение на визуальное. В зависимости от модели есть возможность масштабирования, переноса и изменения размера.
    • Текстовые и голосовые комментарии - используя готовый перечень или сенсорный экран, можно создавать текстовые комментарии. Для голосовых комментариев можно подключить гарнитуру.
    • Радиометрическое потоковое ИК-видео - поток 16-разрядного радиометрического ИК-видео может передаваться на ПК (через USB) с ПО FLIR QuickPlot или FLIR ResearchIR.
    • Хранение изображений - FLIR использует радиометрический формат изображений JPEG, который позволяет производить обработку изображений и создавать отчеты в Microsoft Word® с использованием программного обеспечения FLIR.
    • Сенсорный экран - благодаря сенсорному ЖК-экрану 3,5" в комплекте со стилусом повышаются интерактивность и удобство эксплуатации.
    • Режимы измерения - точки измерения, область с автоиндикацией горячих/холодных точек, изотермы, расчет ΔT.
    • Копирование на USB-устройство - перенос изображений или отчетов непосредственно из тепловизионной камеры на USB-устройство.
    • Мгновенные отчеты - позволяет создавать мгновенные отчеты непосредственно в камере, которые затем можно скопировать на USB-устройство.
    • Wi-Fi - беспроводная передача данных на смартфон или планшетный ПК.
  • Технические характеристики FLIR T420:

    Параметр Значение
    Создание теплового изображения
    Угол обзора / минимальное фокусное расстояние 25° × 19° / 0.4 м
    Пространственное разрешение 1,36 мрад
    Температурная чувствительность/NETD <45 мK при 30°C
    Электронное увеличение 1–2× плавное цифровое с панорамированием
    ИК-разрешение 320 × 240 пикселей
    Спектральный диапазон 7,5–13 мкм
    Частота обновления изображения 30 Гц
    Фокусировка Автоматическая или ручная
    Детектор (FPA) Неохлаждаемый микроболометр
    Просмотр изображений
    Дисплей Встроенный сенсорный экран, цветной ЖК-дисплей 3,5", 320 × 240 пикселей
    Режимы изображения ИК-изображение, визуальное изображение, "Картинка в картинке", галерея пиктограмм
    «Картинка в картинке» Масштабируемая ИК-область на визуальном изображении
    Thermal Fusion Есть
    Отчеты
    Мгновенный отчет Файл PDF в камере, в том числе тепловизионные и визуальные изображения
    Измерения
    Погрешность ±2 °C или ±2% от показания
    Температурный диапазон –20...+120 ºC /0...+350 ºC /+200...+650 ºC
    Анализ измерений
    Экспонометр 5
    Область 5 окон с макс./мин./сред.
    Изотерма Обнаружение низкой/высокой температуры/интервалов
    Автоматическое обнаружение горячих/холодных участков Экспонометр для горячих или холодных участков: автоматическая маркировка в области
    Функция изменяемой сигнализации Звуковая/визуальная сигнализация (выше/ниже) на любой выбранной функции измерения
    Поправка на коэффициент излучения Варьируется от 0,01 до 1,0 или выбирается из перечня материалов
    Коррекция измерений Отраженная температура, пропускание оптики и пропускание атмосферы
    Настройка
    Параметры настройки Локальная настройка единиц измерения, языка, форматов даты и времени; автоматического отключения, яркости экрана
    Цветовые палитры Арктика, Полутона, Цвета каления железа, Лава, Радуга и Радуга HC
    Хранение изображений
    Тип ИК/визуальные изображения, одновременное хранение ИК-изображений и визуальных изображений
    Формат Стандартный JPEG, включая данные измерений на карте памяти SD
    Периодическое сохранение изображений каждые 7 секунд до 24 часов (ИК) / каждые 14 секунд до 24 часов (ИК и визуальное)
    Комментарии к изображениям
    Голосовые 60 секунд (через Bluetooth)
    Текст Текст из готового перечня или клавиатуры на сенсорном экране
    Маркер на изображениях Пометки, нарисованные на изображении, автоматически сохраняются вместе с ним
    MeterLinkTM Можно подключить через Bluetooth, гигрометр Extech MO297 или токоизмерительные клещи Extech EX845
    Цифровая камера
    Встроенная цифровая камера 3.1 мегапиксела (2048 × 1536 пикселей) и два светодиода
    Лазерный указатель
    Лазерный указатель Положение отображается автоматически на ИК-изображении
    Потоковое видео
    Радиометрическое потоковое ИК-видео MPEG-4 на ПК через USB
    Нерадиометрическое потоковое ИК-видео MPEG-4 на карту SD
    WiFi Беспроводная передача нерадиометрического ИК-видео, MPEG-4
    Система питания
    Тип аккумулятора Ионно-литиевый (с заменой на месте)
    Время работы аккумулятора 4 часа
    Зарядная система Встроенная, адаптер переменного тока, двухсекционное зарядное устройство или 12 В из автомобиля
    Управление питанием Автоматическое отключение (по выбору пользователя)
    Работа в сети переменного тока Адаптер переменного тока, 100–240 В переменного тока, 50/60 Гц
    Напряжение адаптера 12 В пост. тока на выходе
    Параметры окружающей среды
    Диапазон рабочих температур от -15 до +50 °C
    Диапазон температур при хранении от -40 до +70 °C
    Влажность (эксплуатация и хранение) IEC 60068-2-30/24 ч. 95% относительная влажность от +25 °C до +40 °C
    Устойчивость к ударам 25 g (IEC 60068-2-29)
    Устойчивость к вибрации 2 g (IEC 60068-2-6)
    Герметичность IP 54 (IEC 60529)
    Интерфейсы
    Интерфейсы мини-USB, USB-A, Bluetooth, Wi-Fi, композитное видео
    USB-A подключение внешнего USB устройства (копирование на карту памяти)
    USB мини-B Перенос данных на и с ПК / потоковое видео MPEG-4
    Wi-Fi Подключается непосредственно к смартфонам или планшетный ПК для передачи изображения или через локальную сеть
    Подключение гарнитуры Да
    Физические характеристики
    Вес камеры с аккумулятором 0,88 кг
    Размер камеры (Д × Ш × В) 106 × 201 × 125 мм
    Отгрузочные габариты 180 x 500 x 360 мм
    Отгрузочный вес 5,6 кг
  • Комплект поставки FLIR T420

    Наименование Количество
    1. Тепловизор FLIR T420 1
    2. Транспортировочный чемодан 1
    3. ИК-камера с объективами 1
    4. Аккумулятор 1
    5. Зарядное устройство для аккумулятора 1
    6. Микроадаптер Bluetooth® USB 1
    7. Калибровочный сертификат 1
    8. Компакт-диск с программным обеспечением FLIR QuickReport™ 1
    9. Гарнитура 1
    10. Сетевой кабель 1
    11. Карта памяти с адаптером 1
    12. Блок питания 1
    13. Печатное руководство по началу работы 1
    14. Солнцезащитная ширма 1
    15. USB-кабель 1
    16. Компакт-диск с пользовательской документацией 1
    17. Видеокабель 1
    18. Карта для продления гарантийного срока или регистрационная карта 1
  • Дополнительная комплектация FLIR T420
