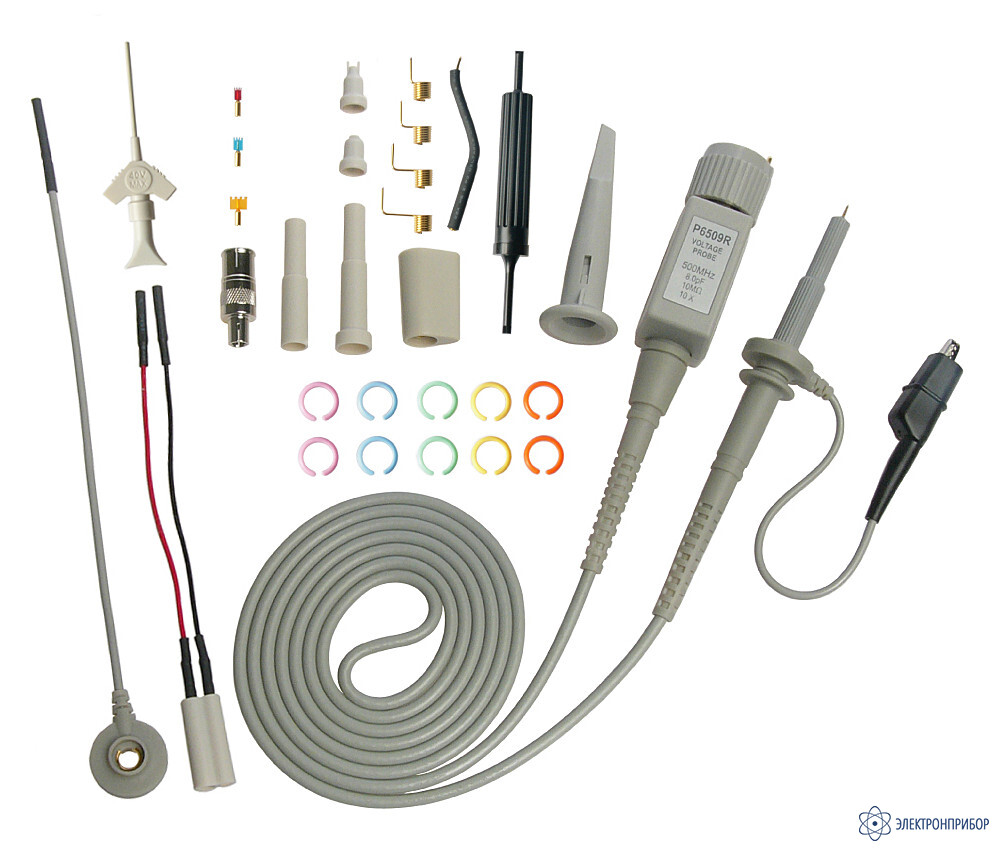

P-6509R — пассивный пробник

Сохранить в PDF Распечатать
  • Описание пассивного пробника P-6509R:

    • Полоса пропускания делителя 0...500М Гц;
    • Пассивный делитель, коэффициент деления 10:1;
    • Диапазон компенсации ёмкости 8...18 пФ;
    • Автодетектирование делителя осциллографом;
    • Корпус разъёма изолирован;
    • В комплекте: микрозажим (крючок-шприц), доп. соединитель заземления «ножка»;
    • Входное напряжение до 600 В / кат I (до 300 В / кат. II) уменьшаемое с частотой (DC+ peak AC).
  • Технические характеристики пассивного пробника P-6509R:

    Параметр Значение
    Полоса пропускания делителя 0...500 МГц
    Диапазон компенсации ёмкости 8...18 пФ
    Аттенюатор x10
    Время нарастания 0,7 нс
    Вход R 10 МОм
    Вход C 8 Пф
    Максимальное входное напряжение 600
    Длинна 1,3 м
  • Комплект поставки P-6509R

    Наименование Количество
    1 Пассивный пробник P-6509R 1
    2 Микрозажим (крючок-шприц) 1
    3 Дополнительный соединитель заземления «ножка» 1
