ЗПП-110-3-1-95, ЗПП 110 3 1 95, ЗПП1103195

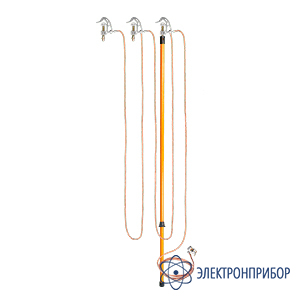

ЗПП-110-3/1-95 — заземление переносное подстанционное с одной штангой
Код товара: 28949-
Является модификацией ЗПП-110
-
Гарантия
2 года
-
Производитель
-
Артикул
ЗП04.316Ф3000
Сертификаты
Описание заземления переносного подстанционного ЗПП-110:
Заземления переносные подстанционные используются при проведении ремонтных работ в электроустановках от 0,4 до 220 кВ. Это базовый и самый распространённый вид заземлений. Состоят из фазных винтового типа для установки на плоскую (ФЗ-4 и ФЗ-6) или круглую шину (ФЗ-3), медных гибких проводов и изолирующих штанг выполненых из прочного стеклопластика. Поставляются в трёхфазном исполнении с одной или тремя штангами, а по желанию заказчика также может быть изменена длина межфазных проводов, заземляющего спуска, изолирующией части или рукоятки, увеличено количество лучей. Поставляются с проводом сечением 16, 25, 35, 50, 70, 95, 120 и 150 мм2 в прозрачной пластиковой оболочке с заземляющим спуском, со съемными штангами. Крепление провода к зажимам осуществляется посредством луженых медных наконечников. Для исключения излома провода он дополнительно укреплен защитной прозрачной трубкой.
Заземление ЗПП-110 является средством коллективной защиты от поражения электрическим током и предназначено для защиты работающих на отключенных участках распредустройств напряжением 110 кВ от ошибочно поданного на этот участок напряжения или появления на нем наведенного напряжения путем создания короткозамкнутой перемычки между фазными шинами и землей. Поставляются с фазными винтовыми зажимами из экструзионного алюминия уменьшенных габаритов для удобства работы в ячейках 110 кВ.
Исполнение с тремя несъёмными штангами и маркировкой ЗПП-110-3/3-ХХ или с одной несъёмной штангой и маркировкой ЗПП-110-3/1-ХХ, где ЗПП — тип изделия, 110 — класс напряжения, 3/3 (3/1, 1/1) — количество фаз и количество штанг, а ХХ — сечение заземляющего провода.
-
-
Технические характеристики заземления переносного подстанционного с одной штангой ЗПП-110-3/1-95:
Параметр Значение Номинальное рабочее напряжение, кВ 110 Количество фаз 3 Количество штанг, шт 1 Длина межфазных проводов, м 3,5 Длина заземляющего спуска, м 10 Сечение провода, мм2 95 Длина изолирующей части, мм 1400 Длина рукоятки, мм 600 Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха
от -45 до +45
до 80% при 20 °С -
Комплект поставки ЗПП-110-3/1-95
№ Наименование Количество 1 Заземляющий провод с фазными зажимами и заземляющей струбциной ЗПП-110-3/1-95 1 2 Штанга переносного заземления 1 3 Чехол для штанги 1 4 Сумка 1 5 Паспорт 1 -
Модификации ЗПП-110
-
Файлы для ЗПП-110-3/1-95
Файлы для ЗПП-110-3/1-95
