ЗПЛ-35-3/3-150, ЗПЛ 35 3 3 150, ЗПЛ3533150

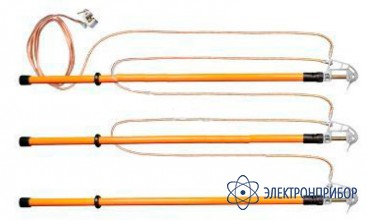

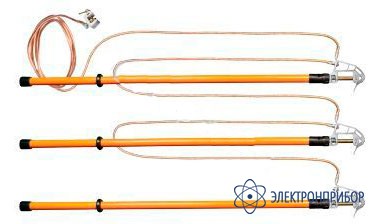

ЗПЛ-35-3/3-150 — заземление переносное линейное трехфазное
Код товара: 75084-
Является модификацией ЗПЛ-35
-
Гарантия
2 года
-
Производитель
-
Артикул
ЗЛ03.338Ф03000
Сертификаты
Назначение заземления переносного линейного ЗПЛ-35:
Заземления ЗПЛ-35 предназначены для заземления проводов отключенных воздушных линий (ВЛ) электропередачи напряжением 35 кВ. Поставляется в исполнении с тремя штангами и маркировкой ЗПЛ-35-3/3-ХХ, или с одной штангой ЗПЛ-35-1/1-ХХ, где ЗПЛ — тип изделия, 35 — класс напряжения, 3/3 (1/1) — количество лучей (фаз) и количество штанг, а ХХ — сечение заземляющего провода. Заземления поставляются с фазным винтовым зажимом ФЗ-3, выполненным из электротехнического экструзионного алюминия.
Продукция соответствует ГОСТ 51853, СТО ПАО «Россети» 34.01-30.1-001-2016, испытана в собственной аккредитованной лаборатории производителя.
-
-
Технические характеристики заземления переносного линейного однофазного ЗПЛ-35-3/3-150:
Параметр Значение Номинальное напряжение, кВ 35 Количество фаз (лучей), шт 3 Количество штанг, шт 3 Длина межфазных проводов, м 4,8 Длина заземляющего спуска, м 12 Длина изолирующей части штанги, мм 1100 Длина рукоятки, мм 400 Сечение провода, мм2 150 Варианты фазных зажимов для всех сечений ФЗ-3 алюминиевый винтовой Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, °С
от -45 до +45
до 80% при 20 °СПримечание: указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.
-
Комплект поставки ЗПЛ-35-3/3-150
№ Наименование Количество 1 Заземляющий провод с фазными зажимами и заземляющей струбциной ЗПЛ-35-3/3-150 1 2 Штанга переносного заземления 3 3 Чехол для штанги 1 4 Сумка 1 5 Паспорт 1 -
Модификации ЗПЛ-35
-
Файлы для ЗПЛ-35-3/3-150
Файлы для ЗПЛ-35-3/3-150
