ЗПЛ 220 1/1 120, ЗПЛ-220-1-1-120

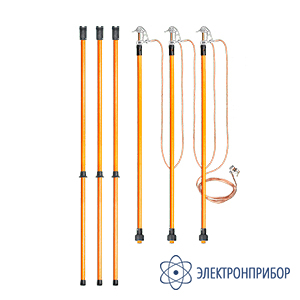

ЗПЛ-220-1/1-120 — заземление переносное линейное однофазное
Код товара: 75075-
Является модификацией ЗПЛ-220
-
Гарантия
24 месяца
-
Производитель
-
Артикул
ЗЛ05.117Ф03000
Сертификаты
Описание заземления переносного линейного ЗПЛ-220:
Заземление переносное для воздушных линий ЗПЛ предназначено для защиты работающих на отключенных участках воздушных линий напряжением от 0,4 кВ до 220 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения. Поставляется ЗПЛ-220 с проводом сечением 25, 35, 50, 70, 95, 120 и 150 мм2 в прозрачной пластиковой оболочке с заземляющим спуском и без заземляющего спуска, с несъемными штангами.
Заземление ЗПЛ-220 предназначено для заземления проводов отключенных воздушных линий (ВЛ) электропередачи напряжением 220 кВ. Поставляется в исполнении с тремя штангами и маркировкой ЗПЛ-220-3/3-ХХ, или с одной штангой ЗПЛ-220-1/1-ХХ, где ЗПЛ — тип изделия, 220 — класс напряжения, 3/3 (1/1) — количество лучей (фаз) и количество штанг, а ХХ — сечение заземляющего провода. Заземления поставляются с фазным винтовым зажимом ФЗ-3.
-
-
Технические характеристики заземления переносного линейного однофазного ЗПЛ-220-1/1-120:
Параметр Значение Номинальное напряжение, кВ 220 Количество фаз (лучей), шт 1 Количество штанг, шт 1 Длина межфазных проводов, м 9 Длина заземляющего спуска, м 15 Длина изолирующей части штанги, мм 2500 Длина рукоятки, мм 800 Сечение провода, мм2 120 Варианты фазных зажимов для всех сечений ФЗ-3 алюминиевый винтовой Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, °С
от -45 до +45
до 80% при 20 °СПримечание: указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.
-
Комплект поставки ЗПЛ-220-1/1-120
№ Наименование Количество 1 Заземляющий провод с фазными зажимами и заземляющей струбциной ЗПЛ-220-1/1-120 1 2 Штанга переносного заземления 1 3 Чехол для штанги 1 4 Сумка 1 5 Паспорт 1 -
Модификации ЗПЛ-220
-
ЗПЛ-220-1/1-120, заземление переносное линейное однофазное
43 704 ₽
Добавить к сравнениювы сейчас просматриваете
-
-
Файлы для ЗПЛ-220-1/1-120
Файлы для ЗПЛ-220-1/1-120
