Назначение заземления переносного линейного ЗПЛ-10:
Заземления ЗПЛ-10 предназначены для защиты работающих на отключенных участках ВЛ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения. Переносные заземления до 10 кВ обеспечивают возможность наложения и снятия заземления на провода ВЛ сечением от 10 до 150 мм2.
Заземления ЗПЛ-10 поставляются в исполнении с тремя штангами и маркировкой ЗПЛ-10-3/3-ХХ, или с одной штангой ЗПЛ-10-1/1-ХХ, где ЗПЛ — тип изделия, 10 — класс напряжения, 3/3 (1/1) — количество лучей (фаз) и количество штанг, а ХХ — сечение заземляющего провода. Заземления с сечением до 150 мм2 поставляются с фазным прищепочным зажимом ФЗ-1, выполненным из стали. Заземления с большими сечениями поставляются с фазным винтовым зажимом ФЗ-3, выполненным из электротехнического экструзионного алюминия. Также возможна комплектация комбинированным прищепочно-винтовым фазным зажимом ФЗ-2.

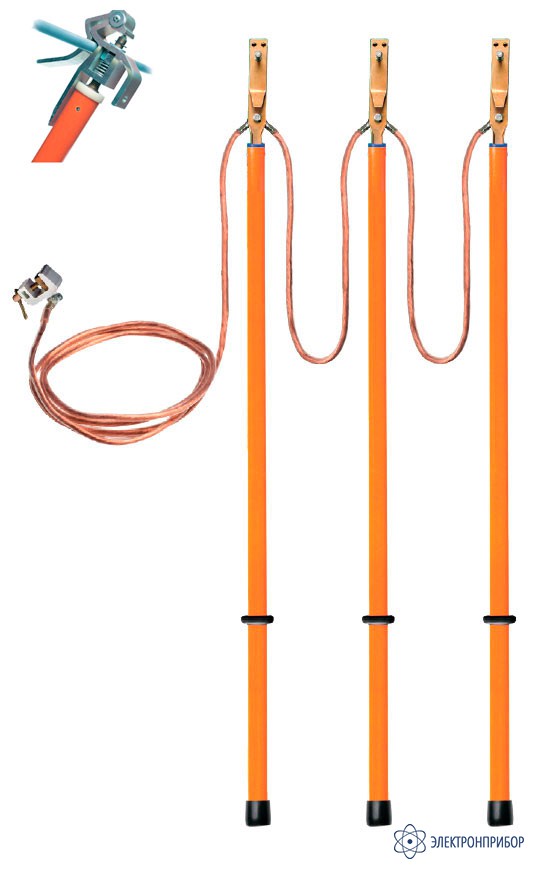

Технические характеристики заземления переносного линейного ЗПЛ-10-3/3-35:
Параметр
Значение
Номинальное рабочее напряжение, кВ
10
Количество фаз (лучей), шт
3
Количество штанг, шт
3
Длина межфазных проводов, м
1,6
Длина заземляющего спуска, м
10
Длина изолирующей части, мм
700
Длина рукоятки, мм
300
Сечения заземляющего провода, мм2
35
Тип зажима

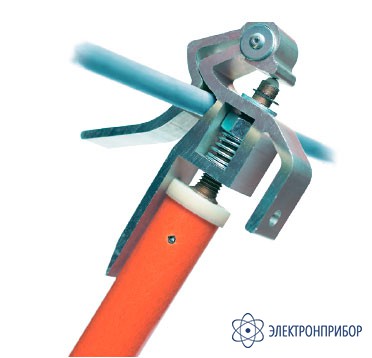

ФЗ-2 алюминиевый комбинированного типа
Условия эксплуатации:
- температура, °С
- влажность при температуре, %
от -45 до +45
до 80 при 20 °С
Комплект поставки ЗПЛ-10-3/3-35
№
Наименование
Количество
1
Заземляющий провод с фазными зажимами и заземляющей струбциной ЗПЛ-10-3/3-35
