ЗПЛ-1-5-5-25, ЗПЛ 15 5 25, ЗПЛ15525

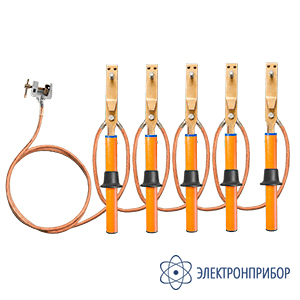

ЗПЛ-1-5/5-25 — заземление переносное линейное (фазный зажим комбинированного типа)
Код товара: 40813-
Является модификацией ЗПЛ-1
-
Гарантия
2 года
-
Производитель
-
Артикул
ЗЛ01.552Ф2000
Сертификаты
Описание заземления переносного линейного ЗПЛ-1:
Заземления переносные линейные ЗПЛ используются при проведении ремонтных работ на ВЛ. Это базовый и самый распространённый вид заземлений. Устанавливаются с опоры или из люльки подъёмника. Состоят из фазных зажимом прищепочного (ФЗ-1), комбинированного (ФЗ-2) или винтового типа (ФЗ-3), медных гибких проводов и изолирующих штанг выполненных из прочного стеклопластика. Могут поставляться в однофазном или трёхфазном исполнении, а по желанию заказчика также может быть изменена длина межфазных проводов, заземляющего спуска, изолирующей части или рукоятки, увеличено количество лучей.
Предназначены для заземления проводов отключенных воздушных линий (ВЛ) электропередачи напряжением 1 кВ. Поставляется в стандартном исполнении с пятью штангами и маркировкой ЗПЛ-1-5/5-ХХ, где ЗПЛ — тип изделия, 1 — класс напряжения, 5/5 — количество лучей (фаз) и количество штанг, а ХХ — сечение заземляющего провода. Возможна комплектация без заземляющего спуска. Заземления с сечением до 25 мм2 поставляются с фазным прищепочным зажимом ФЗ-1, выполненным из стали. Заземления с большими сечениями поставляются с фазным винтовым зажимом ФЗ-3, выполненным из электротехнического экструзионного алюминия. Также возможна комплектация комбинированным прищепочно-винтовым фазным зажимом ФЗ-2.
Продукция соответствует ГОСТ 51853, СТО ПАО «Россети» 34.01-30.1-001-2016, испытана в собственной аккредитованной лаборатории производителя.
-
-
Технические характеристики заземления переносного линейного ЗПЛ-1:
Тип заземления Тип зажима Количество
штангСечение
провода,
мм2Длина
межфазного
провода, мДлина
заземляющего
спуска, мЗПЛ-1-5/5-16 прищепка 5 16 0,8 9 ЗПЛ-1-5/5-16 без спуска прищепка 5 16 0,8 - ЗПЛ-1-5/5-25 прищепка 5 25 0,8 9 ЗПЛ-1-5/5-25 без спуска прищепка 5 25 0,8 - ЗПЛ-1-5/5-35 винтовой 5 35 0,8 9 ЗПЛ-1-5/5-50 винтовой 5 50 0,8 9 ЗПЛ-1-5/5-70 винтовой 5 70 0,8 9 ЗПЛ-1-5/5-95 винтовой 5 95 0,8 9 ЗПЛ-1-5/5-120 винтовой 5 120 0,8 9 ЗПЛ-1-5/5-150 винтовой 5 150 0,8 9 ЗПЛ-1-5/5-16 комбинированного типа 5 16 0,8 9 ЗПЛ-1-5/5-16 без спуска комбинированного типа 5 16 0,8 - ЗПЛ-1-5/5-25 комбинированного типа 5 25 0,8 9 ЗПЛ-1-5/5-25 без спуска комбинированного типа 5 25 0,8 - ЗПЛ-1-5/5-35 комбинированного типа 5 35 0,8 9 ЗПЛ-1-5/5-50 комбинированного типа 5 50 0,8 9 ЗПЛ-1-5/5-70 комбинированного типа 5 70 0,8 9 ЗПЛ-1-5/5-95 комбинированного типа 5 95 0,8 9 Общие характеристики Параметр Значение Номинальное рабочее напряжение, кВ 1 Количество фаз (лучей), шт 5 Количество штанг, шт 5 Длина межфазных проводов, м 0,8 Длина заземляющего спуска, м 9,0 Длина изолирующей части, мм 600 Длина рукоятки, мм 150 Варианты фазных зажимов:
- для сечений 16 и 25 мм2
- для сечений 16 – 95 мм2
- для всех сечений
ФЗ-1 стальной прищепочный
ФЗ-2 алюминиевый комбинированного типа
ФЗ-3 алюминиевый винтовойУсловия эксплуатации:
- температура, °С
- влажность при температуре 25 °С, %
от -45 до +45
до 80Примечание: указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.
-
Комплект поставки ЗПЛ-1-5/5-25
№ Наименование Количество 1 Заземляющий провод с фазными зажимами и заземляющей струбциной ЗПЛ-1-5/5-25 1 2 Штанга переносного заземления 5 3 Сумка 1 4 Паспорт 1 -
Модификации ЗПЛ-1
Подберите модификацию по параметрам
Наличие заземляющего спускаТип зажимаСечение провода, мм2-
ЗПЛ-1-5/5-25, заземление переносное линейное (фазный зажим комбинированного типа)
вы сейчас просматриваете -
ЗПЛ-1-5/5-70, заземление переносное линейное (фазный зажим комбинированного типа)
Снят с производства
Подобрать аналог
-
ЗПЛ-1-5/5-95, заземление переносное линейное (фазный зажим комбинированного типа)
Снят с производства
Подобрать аналог
-
