КШЗ 6-10 S-25, КШЗ 6 10 S 25, КШЗ610S25

Заземления переносные

КШЗ 6-10 S-25 — заземление со штангами для установки с земли

Код товара: 28914
  • в наличии
    Является модификацией КШЗ 6-10

    Сертификаты

    Описание заземления со штангами для установки с земли КШЗ 6-10:

    Заземление переносное линейное с комплектом штанг для установки с земли КШЗ 6-10 предназначено для защиты работающих на отключенных участках воздушных линий напряжением 6-10 кВ без подъема на опору, непосредственно с поверхности земли.

    Заземление выполнено со штангами телескопической конструкции. Данная конструкция позволяет быстро подготавливать заземление к работе без лишних операций по соединению звеньев штанги и быстро выбирать удобную длину штанги для установки заземления. В комплект входит универсальный указатель высокого напряжения, который также поставляется на телескопической штанге.

    Контакт заземляемого провода с заземлением производится через гравитационный зажим, сочетающий легкость установки и снятия с надежностью крепления при динамическом ударе. Съём фазного зажима с провода ВЛ не предполагает удерживания провода дополнительной изолирующей штангой. Конструкция зажима позволяют избежать «скатывания» заземления даже при установке в местах провиса провода.

    Постановка заземления может обеспечиться одним человеком.

  • Технические характеристики заземления со штангами для установки с земли КШЗ 6-10 S-25:

    Параметр Значение
    КШЗ 6-10 S-25 КШЗ 6-10 S-35
    Сечения заземляющего провода, мм2 25 35
    Номинальное рабочее напряжение, кВ 6-10
    Количество фаз, шт 3
    Количество телескопических алюминиевых штанг с гравитационными фазными зажимами, шт 3
    Количество звеньев алюминиевой штанги, шт 3
    Количество телескопических изолирующих штанг для постановки, шт 1
    Количество звеньев изолирующей штанги, шт 2
    Суммарная длина проводящей части штанги, мм 4330
    Длина изолирующего звена, мм 2000
    Длина рукоятки, мм 1000
    Длина алюминиевой штанги в собранном виде, мм 1720
    Длина изолирующей штанги в собранном виде, мм 1690
    Длина межфазных проводов, м 6,0
    Длина заземляющего спуска, м 4,0
    Условия эксплуатации:
    - температура окружающего воздуха
    - относительная влажность воздуха
    от -45°C до +45°C
    до 80% при 20°C

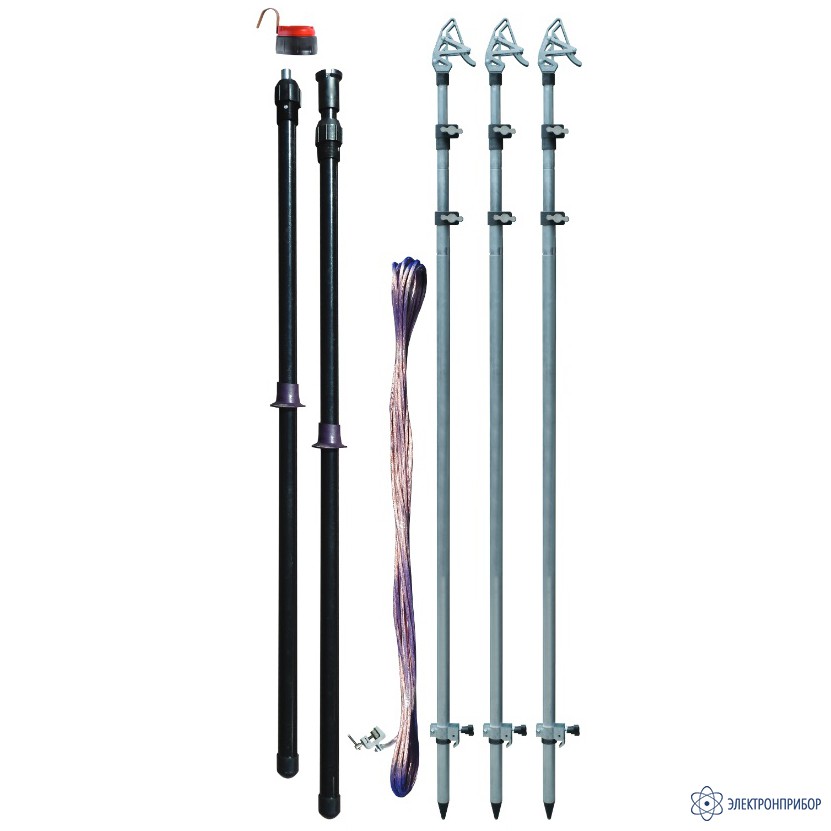

  • Комплект поставки КШЗ 6-10 S-25

    № Наименование Количество
    1 Алюминиевые телескопические штанги с гравитационными фазными зажимами 3
    2 Удлиняющее алюминиевое звено 1
    3 Изолирующая телескопическая штанга для постановки 1
    4 Провод заземления с заземляющей струбциной 1
    5 Блок индикации указателя высокого напряжения УВНБУ 6-35 1
    6 Штанга изолирующая телескопическая указателя напряжения 1
    7 Чехол 1
    8 Паспорт 1
