TAP 1500, TAP-1500, TAP 1500, ТАР1500, ТАР 1500, ТАР-1500

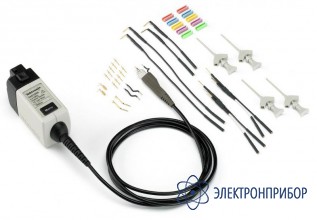

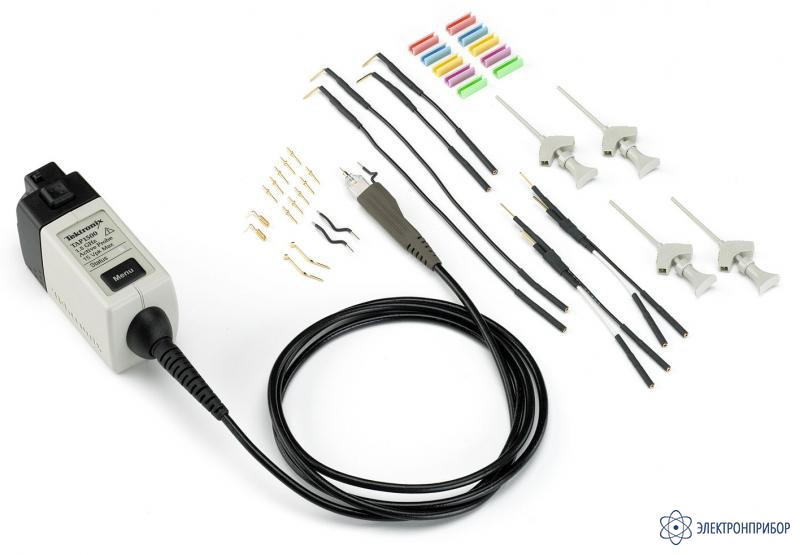

TAP1500 — пробник активный
Код товара: 38748-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
43481-09 до 25.11.2024
-
Производитель
Назначение пробника активного TAP1500:
Пробник активный ТАР1500 предназначен для измерений амплитудных и временных параметров электрических сигналов совместно с осциллографами.
Описание пробника активного TAP1500:
Принцип действия основан на согласовании отличающихся друг от друга электрических сопротивлений источника сигнала и осциллографа, что обеспечивает передачу сигналов с минимальными искажениями от объекта измерений к входу осциллографа.
Пробник активный ТАР2500 выполнен в виде кабеля с измерительной головкой и блоком компенсации.
Блок компенсации имеет двухсторонний интерфейс TekVPI, который обеспечивает подключение пробников к осциллографам Tektronix серий DPO/MSO4000, DPO/MSO7000 и других. Windows-интерфейс осциллографов имеет контекстное меню, дающее полную информацию о модели пробника и режиме работы. На блоке компенсации имеются светодиодные индикаторы, дающие цветовую информацию о режиме работы.
-
-
Технические характеристики пробника активного TAP1500:
Параметр Значение Полоса пропускания 1,5 ГГц Время нарастания переходной характеристики, не более 267 пс Входное сопротивление 1 МОм Входная емкость, не более 1 пФ Рабочий диапазон входного напряжения ± 8 В Максимально допустимые значения входного напряжения ± 15 В Задержка сигнала (5,3 ± 0,2) нс Коэффициент деления 10:1 Пределы допускаемой относительной погрешности коэффициента деления входного дифференциального напряжения на постоянном токе ± 2 % Время нарастания переходной характеристики, не более 130 пс Габаритные размеры блока компенсации (длина х ширина х высота), мм, не более 107 × 41 × 26 Габаритные размеры измерительной головки (длина х ширина х высота), мм, не более 20 × 4 × 8 Длина кабеля, не менее 1,3 м Масса с аксессуарами в футляре, не более 1,55 кг Рабочая температура окружающей среды от 0 до 50 °C Рабочая относительная влажность воздуха при температуре до 30 °C, не более 95 % -
Комплект поставки TAP1500
№ Наименование Количество 1 Пробник активный TAP1500 1 2 Комплект аксессуаров 1 3 Футляр для переноски 1 4 Руководство по эксплуатации 1 5 Методика поверки 1 -
Совместимость с TAP1500
