P7513A — пробник дифференциальный
Код товара: 48361-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
43491-09 до 25.11.2024
-
Производитель
Назначение пробника дифференциального P7513A:
Пробник дифференциальный широкополосный P7513A предназначен для измерений амплитудных и временных параметров электрических сигналов совместно с осциллографами и анализаторами спектра.
Описание пробника дифференциального P7513A:
Принцип действия основан на согласовании отличающихся друг от друга электрических сопротивлений источника сигнала и осциллографа (анализатора спектра), что обеспечивает передачу сигналов с минимальными искажениями, а также на технике выделения дифференциального сигнала при подавлении синфазного сигнала.

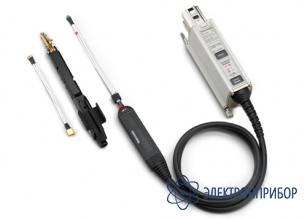

Пробник дифференциальный широкополосный P7513A выполнен в виде кабеля с измерительной головкой и блока компенсации.
Блок компенсации имеет интерфейс TekConnect, который обеспечивает подключение пробников к осциллографам Tektronix серий TDS6000B/C, TDS7000B, DPO/DSA/MSO70000, к осциллографам стробоскопическим Tektronix серии DSA/CSA8200 при использовании адаптера 80А03, к анализаторам спектра реального времени Tektronix серий RSA при использовании адаптера RTPA2A, и к другим приборам. Windows-интерфейс осциллографов имеет контекстное меню, дающее полную информацию о модели пробника и режиме работы. На блоке компенсации имеются светодиодные индикаторы, дающие цветовую информацию о режиме работы.
-
-
Технические характеристики пробника дифференциального P7513A:
Параметр Значение Полоса пропускания от 0 до 13 ГГц Уровень подавления синфазного постоянного напряжения 60 дБ Дифференциальное входное сопротивление (100 ± 6) кОм Синфазное входное сопротивление (50 ± 3) кОм Максимально допустимые значения входного напряжения ± 15 В Время нарастания переходной характеристики, не более 40 пс Рабочий диапазон входного дифференциального напряжения ± 0,75; ± 1,75 В Коэффициент деления 5:1; 12,5:1 Пределы допускаемой относительной погрешности коэффициента деления входного дифференциального напряжения на постоянном токе ± 2 % Габаритные размеры блока компенсации (длина х ширина х высота), мм, не более 126 × 41 × 3 Габаритные размеры измерительной головки (длина х ширина х высота), мм, не более 102 х 19 х 9 Длина кабеля, не менее 1 м Рабочая температура окружающей среды от 0 до 40 °C Рабочая относительная влажность воздуха при температуре до 40 °C, не более 80 % -
Комплект поставки P7513A
№ Наименование Количество 1 Пробник дифференциальный P7513A 1 2 Комплект аксессуаров 1 3 Футляр для переноски 1 4 Руководство по эксплуатации 1 5 Методика поверки 1 -
