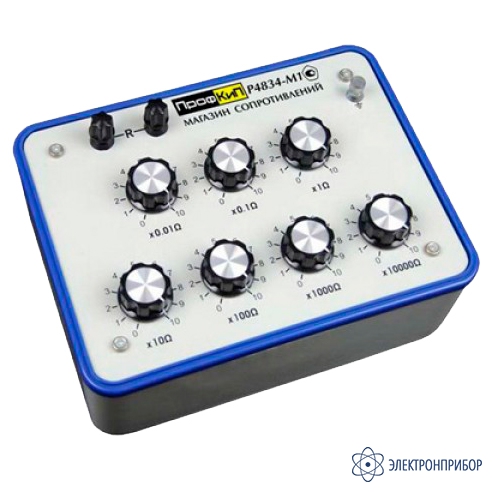

Р4834-М1 — магазин сопротивлений
Код товара: 35161-
Назначение магазина сопротивлений Р4834-М1:
Магазин сопротивления Р4834-М1 предназначен для воспроизведения значений электрического сопротивления постоянному току и для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного тока.
Особенности магазина сопротивлений Р4834-М1:
- 7 декад;
- Диапазон: 0.01 Ом … 111111.1 Ом;
- Класс точности (ММЭС): 0.2 /(2.5 х 10-7);
- Среднее значение номинального сопротивления: 0.024 Ом;
- Номинальное значение ступени: 104 Ом ст., 10-2 Ом мл;
- Электрическое сопротивление изоляции: не менее 5 х 109 Ом;
- Электрическая прочность изоляции: 2 кВ (1 мин).
-
-
Технические характеристики магазина сопротивлений Р4834-М1:
Параметр Значение Диапазон воспроизводимых значений сопротивления 0.01 Ом … 111111.1 Ом Класс точности при использовании в качестве ММЭС по ГОСТ 23737 0.02 /(2.5 х 10-7) Среднее значение номинального сопротивления 0.024 Ом Вариация начального сопротивления, вызванная изменением переходных сопротивлений контактов переключателей 0.0024 Ом Номинальное значение сопротивления одной ступени 104 Ом старшей декады
10-2 Ом младшей декадыПределы допускаемой относительной погрешности (δ) воспроизведения номинального значения сопротивления в нормальных условиях применения ±[0.02 + 2.5 х 10-7 (105 /R – 1)] %
где R – номинальное значение включенного сопротивленияПределы допускаемой дополнительной погрешности воспроизведения номинального значения сопротивления в рабочих условиях применения не более δ Максимальная сила тока 700 мА для декады «х0.01Ω»
700 мА для декады «х0.1Ω»
700 мА для декады «х1Ω»
200 мА для декады «10Ω»
70 мА для декады «х100Ω»
20 мА для декады «х1000Ω»
7 мА для декады «х10000Ω»Электрическое сопротивление изоляции не менее 5 х 109 Ом Электрическая прочность изоляции должна выдерживать 2.0 кВ в течении 1 минуты Нормальные условия применения Температура окружающего воздуха 20°С ±2°С Относительная влажность окружающего воздуха 25% … 80% Атмосферное давление 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.) Рабочие условия применения Температура окружающего воздуха 15°С … 25°С Относительная влажность окружающего воздуха 25% … 80% Атмосферное давление 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.) Общие характеристики Средняя наработка на отказ не менее 1000 ч Средний срок службы не менее 5 лет Габаритные размеры 285х215х140 мм Вес 2.2 кг -
Комплект поставки Р4834-М1
№ Наименование Количество 1 Магазин сопротивлений Р4834-М1 1 2 Руководство по эксплуатации 1 -
