Магазины и меры сопротивлений

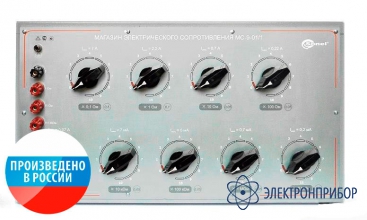

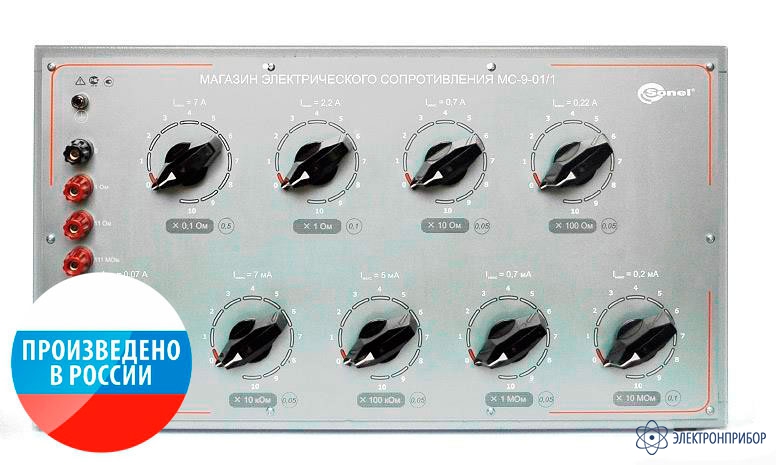

MC — магазин электрического сопротивления

Код товара: 40852
  • Акция
    51622-12
    18 вариантов исполнения

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      51622-12 до 18.09.2027

    • Производитель

      Sonel, Россия

    Сертификаты

    Назначение магазина электрического сопротивления - МС:

    Магазины электрического сопротивления серии МС применяются как эталонное оборудование для поверки измерителей параметров электробезопасности серий MRU, MRP, MPI, MZC по параметрам: сопротивление заземляющего устройства, напряжение прикосновения, сопротивление защитных проводников. Характеристики магазинов также позволяют их использование для поверки измерителей электрического сопротивления других типов.

  • Технические характеристики магазина электрического сопротивления - МС:

    Основные технические характеристики 3х-секционных магазинов серии МС от 0,1 Ом
    Номиналы сопротивления ступеней декад Pmax Imax Предел допускаемой абсолютной погрешности воспроизведения сопротивления
    МС-3-01/1 МС-3-01/2 МС-3-01/3
    10 × 0,1 Ом 5 Вт 7 А ± 0,005 × Rвоспр ± 0,01 × Rвоспр ± 0,01 × Rвоспр
    10 × 1 Ом 5 Вт 2,2 А ± 0,001 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 10 Ом 5 Вт 0,7 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    Основные технические характеристики 3х-секционных магазинов серии МС от 100 Ом
    Номиналы сопротивления ступеней декад Pmax Imax Предел допускаемой абсолютной погрешности воспроизведения сопротивления
    МС-3-100/1 МС-3-100/2 МС-3-100/3
    10 × 100 Ом 5 Вт 0,22 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 1 кОм 5 Вт 0,07 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 10 кОм 5 Вт 7 мА ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    Основные технические характеристики 3х-секционных магазинов серии МС от 100 кОм
    Номиналы сопротивления ступеней декад Pmax Imax Предел допускаемой абсолютной погрешности воспроизведения сопротивления
    МС-3-100k/1 МС-3-100k/2 МС-3-100k/3
    10 × 100 кОм 3 Вт 5 мА ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 1 МОм 0,5 Вт 0,7 мА ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 10 МОм 0,5 Вт 0,2 мА ± 0,001 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    Основные технические характеристики 6-секционных магазинов серии МС от 0,1 Ом
    Номиналы сопротивления ступеней декад Pmax Imax Предел допускаемой абсолютной погрешности воспроизведения сопротивления
    МС-6-01/1 МС-6-01/2 МС-6-01/3
    10 × 0,1 Ом 5 Вт 7 А ± 0,005 × Rвоспр ± 0,01 × Rвоспр ± 0,01 × Rвоспр
    10 × 1 Ом 5 Вт 2,2 А ± 0,001 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 10 Ом 5 Вт 0,7 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 100 Ом 5 Вт 0,22 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 1 кОм 5 Вт 0,07 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 10 кОм 5 Вт 7 мА ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    Основные технические характеристики 6-секционных магазинов серии МС от 0,1 Ом
    Номиналы сопротивления ступеней декад Pmax Imax Предел допускаемой абсолютной погрешности воспроизведения сопротивления
    МС-6-100/1 МС-6-100/2 МС-6-100/3
    10 × 100 Ом 5 Вт 0,22 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 1 кОм 5 Вт 0,07 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 10 кОм 5 Вт 7 мА ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 100 кОм 3 Вт 5 мА ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 1 МОм 0,5 Вт 0,7 мА ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 10 МОм 0,5 Вт 0,2 мА ± 0,001 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    Основные технические характеристики 9-секционных магазинов серии МС от 0,1 Ом
    Номиналы сопротивления ступеней декад Pmax Imax Предел допускаемой абсолютной погрешности воспроизведения сопротивления
    МС-9-01/1 МС-9-01/2 МС-9-01/3
    10 × 0,1 Ом 5 Вт 7 А ± 0,005 × Rвоспр ± 0,01 × Rвоспр ± 0,01 × Rвоспр
    10 × 1 Ом 5 Вт 2,2 А ± 0,001 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 10 Ом 5 Вт 0,7 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 100 Ом 5 Вт 0,22 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 1 кОм 5 Вт 0,07 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 10 кОм 5 Вт 7 мА ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 100 кОм 5 Вт 5 мА ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 1 МОм 0,5 Вт 0,7 мА ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    10 × 10 МОм 0,5 Вт 0,2 мА ± 0,001 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
    Общие характеристики
    Параметр MC-3 MC-6 MC-9
    Габаритные размеры, мм 215×130×150 550×130×150 550×260×150
    Масса, не более, кг 3 6 9
    Климатические условия применения:
    — Температура
    — Влажность
    — Атмосферное давление, мм. рт. ст.
    от 10 до 25
    от 25 до 80
    от 630 до 800
    Условия хранения:
    — Температура, °C
    — Влажность, %

    от -20 до +60
    от 25 до 80
    Степень защиты корпуса IP40
    Электрическая прочность изоляции 2 кВ
    Сопротивление изоляции > 10 ГОм

  • Комплект поставки MC

    № Наименование Количество
    1 Магазин электрического сопротивления - MC 1

  • Модификации MC

    Подберите модификацию по параметрам

    Количество декад
    Минимально воспроизводимое сопротивление
    Класс точности
