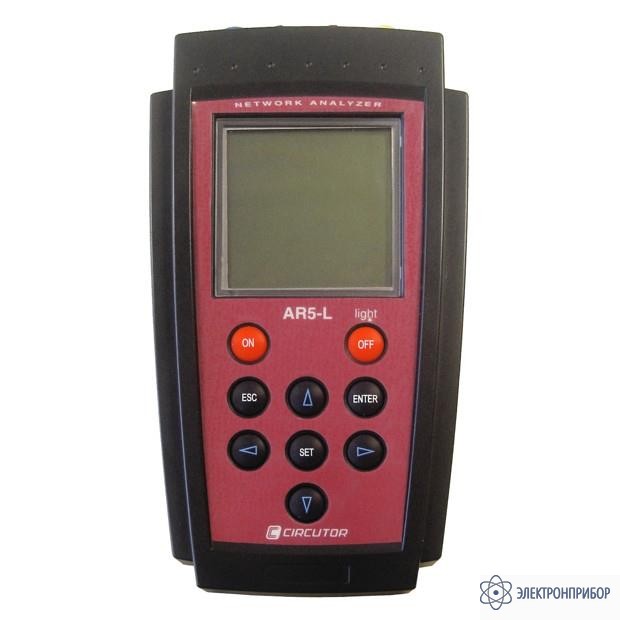

Комплект AR.5L kit-4 — портативный анализатор электроэнергии

Код товара: 30488

  • Назначение анализатора электроэнергии AR.5L:

    Анализатор электроэнергии AR.5L предназначен для измерения и регистрации параметров количества и качества электроэнергии, на основании показаний которых делаются выводы об эффективности использования электроэнергии, предлагаются и обосновываются энергосберегающие проекты, разрабатываются программы энергосбережения.

    Прибор применяется при обследовании электросетей с целью построения графиков потребления активной и реактивной мощности, определения показателей качества энергии, проверки приборов и систем учета, подбора фильтрокомпенсирующего оборудования, обнаружения утечек электроэнергии и неисправностей электрооборудования.

    Выполняемые функции анализатора электроэнергии AR.5L

    Для энергосбережения: обнаружение и недопущение избыточного потребления энергии (кВтч); анализ графика нагрузки и обнаружение моментов времени, на которые приходилось максимальное потребление; расчет параметров батарей конденсаторов для компенсации реактивной мощности (квар); анализ исправности счетчиков электроэнергии и обнаружение погрешностей.

    Для электрозащиты: электроанализаторы идеально подходят для периодических проверок электрических систем с низким и средним уровнем напряжения. Такие проверки включают в себя анализ процессов запуска двигателей, насыщения трансформаторов, оценку качества потребляемой электроэнергии и КПД системы.

    Для выявления скрытых проблем: с помощью одного портативного анализатора качества электроэнергии можно обнаружить такие скрытые проблемы электрических систем, как утечка на землю, перегрев кабелей, наличие гармоник, фликера, разбаланса фаз и др. Кроме того, электроанализатор позволяет рассчитать параметры активных или пассивных фильтров гармоник, фильтров переключения скоростей и т.д.

  • Особенности анализатора электроэнергии AR.5L

    • Возможность регистрации следующих параметров электроэнергии: гармоники, возмущения, переходные процессы, фликер, потребление энергии.
    • Возможность установки программы в зависимости от выбранных параметров.
    • Наличие 4-х входных каналов напряжения и 3-х (4-х для AR.5L) каналов тока.
    • Большой ЖК экран с возможностью отображения до 30 электрических параметров.
    • Удобный интерфейс с помощью кнопок на лицевой панели.
    • Объем внутренней памяти 1Мб (линейная память / циклическая память).
    • Автоматическое вычисление имеющейся в наличии свободной памяти.
    • Отдельные файлы для хранения значений каждого измеряемого параметра.
    • Обмен данными с ПК.
    • Самостоятельное обнаружение подсоединенных клещей.
    • Специализированное программное обеспечение POWERVISION.
    • Предполагаемое время работы от батареи  – 10 ч.
    • Компактные размеры и малый вес (0.8 кг).

    Анализатор AR.5 — программируемый прибор, который измеряет, вычисляет и сохраняет в памяти основные параметры трехфазных электрических сетей.

    Прибор применяется при обследовании электросетей с целью определения показателей качества энергии, построения графиков потребления активной и реактивной мощности, проверки приборов и систем учета, подбора фильтрокомпенсирующего оборудования, обнаружения утечек электроэнергии и неисправностей электрооборудования.

    В зависимости от типа анализируемой сети измеряются и могут быть сохранены в памяти следующие перечисленные параметры:

    Параметр Обозначение L1 L2 L3 Трехфазное значение
    Напряжение фаза-нейтраль V • • •
    Ток A • • • •
    Ток нейтрали Только для AR5-L IN •
    Частота Hz •
    Активная мощность kW • • • •
    Реактивная мощность L (индукт.) kvarL • • • •
    Реактивная мощьность С (емкостн.) kvarC • • • •
    Полная мощность kVA •
    Коэффициент мощности PF • • • •
    Активная энергия kWh •
    Реактивная энергия L kvahL •
    Реактивная энергия С kvahC          •
    Гармоники напряжения • • •
    Гармоники тока • • •
    Гармоники тока нейтрали (AR5-L) •

    Измеряемые параметры анализатора электроэнергии AR.5L

    Набор параметров, регистрируемых прибором, зависит от загруженной в него программы (см. таблицу ниже). На заводе в каждый анализатор загружается базовая программа. Пользователи могут приобрести и самостоятельно загрузить в прибор картриджи со следующими дополнительными программами:

    • «Гармоники» - запись коэффициентов гармоник тока и напряжения до 49 порядка.
    • «Искажения» - запись апериодических искажений синусоиды напряжения (импульсов, провалов и т.п.).
    • «Быстрые процессы» - запись токов и напряжений переходных процессов (например, пуска двигателей).
    • «Фликер» - определение интенсивности фликера (колебаний напряжения, вызывающих мигание ламп).
    • «Проверка счетчиков» - определение погрешности электросчетчиков без их отключения.

    Наборы измеряемых параметров анализатора электроэнергии AR.5L при загрузке соответствующих программ.

    Программа Регистрируемые параметры Фазы среднее сумма
    A B C 3 фазы 3 фазы
    Любая из списка: «базовая»«гармоники»«фликер»«быстрые процессы» Напряжение фаза-нейтраль(min/max)2 UA UB UC UIII -
    Ток фазы (min/max) IA IB IC - IIII
    Активная мощность (min/max)(+/-)3 PAA PAB PAC - PAIII
    Индуктивная мощность (min/max)(+/-) PLA PLB PLC - PLIII
    Емкостная мощность (min/max)(+/-) PCA PCB PCC - PCIII
    Коэффициент мощности (cosф) (min/max)(+/-) PFA PFB PFC PFIII -
    Полная мощность (min/max) - - - - PIII
    Частота (min/max) - - - F -
    Любая из списка: «базовая» «гармоники» «фликер» Напряжение фаза-фаза (min/max) UAB UBC UCA ULIII -
    Активная энергия (+/-) - - - - EAIII
    Индуктивная энергия (+/-) - - - - ELIII
    Емкостная энергия (+/-) - - - - ECIII
    «Гармоники» Спектр гармоник напряжений до 49 порядка UA1-49 UB1-49 UC1-49 - -
    Спектр гармоник токов до 49 порядка IA1-49 IB1-49 IC1-49 - -
    Коэффициент искажения синусоидальности напряжения KUA KUB KUC KUIII -
    Коэффициент искажения синусоидальности тока KIA KIB KIC KIIII -
    «Искажения» Осциллограммы искаженных напряжений фаза-нейтраль ~UA ~UB ~UC - -
    «Фликер» Доза (кратковременная и длительная) и уровни фликера + + + - -
    «Проверка счетч.» Погрешность одно- или трехфазного счетчика, % ∆% - - - ∆%

    Примечания к таблице:

    1В таблице приведен полный набор параметров, из которых пользователь может выбрать любую комбинацию для регистрации. Исключив ненужные параметры, можно сэкономить память прибора.

    2Для параметров, обозначенных (min/max) за каждый период измерения записываются минимальное, максимальное и среднее значения (только для программ «базовая», «гармоники» и «фликер»).

    3Для параметров, обозначенных (+/-), записываются значения, соответствующие режимам потребления и генерации энергии (только для программ «базовая», «гармоники» и «фликер»).

  • Комплект поставки Комплект AR.5L kit-4

    № Наименование Количество
    1. Измерительный прибор AR.5L 1
    2. Встроенная память 1Мб 1
    3. Программаторы «Энергия + Гармоники» 1
    4. Программное обеспечение Power-Vision (Windows) 1
    5. Сетевой адаптер 1
    6. Провод с зажимом типа «крокодил» 3
    7. Руководство по эксплуатации 1
    8. Клещи CP-2000/200 3
    9. Клещи CPR – 1000 1
    10. Фирменная сумка 1
