HP-6501R — осциллографический пробник

Сохранить в PDF Распечатать
  • Описание осциллографического пробника HP-6501R:

    Осциллографический пробник HP-6501R с полосой пропускания до 500 МГц с функцией READ OUT имеет отличительную особенность – пин автоматического определения коэффициента деления пробника (READOUT), что делает его совместимым с осциллографами Tektronix серий TDS3000(B), TDS5000(B), а также с аналоговыми осциллографами AKTAKOM-IWATSU серий АСК73ХХ, АСК74ХХ, АСК8000.

  • Технические характеристики осциллографического пробника HP-6501R:

    Параметр Значение
    Полоса пропускания 500 МГц
    Коэффициент ослабления 1:10
    Входная емкость x10 12 пФ
    Входное сопротивление x10 10 МОм
    Время нарастания x10 0,7 нс
    Диапазон компенсации 9...18 пФ
    Максимальное рабочее напряжение 600 В
    Длина кабеля 1,2 м

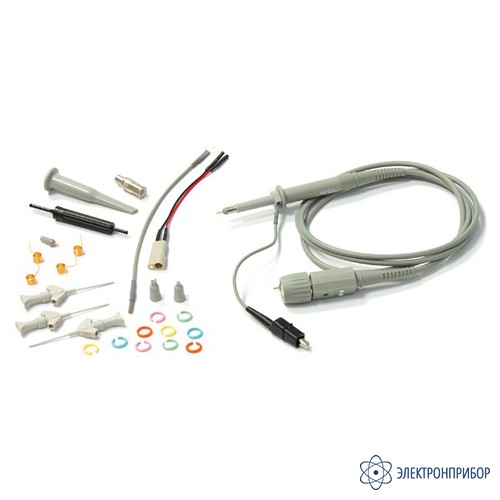

  • Комплект поставки HP-6501R

    Наименование Количество
    1 Щуп HP-6501R 1
    2 Провод заземления с зажимом "крокодил" (установлен) 1
    3 Крючок нажимной изолированный 1
    4 Дополнительный контакт заземления (типа "ножка") 4
    5 Изолирующий наконечник 1
    6 Измерительный наконечник 1
    7 Вставка BNC- адаптер 1
    8 Игла щупа запасная 1
    9 Отвертка 1
    10 Колечко цветное - идентификатор канала 10
