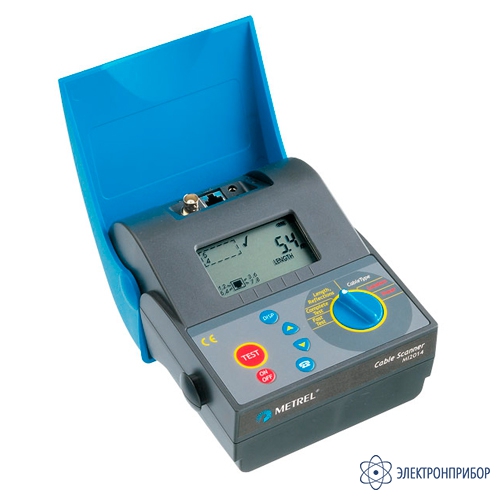

MI 2014 Cable Scanner — тестер кабельных сетей

Сохранить в PDF Распечатать
  • Назначение прибора MI 2014:

    CableScanner – компактный прибор, предназначенный для быстрого тестирования локальных сетей. Прибор применим для тестирования экранированных и неэкранированных кабелей (UTP и STP), кабелей с витыми жилами и коаксиальных кабелей. Используя CableScanner, оператор может провести тестирование правильности разводки, измерить длину кабеля, обнаружить повреждения, идентифицировать кабели. Прибор имеет оптимальный функциональный набор и прост в использовании.

    Функции прибора MI 2014:

    • Быстрое тестирования кабеля без удаленного устройства: измерение длины кабеля, обнаружение повреждений.
    • Полный тест с использованием удаленного устройства: измерение длины кабеля, нахождение и определение типа неисправности.
    • Обнаружение и измерение амплитуды отражений в кабеле, точное измерение длины кабеля.
    • Функция локатор для идентификации кабелей.
    • Трассировка кабеля с помощью опционального трассера.

    Отличительные особенности прибора MI 2014:

    • Работа прибора основана на применении профессионального динамического рефлектометра с регулируемой скоростью распространения NVP.
    • Быстрое обнаружение неисправностей: обрывов, коротких замыканий, перекрёстных и несогласованных пар, плохих контактов, дефектов экрана и тому подобных повреждений.
    • Тоновый генератор в комбинации с приемным устройством обеспечивает поиск пар в многожильном кабеле.
    • Опциональный комплект S2004 обеспечивает функцию голосового дуплексного соединения с удаленным оператором, что значительно сокращает время измерений.
    • Основной комплект поставки содержит набор локаторов для идентификации кабелей.
    • Встроенные базы стандартов и типов кабелей.
    • Размеры: 156 x 100 x 190 мм
    • Масса (без аксессуаров): 1 кг.
  • Технические характеристики прибора MI 2014:

    Функция Диапазон измерений Разрешение Погрешность измерений
    Длина кабеля
    (кабель с витыми жилами)

    Амплитуда
    0,0 … 99,9 м
    100 … 300 м

    - 99 … 100 %
    0,1 м
    1 м

    1%
    ±(3 % от измер.+ 5 емр)
    ±(5 % от измер.+ 1 емр)

    ±(5 % от измер.+ 5 емр)
    Длина кабеля
    (коаксиальный кабель)

    Амплитуда
    0,0 … 99,9 м
    100 … 300 м

    - 99 … 100 %
    0,1 м
    1 м

    1%
    ±(3 % от измер.+ 5 емр)
    ±(5 % от измер.)

    ±(5 % от измер.+ 5 емр)
  • Комплект поставки MI 2014 Cable Scanner

    Наименование Количество
    Прибор Cable Scanner 1
    Патч-корд САТ5, 2
    Стандартное удаленное устройство, #1 1
    Идентификаторы (#1… #4) 4
    Руководство по эксплуатации 1
    Свидетельство о калибровке 1
  • Дополнительная комплектация MI 2014 Cable Scanner

    • 10 269 руб.
      Добавить к заказу

      A1082, кабелеискатель

      Приемное устройство для поиска коммуникационных кабелей (коаксиальный, витая пара); используется совместно с MI 2014 Cable Scanner.

    • 19 350 руб.
      Добавить к заказу

      S2004, комплект для голосовой связи

      Комплект включает в себя две пары наушников и приемное устройство, имеющее коннектор для подключения наушников. Комплект позволяет осуществлять голосовую связь посредством тестируемой линии.
