РЕЙС-50 — цифровой измеритель длины кабеля
Код товара: 26258-
в наличии
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
49514-12 до 03.02.2027
-
Производитель

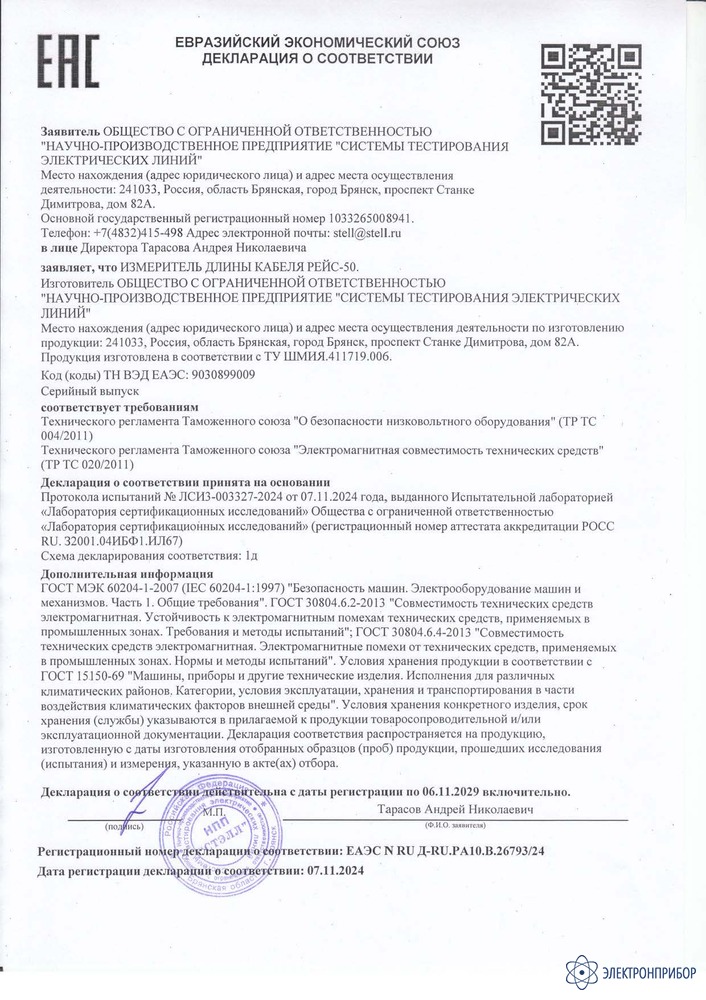

Сертификаты
Назначение цифрового измерителя длины кабеля РЕЙС-50:
Измеритель длины кабеля РЕЙС-50 это цифровой портативный (карманный) прибор, для широкого применения при измерении длин силовых кабелей, кабелей связи, контрольных кабелей, кабелей управления и всех других типов кабелей и проводов. При разработке этого прибора наша фирма исходила из принципа максимального упрощения пользования прибором, так как основная категория пользователей этих приборов не являются специалистами - измерителями.
Поэтому в приборе РЕЙС-50 использованы самые современные методы измерений и обеспечена максимально возможная автоматизация измерений.
РЕЙС-50 - это фактически два прибора в одном корпусе: импульсный рефлектометр, работающий на основе метода импульсной рефлектометрии (TDR - метод) и прибор, работающий по методу измерения сопротивления проводников (DC - метод).
Прибор РЕЙС-50 имеет связь с компьютером по интерфейсу USB. Результаты измерений, сохраненные в памяти прибора, могут быть переданы в компьютер по USB для анализа, обработки и архивирования.
TDR - метод:
При использовании TDR – метода с прибора в кабель посылается короткий зондирующий импульс, который распространяется по линии со скоростью, сравнимой со скоростью света.
Достигнув конца кабеля (разомкнутого или короткозамкнутого), импульс отражается, и отраженный импульс начинает распространяться в обратную сторону - к началу кабеля (точке подключения прибора).
По времени задержки отраженного импульса относительно зондирующего определяется расстояние до конца кабеля (в автоматическом режиме или в ручном режиме).
По форме отраженного импульса можно определить состояние кабеля в его конце (разомкнут или короткозамкнут).
TDR - метод позволяет измерять длину любого металлического кабеля, у которого есть не менее двух изолированных друг от друга проводников (например 2-х жильный кабель, 3-х жильный, коаксиальный кабель и т.д.). Кабель может быть намотан на барабане, смотан в бухте, развернут, проложен где-либо, подвешен на опорах и т.п.
При TDR - методе для измерения длины кабеля достаточно подключить РЕЙС-50 к кабелю с одного конца. При этом не важно разомкнут или замкнут другой конец кабеля.
Однако TDR - метод нельзя использовать для измерения длины одножильного кабеля (одиночного изолированного проводника).
Разрабатывая прибор РЕЙС-50 было учтено, что часть пользователей могут быть квалифицированными специалистами и захотят провести измерения кабеля более досконально, например проверить правильность результатов режима автоматического измерения длины TDR – методом. Или использовать имеющийся в приборе рефлектометр для других целей, например отыскания повреждений в кабелях.
Для этой цели в приборе РЕЙС-50 кроме автоматического режима измерения длины TDR - методом реализован экспертный (ручной) режим рефлектометра. В ручном режиме прибор РЕЙС-50 работает как обычный цифровой рефлектометр.
DC - метод:
При использовании DC - метода из прибора по жиле кабеля (изолированному проводнику) пропускается заданный ток, измеряется сопротивление жилы и на основе значения погонного сопротивления жилы или ее диаметра, материала проводника и температуры рассчитывается длина этого кабеля (изолированного проводника).
Особенность DC - метода состоит в том, что он может быть использован для измерения не только многожильных кабелей, но и для одножильных кабелей (проводников с изоляцией).
При измерении длины кабеля DC - методом прибор лучше подключать сразу к обоим концам жилы кабеля.
Если в кабеле есть хотя бы две одинаковые изолированные жилы, то можно измерить длину кабеля, подключив прибор к этим жилам с одного конца кабеля. В этом случае нужно обязательно качественно накоротко соединить эти жилы на другом конце кабеля. А для получения длины кабеля измеренное значение нужно поделить на 2.
При измерении длины одиночного изолированного проводника прибор нужно подключать к обоим концам кабеля.
Таким образом, при DC - методе нужен обязательный доступ к кабелю с обоих его концов, в то время как при TDR - методе достаточно доступа только с одного конца.
Основные области применения прибора РЕЙС-50:
- Измерение длины кабелей и проводов при их производстве, складировании, учете и хранении.
- Измерение длины кабелей и проводов при торговле ими.
- Измерение длины кабелей при прокладке: во время строительства зданий и сооружений, монтажа электрических сетей, линий связи и контроля на кораблях, судах, самолетах и т.п., и при их последующей эксплуатации.
- Прокладка кабельных линий всех типов в связи, энергетике, горэлектротранспорте, железнодорожном транспорте, морских и речных портах, аэропортах и т. п.
- Прокладка сетей кабельного телевидения и компьютерных сетей.
- Монтаж тепловых сетей с предварительно-изолированными трубами на основе пенополиуретановой изоляции.
Дополнительные области применения прибора РЕЙС-50:
- Отыскание повреждений и неисправностей в парах кабеля и проводниках и их локализация путем измерения расстояния до места повреждения (обрыва, короткого замыкания, низкоомной утечки). Далее, если известна топология прокладки кабеля, то можно достаточно точно отыскать место его повреждения.
- Измерение электрического сопротивления жил кабеля, проводов и различных электрических цепей.
- Прозвонка электрических цепей.
Отличительные особенности прибора РЕЙС-50:
- Максимальная автоматизация измерений
- Минимальные размеры и вес
- Полноценный графический LCD - экран с управляемой подсветкой
- Малое энергопотребление
- Две модификации прибора
- Встроенная память данных и результатов измерений
- Низкая цена.
-
-
Технические характеристики цифрового измерителя длины кабеля РЕЙС-50:
Параметр Значение Частота калибрационных меток, МГц От 11,993 до 12,007 Диапазоны измеряемых расстояний до места повреждения или конца линии (при коэффициенте укорочения 1,600), м От 0 до 62,5;
от 0 до 125;
от 0 до 250;
от 0 до 500;
от 0 до 1000;
от 0 до 2000;
от 0 до 4000;
от 0 до 8000Для остальных значений коэффициентов укорочения верхний предел диапазона измеряемых расстояний определяется из выражения LB2= LB1·1,600/KY2* Пределы допускаемой основной приведенной (к верхнему пределу измерений (к ВП)) погрешности измерений расстояния, % ±0,2 Пределы допускаемых значений приведенной (к ВП) погрешности измерений расстояния в рабочих условиях применения, % ±0,4 Диапазон устанавливаемых значений коэффициента укорочения От 1 до 7 Дискретность установки коэффициента укорочения 0,001 Максимальное значение коэффициента растяжки участка рефлектограммы вокруг активного курсора с кратностью 2 (при коэффициенте укорочения 1,600) 64 для диапазона от 0 до 62,5 м;
128 для диапазона от 0 до 125 м;
256 для диапазона от 0 до 250 м;
512 для диапазона от 0 до 500 м;
1024 для диапазона от 0 до 1000 м;
2048 для диапазона от 0 до 2000 м;
4096 для диапазона от 0 до 4000 м;
8192 для диапазона от 0 до 8000 мАмплитуда зондирующего импульса, В Не менее 2 Длительность зондирующего импульса, мкс От 10 х 10-3 до 5 Выходное сопротивление прибора, Ом От 30 до 450 Перекрываемое прибором затухание, дБ Не менее 40 Диапазон измерений сопротивления, Ом От 0 до 10000 Пределы допускаемой абсолютной погрешности измерений сопротивления, Ом ±(0,001 х R + е.м.р.)** Разрешение по сопротивлению, мОм Не более 0,1 Диапазон устанавливаемых значений погонного сопротивления, Ом/км От 0,036 до 17900 Пределы допускаемой абсолютной погрешности измерений погонного сопротивления, Ом/км ±(0,001 х Rп + е.м.р.)*** Память Сохранение в памяти до 20 рефлектограмм без растяжки, в том числе при отсутствии питания Режимы при работе с памятью Присвоение имени запоминаемой рефлектограмме до 14 символов;
запоминание рефлектограмм с растяжкой;
запоминание рефлектограмм с усреднением до 100;
удаление рефлектограмм из памяти;
измерение расстояния с помощью двух курсоров;
включение растяжки в пределах запомненной рефлектограммы;
настройка параметров прибора по параметрам запомненной рефлектограммы;
запоминание и удаление до 32 коэффициентов укороченийРежимы измерения нормальный - считывание и отображение текущей рефлектограммы со входа;
сравнение - наложение двух рефлектограмм (вход и память, память и память);
разность - отображение разности двух рефлектограмм (вход - память, память - память)Отображение информации Рефлектограмм и результатов их обработки - в графическом виде;
режимов, параметров и информации - в алфавитно-цифровом и символьном видах* - LB2 - верхний предел диапазона измеряемых расстояний при коэффициенте укорочения KY2; LB1 - верхний предел диапазона измеряемых расстояний при коэффициенте укорочения
1,600;
** - индицируемое измерителем сопротивление, е.м.р. - единица младшего значащего
разряда;
*** - Rп - индицируемое прибором значение, е.м.р. - единица младшего значащего
разрядаОбщие характеристики Параметры электрического питания 4 гальванических элемента или аккумулятора типа ААА от 4,2 до 6 В, от источника постоянного тока от 4,8 до 6 В, 0,5 А Диапазон рабочих температур окружающего воздуха, ºС От -10 до +55 Время установления рабочего режима, мин Не более 1 Время непрерывной работы в рабочих условиях применения при сохранении своих технических характеристик при питании от внешнего источника питания постоянного тока, ч Не менее 8 Средняя наработка на отказ, ч Не менее 6000 Гамма - процентный ресурс Не менее 10000 ч при γ = 90 % Габаритные размеры, мм Не более 135 х 80 х 36 Габаритные размеры видимой части экрана, мм Не более 45 х 27 Масса со встроенными элементами питания, кг Не более 0,25 Масса в потребительской таре, кг Не более 1 -
Комплект поставки РЕЙС-50
№ Наименование Количество 1 Цифровой измеритель длины кабеля РЕЙС-50 1 2 Кабель присоединительный с датчиком температуры (для DC-метода) 1 3 Кабель присоединительный (для TDR метода) 1 4 Кабель калибровки 1 5 Аккумулятор размера ААА 4 6 Блок зарядки от сети 220 В 1 7 Сумка для переноски 1 8 Руководство по эксплуатации 1 -
Дополнительная комплектация РЕЙС-50
-
Файлы для РЕЙС-50
