AQ1210 — рефлектометр оптический

Код товара: 63521
  • Рефлектометр оптический AQ1210 Рефлектометр оптический AQ1210 Рефлектометр оптический AQ1210 Рефлектометр оптический AQ1210
    18 вариантов исполнения

    • Гарантия

      12 месяцев

    • Производитель

      Yokogawa

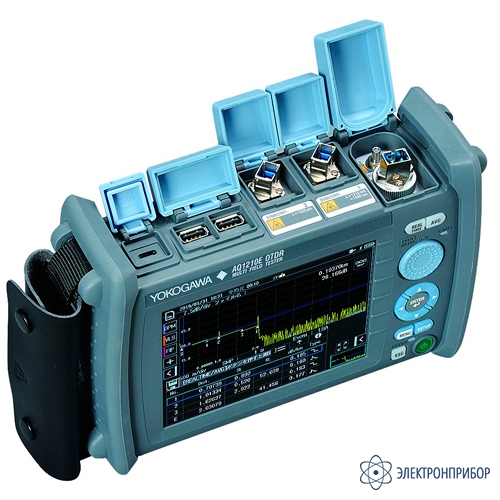

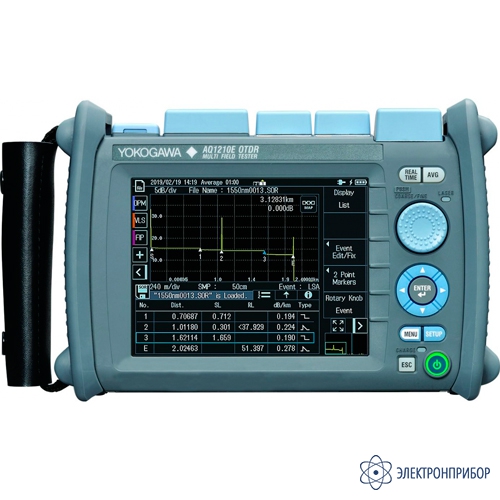

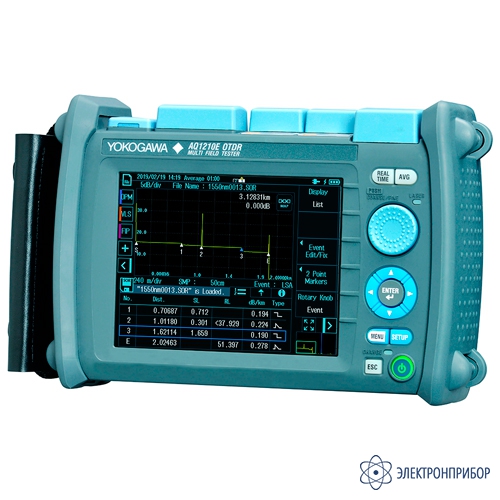

    Описание рефлектометра оптического AQ1210:

    Серия оптических рефлектометров Yokogawa AQ1210 разработана как надежный и очень простой в использовании полевой инструмент для выполнения быстрых и точных измерений при строительстве или обслуживании волоконно-оптических сетей и пришла на смену модели AQ1200. Рефлектометры серии Yokogawa AQ1210 имеют высочайшую надежность и защищенную конструкцию для применения в самых сложных полевых условиях эксплуатации. Одна из фирменных особенностей рефлектометров Yokogawa это дублированное управление с помощью сенсорного экрана и стандартных кнопок управления, что очень удобно при низких температурах или при работе в перчатках. Благодаря горизонтальной ориентации, рефлектометры Yokogawa AQ1210 имеют компактные размеры и вес всего около 1 кг. При этом пользователю предлагается большой емкостной сенсорный экран размером 5,7 дюйма и аккумуляторная батарея повышенной емкости с возможнностью непрерывной работы не менее 10 часов.

    Несмотря на маленькие размеры, рефлектометр Yokogawa AQ1210 может быть оснащен полноценным оптическим тестером стандартной или повышенной мощности с двумя портами для измерения оптических потерь на участке трассы, источником красного света для визуального поиска повреждений в кроссовых устройствах, а также видеощупом с программным обеспечением для автоматического тестирования "годен/не годен".

    Фирменная операционная система нового рефлектометра Yokogawa AQ1210 обеспечивает сверхбыструю загрузку и надежную работу программного обеспечения. Расширенная функциональность обеспечивает возможность измерений в PON-сетях с числом ветвлений до 128, высокоскоростные измерения в режиме реального времени, тестирование многоволоконного кабеля, а также проверку состояния оптических разъемов при использовании дополнительного видеомикроскопа. Для неопытных пользователей предусмотрен режим представления трассы в виде понятных иконок или автоматическое формирование отчета в PDF-формате. В линейке есть модели Yokogawa AQ1210 со стандартным динамическим диапазоном и разными наборами длин волн, а также модели AQ1215 и AQ1216 с повышенным динамическим диапазоном.

    Рефлектометр Yokogawa AQ1210 выпускается в восемнадцати модификациях:
    - AQ1210A-HR-UFC/PC/SB;
    - AQ1210A-HR-UFC/SPM/SB;
    - AQ1210A-HR-UFC/HPM/SB;
    - AQ1210D-HR-UFC/PC/SB;
    - AQ1210D-HR-UFC/SPM/SB;
    - AQ1210D-HR-UFC/HPM/SB;
    - AQ1210E-HR-UFC/PC/SB;
    - AQ1210E-HR-UFC/SPM/SB;
    - AQ1210E-HR-UFC/HPM/SB;
    - AQ1215A-HR-UFC/PC/SB;
    - AQ1215A-HR-UFC/SPM/SB;
    - AQ1215A-HR-UFC/HPM/SB;
    - AQ1215E-HR-UFC/PC/SB;
    - AQ1215E-HR-UFC/SPM/SB;
    - AQ1215E-HR-UFC/HPM/SB;
    - AQ1215F-HR-UFC/PC/SB;
    - AQ1215F-HR-UFC/SPM/SB;
    - AQ1215F-HR-UFC/HPM/SB.

    Особенности рефлектометра оптического AQ1210:

    • Полнофункциональный прибор с размером планшета и весом около 1 кг;
    • 10 часов автономной работы от аккумуляторной батареи;
    • Защищенная конструкция и надежность для работы в полевых условиях;
    • Современный емкостной сенсорный экран 5,7 дюйма;
    • Измерения в PON-сетях до 128 ветвлений, а также на светлых волокнах;
    • Отображение трассы в виде интуитивно понятных иконок.

  • Технические характеристики рефлектометра оптического AQ1210:

    Сравнительные характеристики модулей
    Параметр AQ1210A AQ1215A AQ1210E AQ1215E AQ1215F AQ1216F AQ1210D
    Измеряемые длины волн, нм 1310 ± 20/1550 ± 20 1310 ± 20/1550 ± 20
    1625 ± 10    		 1310 ± 20/1550 ± 20
    1625 ± 20    		 1310 ± 20/1550 ± 20
    1650 ± 5    		 1310 ± 20/1550 ± 20
    1650 ± 20    		 1310 ± 20/1550 ± 20
    850 ± 15/1300 ± 30
    Количество портов 1 2 (порт 2 1625 нм с фильтром) 2 (порт 2 1650 нм с фильтром) 2 (порт 2 850/1300 нм)
    Тип волокна SM (ITU-T G.652) SM (ITU-T G.652), GI (50/125 и 62,5/125 мкм)
    Диапазон расстояний, км 0.1-256 0.1-512 0.1-256 0.1-512 0.1-256, 0.1-100
    Ширина импульса, нс 5-20 000 3-20 000 5-20 000 3-20 000 5-20 000, 3-1 000/3-5 000
    Мертвая зона по событию, м 0.75 0.5 0.75 0.5 0.75, 0.5
    Мертвая зона по затуханию, м 4 2.5 4 2.5 4, 2.5
    Динамический диапазон, дБ 37/35 42/40 37/35, 35 42/40, 39 42/40, 37 42/40, 40 37/35, 25/27
    Точность измерения потерь ± 0.05 дБ/дБ ± 0.03 дБ/дБ ± 0.05 дБ/дБ ± 0.03 дБ/дБ ± 0.05 дБ/дБ
    Точность измерения возвратных потерь ± 2 дБ
    Число точек Максимум 256 000
    Разрешение выборки Минимум 5 см Минимум 2 см Минимум 5 см Минимум 2 см Минимум 5 см, 2 см
    Минимальное разрешение считывания Горизонтальная ось 1 см; вертикальная ось 0.001 дБ
    Единицы измерения расстояния Км, м, миля, кфут
    Точность измерения расстояния ±0.75 м + расстояние х 2 х 10ˉ⁵ ± разрешение выборки
    Групповой коэффициент преломления От 1.30000 1.79999 (шаг 0.00001)
    Оптический разъем Универсальный адаптер FC (стандартно)
    Характеристики рефлектометра
    Функции рефлектометра Измеряемые параметры Расстояние, потери, возвратные потери, возвратные потери между произвольно выбранными точками, километрическое затухание
    Анализ Анализ нескольких трасс, анализ разности трасс, двунаправленный анализ, анализ участка, автоматический поиск событий, тест годен/не годен, анализ состояния торца оптического разъема (опция)
    Другие функции Тестирование многоволоконного кабеля, интеллектуальные измерения, удаленное управление, создание отчетов
    Емкость памяти Встроенная 1000 и более трасс
    Внешняя USB-флэш карты
    Дисплей Размер и тип 5,7 дюйма ЖК TFT, емкостной сенсорный экран
    Разрешение 640x480 пикселей

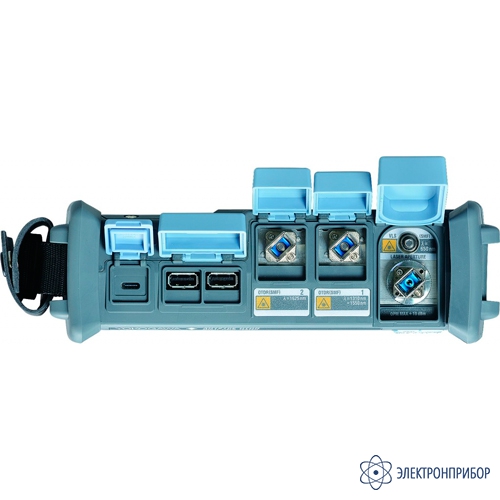

    Интерфейсы USB USB 2.0 тип A 2 шт., для внешней памяти, видеощупа, сетевого подключения;
    USB 2.0 тип C 1 шт., для удаленного управления с компьютера, доступа к встроенной памяти, электропитания
    Формат файлов Чтение: SOR, SET, SMP;
    запись: SOR, SET, CSV, BMP, JPG, SMP
    Условия окружающей среды Температура хранения От -20 до 60˚C
    Температура эксплуатации От -10 до 50˚C (от 0 до 35˚C при зарядке батареи)
    Влажность От 5 до 90% (без конденсации)
    Электропитание USB тип C, постоянное 5В, максимум 3А
    Аккумуляторная батарея Тип Li-ion polymer
    Время работы 10 часов
    Время зарядки 5 часов
    Размеры 210 х 148 х 69 мм исключая защиту
    Вес 1 кг, включая аккумуляторную батарею
    Стандарты совместимости Лазерная безопасность Класс 1 M (IEC 60825-1:2007; GB 7247,1-2012), Class 1 (EN 60825-1:2014)

  • Комплект поставки AQ1210

    № Наименование Количество
    1 Рефлектометр оптический AQ1210 в соответствующей модификации 1
