Tempo OFL100 — оптический рефлектометр
Код товара: 70697-
-
Гарантия
2 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
90048-23 до 20.09.2028
-
Производитель
-
Артикул
TE-OFL100
Описание оптического рефлектометра Tempo OFL100:

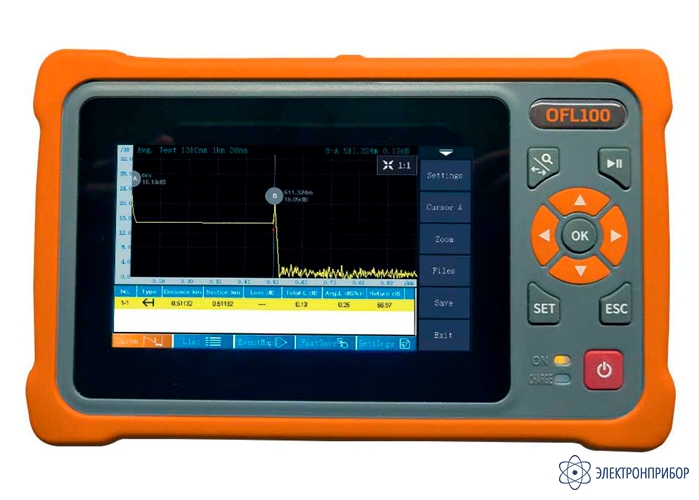

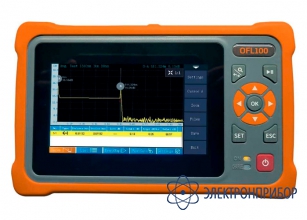

Tempo OFL100 - портативный оптический рефлектометр с функциями тестера и визуализатора повреждений. Он предназначен для обслуживания сетей доступа и позволяет выполнить диагностику не только оптической их части, но и медной.
Рефлектометр Tempo OFL100 по достоинству оценят как опытные инженеры, так и начинающие специалисты. В режиме "Эксперт" прибор позволяет опытным специалистам выполнить детальную настройку процесса измерений, проанализировать рефлектограмму, определить потери и отражения на сварных соединениях и коннекторах, а также сформировать настраиваемый отчет. А новичкам он предоставляет возможность провести быстрые измерения в "один клик" с выводом результатов не только в виде графика-рефлектограммы, но и легко читаемой блок схемы оптической линии.
Удобным дополнением также является наличие встроенного оптического тестера (источника и измерителя оптической мощности), который позволяет определить полные потери оптической линии, включая первый и последний коннектор. Встроенный визуализатор повреждений поможет легко "прозвонить" оптические волокна, проверить патчкорды и определить макро изгибы в сплайс кассетах муфт и распределительных боксов.
В случае необходимости проверки медного кабеля Tempo OFL100 тоже поможет устранить проблему. Он определит длину (расстояние до обрыва) медного кабеля и подаст сигнал для трассировки кабеля и отбора медных пар.
Для удобства пользователей, производитель укомплектовал Tempo OFL100 ярким сенсорным экраном и мощной аккумуляторной батареей, обеспечивающей беспрерывную работу прибора на протяжении более 12-ти часов.
Особенности оптического рефлектометра Tempo OFL100:
- рабочие длины волн: 1310/1550 нм;
- динамический диапазон: 26/24 дБ;

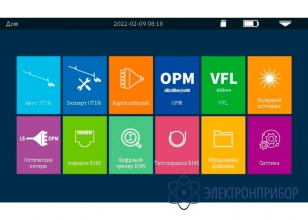

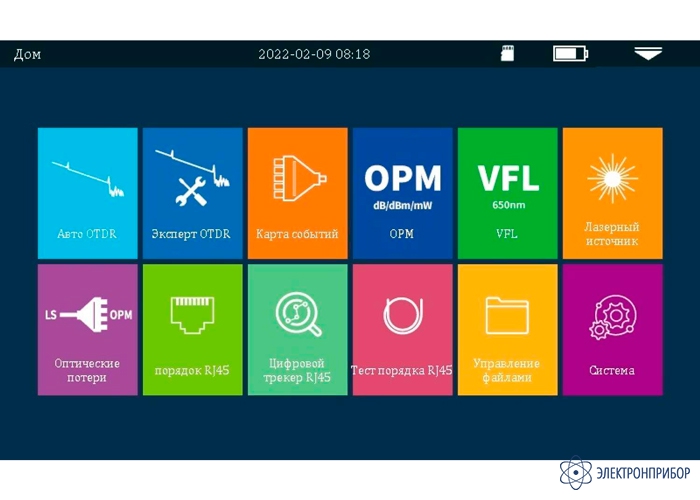

- 6 приборов в одном корпусе:
- оптический рефлектометр;
- измеритель оптической мощности;
- источник оптического излучения;
- визуализатор повреждений (источник красного света);
- генератор тонального сигнала для трассировки медного кабеля и отбора пар;
- измеритель длины (расстояния до обрыва) медного кабеля;
- возможность автоматической диагностики оптического волокна нажатием одной кнопки;

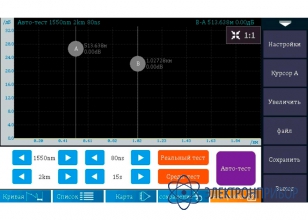

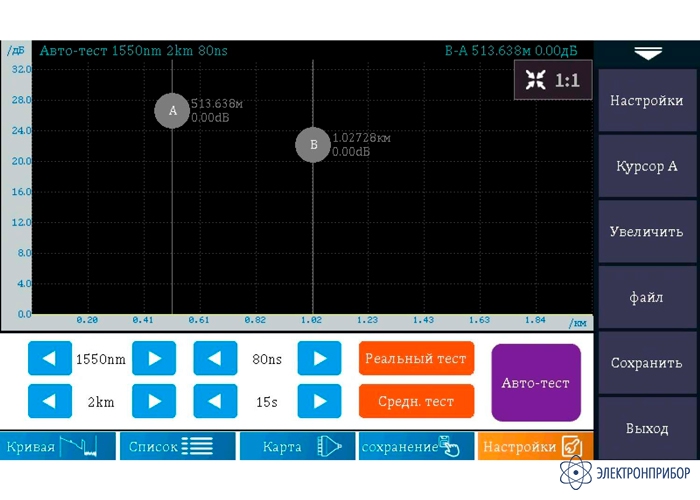

- возможность получения результата измерений в виде рефлектограммы или графической блок-схемы;
- возможность установки порогов допустимых потерь и отражений, а также статуса диагностируемой линии: Годен / Не Годен
- режим "Эксперт" для детальной настройки процесса измерений и анализа рефлектограммы;
- удобство выгрузки результатов тестирования, их обработки на ПК и формирования отчета об измерениях;
- мощный аккумулятор, обеспечивающий более 12 часов непрерывного тестирования;

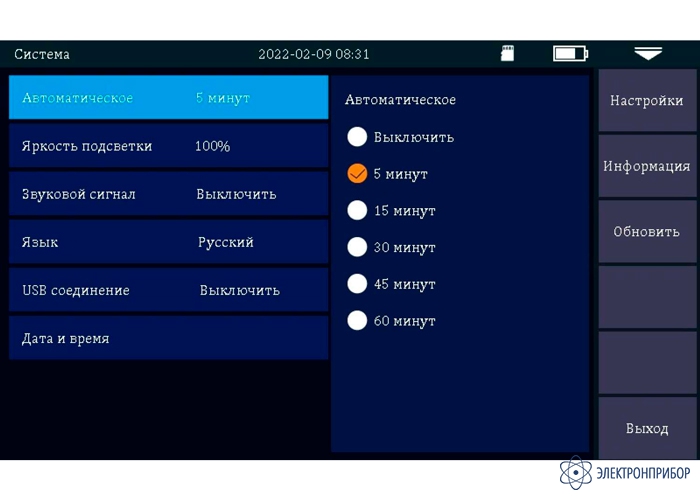

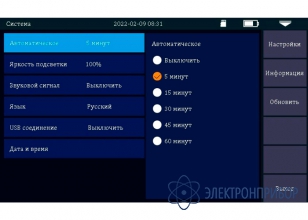

- сенсорный, легко читаемый даже в условиях яркого солнечного освещения дисплей
Основные функции оптического рефлектометра Tempo OFL100:
Оптический рефлектометр:
- Определение потерь оптического сигнала на сварных соединениях, разъёмных соединениях (коннекторах) и квази разъёмных соединениях (FiberLock);
- Определение уровней отражения оптического сигнала от границ раздела сред (на оптических коннекторах);
- Идентификация и локализация макро изгибов оптического волокна;
- Определение расстояния до любого события на рефлектограмме (обрыв волокна, сварка, коннектор, макро изгиб и прочее).
Измеритель оптической мощности:
- Измерение уровня мощности сигнала в оптической линии;
- Определение затухания сигнала в оптической линии (Совместно с источником оптического излучения);
- Прозвонка оптических волокон на протяженных участках ВОЛС (путем подачи модулированного сигнала в линию и идентификации его на обратном конце. Совместно с источником оптического излучения).
Источник оптического излучения:
- Подача сигнала в линию для измерения его мощности и затухания при помощи измерителя оптической мощности;
- Прозвонка оптических волокон на протяженных участках ВОЛС (путем подачи модулированного сигнала в линию и идентификации его на обратном конце. Совместно с измерителем оптической мощности).
Визуализатор повреждений волокна (источник красного света, VFL):
- Прозвонка коротких ВОЛС (до 5-ти км);
- Локализация макроизгиба в сплайс кассете оптической муфты или распределительном боксе;
- Проверка патчкордов и пигтейлов (определение обрыва, трещины, макро изгиба).
Цифровой тональный генератор:
- Отбор медного кабеля на удаленном конце линии (совместно с индуктивным щупом);
- Отбор нужной медной кабельной пары на удаленном конце линии (совместно с индуктивным щупом)ю
Тестер медного кабеля:
- Определение расстояния до обрыва;
- Определение длины медного кабеля.
-
-
Технические характеристики оптического рефлектометра Tempo OFL100:
Параметр Значение Рефлектометр Рабочая длина волны 1310 / 1550 нм Динамический диапазон 26 / 24 дБ Мертвая зона по событиям 2,5 м Мертвая зона по затуханию 8 м Ширина импульса 3 нс, 5 нс, 10 нс, 20 нс, 30 нс, 50 нс, 80 нс, 160 нс, 320 нс, 500 нс, 800 нс, 1 мкс, 2 мкс, 3 мкс, 5 мкс, 8 мкс, 10 мкс, 20 мкс Диапазон измерений 500 м, 1 км, 2 км, 4 км, 8 км, 16 км, 32 км, 64 км, 100 км Погрешность по измерению расстояния ±(1 м + интервал выборки + 0,005% x Тестовое расстояние) Линейность ≤ 0.05 дБ/дБ Количество точек выборки 16 000 ... 128 000 Разрешение по потерям 0.001 дБ Порог по потерям 0.001 дБ Разрешение по расстоянию 0.001 м Показатель преломления 1.00000 ... 2.00000 Погрешность по отражениям ±3 дБ Формат файлов отчета SOR соответствует Telcordia GR196 Анализ потерь метод 4-х точек, метод 5-ти точек Лазерная безопасность Class 1M Тип оптического интерфейса SC/APC (опционально доступны LC и FC) Скорость обновления рефлектограммы 3 Гц Измеритель оптической мощности Диапазон длин волн 800 - 1700 нм Калиброванные длины волн 850 нм, 980 нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм, 1650нм Диапазон измеряемых мощностей сигнала +10 дБм ... -70 дБм Разрешение 0.01 дБ Погрешность измерения ±5% Идентификация модулированного сигнала CW, 270 Гц, 330 Гц, 1 кГц, 2 кГц Тип оптического интерфейса универсальный 2,5 мм (совместим с SC, FC, ST коннекторами) Визуализатор повреждений (VFL) Рабочая длина волны 650 нм ±20 нм Мощность выходного сигнала <1 мВт Частота модуляции сигнала CW, 1 кГц, 2 кГц Тип оптического интерфейса универсальный 2,5 мм (совместим с SC, FC, ST коннекторами) Лазерная безопасность Class 2 Источник оптического излучения Рабочая длина волны 1310 / 1550 нм Мощность выходного сигнала ≥ -5 дБм Стабильность CW, ±0,5 дБ/15 минут после непрерывной работы в течение 15 минут Тип оптического интерфейса SC/APC (опционально доступны LC и FC) Тональный генератор для трассировки медного кабеля Рабочее расстояние ≥ 300 м Трассировка кабельных пар доступно Тип интерфейса RJ45 Тестер медного кабеля Измерение длины более 300 м Отображение информации Дисплей Сенсорный TFT LCD, 4.3” 800 x 400 точек Питание Напряжение питания от сети переменного тока 100 - 240 В, 50 - 60 Гц Аккумулятор Li ION, 3.7 В, 4 Ач Время работы от встроенного аккумулятора более 12 часов непрерывного тестирования Общие характеристики Объем внутренней памяти 8 ГБайт (>200,000 результатов) Интерфейс для выгрузки результатов и связи с ПК USB Type C, 8GB SD Card Температура эксплуатации -10°C ... +50°C Температура хранения -40°C ... +70°C Относительная влажность 0 ...95% без конденсации Габариты 173 x 109 x 45 мм Вес, не более (включая батарею) 0,5 кг -
Комплект поставки Tempo OFL100
№ Наименование Количество 1 Оптический рефлектометр Tempo OFL100 1 2 Источник питания от сети переменного тока с USB кабелем 1 3 SC/APC адаптер 1 4 Карта памяти SD 8 ГБайт 1 5 Сертификат заводской калибровки 1 6 Краткое руководство по эксплуатации 1 7 Кейс для транспортировки 1 Дополнительная комплектация Tempo OFL100
(Поставляется за отдельную плату)
№ Наименование 1 Индуктивный щуп Tempo 500XP GT-500XPB 2 SC/APC Адаптер TE-OFL100-SCAPC 3 LC/APC Адаптер TE-OFL100-LCAPC 4 FC/APC Адаптер TE-OFL100-FCAPC -
