Рефлектометры для кабелей связи

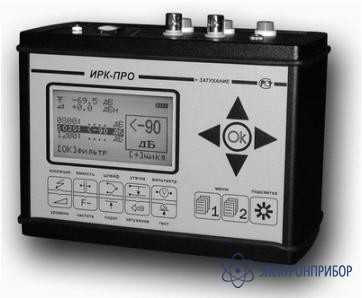

ИРК-ПРО 20 — измеритель неоднородности линий с допусковым контролем

Код товара: 20053
  • 63127-16

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      63127-16 до 17.02.2026

    • Производитель

      СВЯЗЬПРИБОР, Россия

    Назначение прибора ИРК-ПРО 20 с допусковым контролем:

    Кабельный прибор ИРК-ПРО 20 предназначен для:

    • Измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей связи.
    • Определения расстояния до участка с пониженным сопротивлением изоляции кабеля, определения места обрыва или перепутывания жил кабеля.
    • Функция допускового контроля со звуковым сигналом по изоляции и емкости кабеля.
    • Функция вольтметра для контроля напряжения в линии и генератор для поиска пар на дальнем конце.
    • Два уровня испытательного напряжения: 400 В для открытия любых дефектов и пониженное 180 В для работы с импортным оборудованием.
    • Вывод результатов в цифровом и графическом виде. На карте кабеля показывается место неисправности и обозначены муфты.
    • Память характеристик 50 рабочих кабелей, 35 000 пар плановых измерений.

    Встроенный измеритель переходного затухания Дельта-ПРО 2.0 предназначен для определения работоспособности абонентских и соединительных линий связи на участках местной сети или станциях ГТС, путем измерения переходного затухания между парами жил в многожильных кабелях связи, а так же для сдачи-приемки кабеля. Прибор включен в государственный реестр.

  • Технические данные измерительного моста ИРК-ПРО:

    Параметр Значение
    Диапазон измерения сопротивления изоляции 1 кОм - 50 000 МОм
    Диапазон электрической емкости 0,1 - 2000 нФ
    Диапазон измерения сопротивления шлейфа 0 - 10 кОм
    Испытательное напряжение 400 В, 180 В
    Диапазон измерения напряжения 0 - 300 В
    Диапазон Rп в месте повреждения изоляции 0 - 20 Мом
    Максимальная погрешность определения расстояния до места повреждения изоляции для Rп = 0 - 3 МОм
    0,1%+1м
    Максимальная погрешность измерения сопротивления шлейфа в диапазоне 0 ÷ 3000 Ом ±0,1% + 0,1 Ом
    3 кОм ÷ 10 кОм ±0,1 кОм
    Максимальная погрешность измерения омической асимметрии ±0,1% + 0,1 Ом
    Максимальная погрешность измерения сопротивления изоляции ±2% + 1 кОм
    Максимальная погрешность измерения емкости ±2% + 0,1нФ
    Питание прибора от встроенного аккумулятора 4 АА NiMh
    Потребляемая мощность не более 3 Вт
    Габариты 130х170х85 мм
    Вес 1,3 кг

    Контроль по переходному затуханию:

    Параметр Значение
    Частоты измерительных сигналов 800 Гц; 1020 Гц; 1200 Гц
    Максимальная погрешность установки частоты 1%
    Диапазон измерения затухания 0 до -90 дБ
    Максимальная погрешность измерения затухания ±(1%+0,2дБ) в диапазоне от 0 до -80 дБ
    ±(2%+0,3дБ) в диапазоне от -80 до -90 дБ
    Уровень выходного сигнала -3 дБм; 0 дБм; +3 дБм
    Максимальная погрешность установки уровня ±0,5 дБм
    Входное и выходное сопротивление 600±30 Ом
