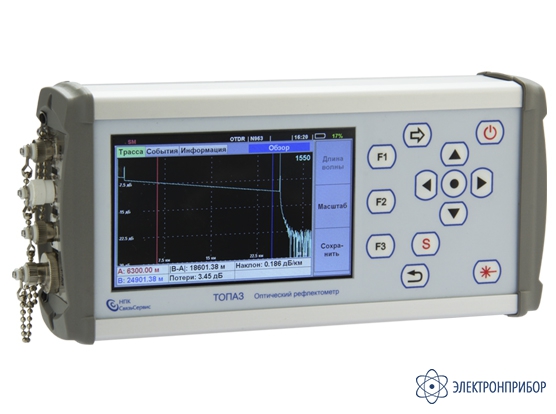

ТОПАЗ-9400 — универсальный оптический рефлектометр

Код товара: 54993
  • в наличии
    70243-18
    6 вариантов исполнения

    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      70243-18 до 26.01.2028

    Описание универсального оптического рефлектометра ТОПАЗ-9400:

    ТОПАЗ-9400 – это универсальный оптический рефлектометр со встроенным измерителем мощности, источником излучения и визуальным локатором дефектов волокна. Он идеально подходит для проведения паспортизации, тестирования и поиска дефектов на всех видах оптоволоконных линий от локальных сетей и сетей доступа до городских и магистральных сетей. Благодаря большому динамическому диапазону и встроенным измерителю мощности и источнику излучения прибор очень эффективен при тестировании PON.

    Компактный прочный металлический корпус, небольшой вес и габариты, продолжительное время работы от встроенной аккумуляторной батареи, внутренняя память более 1000 рефлектограмм, возможность записи результатов измерения на внешний USB-накопитель, интерфейс USB для подключения к компьютеру и удобное программное обеспечение позволяют эффективно использовать эти приборы для работы в полевых условиях и для подготовки отчетов об измерениях в условиях офиса.

    Варианты исполнения универсального оптического рефлектометра ТОПАЗ-9400:

    Рефлектометр ТОПАЗ-9400 выпускается в различных модификациях, отличающихся количеством источников оптического излучения, их функциональным назначением для типа оптического волокна, наличием измерительного фотодиода и его типа, параметрами фотоприемника и усилителя-преобразователя. Для идентификации модификаций применяются следующие условные обозначения:

    Устройство ТОПАЗ-9400 выпускается в нескольких моделях, отличающихся составом и функциональными возможностям. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

    Устройство «ТОПАЗ – 9400 – Х – Х-Х-Х – Х», где
                                    1                2        3        4

    1: Серия приборов.

    2: Динамический диапазон:
        A - 40 дБ;
        B - 35 дБ.

    3: Рабочие длины волн:
        85 - 850 нм;
        30 - 1300 нм;
        31 - 1310 нм;
        49 - 1490 нм;
        55 - 1550 нм;
        62 -1625 нм;
        65 -1650 нм.

    4: Диапазон измерителя мощности:
        PM - (-85....+10) дБм;
        PMH - (-60....+26) дБм.

    Примечание: Встроенный визуальный локатор дефектов VFL есть во всех моделях приборов серии ТОПАЗ-9400.

    Особенности универсального оптического рефлектометра ТОПАЗ-9400:

    • Измерение в режимах: Реальное время, Авто, Эксперт;
    • Автоматический выбор параметров тестирования линии;
    • Автоматическая проверка качества подключаемых оптических разъемов;
    • Автоматическая проверка наличия оптического сигнала в измеряемом волокне;
    • До 4-х длин волн в одном приборе из ряда: 850/1300/1310/1490/1550/1625;
    • Одним прибором можно тестировать ММ и SM линии;
    • Возможность тестирования действующих («живых») линий на длине волны 1625 нм;
    • Высокое разрешение облегчает обнаружение и оценку дефектов в волокне;
    • Встроенные измеритель мощности, источники излучения и визуальный локатор повреждений;
    • Измеритель мощности и источник в режиме идентификации длины волны совместимы с приборами серий ТОПАЗ-7000 (ТОПАЗ-7000-А/ТОПАЗ-7000-АL/ТОПАЗ-7000-AR/ТОПАЗ-7000-ARX);
    • Запись в память более 1000 результатов измерений (файл в формате Bellcore / Telcordia);
    • Формирование имени файла по шаблону;
    • Программное обеспечение для обработки и хранения данных измерений;
    • Управление прибором / Обновление внутреннего ПО прибора через USB;
    • 5-дюймовый цветной дисплей с подсветкой и высоким разрешением.

    Для автономной работы используется встроенная аккумуляторная батарея из двух Li-on элементов 18650. В случае исчерпания ресурса батареи есть возможность самостоятельной замены элементов батареи. Заряд встроенной батареи и питание прибора от USB или от внешнего блока питания +5В. Блок питания от 220В в комплекте с прибором. Для продления срока автономной работы прибора или заряда встроенной батареи можно использовать внешнуюю батарею с выходом USB 5V, 2A.

  • Технические характеристики универсального оптического рефлектометра ТОПАЗ-9400:

    Параметр Значение
    ТОПАЗ-9400-A-85-30-31-55-PMH ТОПАЗ-9400-A-31-55-PMH ТОПАЗ-9400-A-31-49-55-PMH ТОПАЗ-9400-A-
    31-55-62-PMH    		 ТОПАЗ-9400-A-31-49-55-62-PMH ТОПАЗ-9400-B-31-55-PMH
    Рефлектометр
    Тип волокна MM SM SM SM SM SM SM SM SM
    Рабочие длины волн, нм 850/ 1300 1310/ 1550 1310/1550 1310/1490/1550 1310/1550 1625 1310/ 1490/ 1550 1625 1310/1550
    Динамический диапазон, дБ 1 28/30 39/38 41/40 41/39/40 41/40 39 41/38/39 39 35/34
    Длительность импульса, нс MM:5-3000 SM: 5-10000 5, 10, 20, 50, 100, 300, 1000, 3000, 10000 5, 10, 20, 50, 100, 300, 1000, 3000, 10000 5, 10, 20, 50, 100, 300, 1000, 3000, 10000 5, 10, 20, 50, 100, 300, 1000, 3000, 10000 5, 10, 20, 50, 100, 300, 1000, 3000, 10000
    Длина линии, км MM: 0.25 – 30
    SM: 0.25 - 250    		 0.25 - 250 0.25 - 250 0.25 - 250 0.25 - 250 0.25 - 250
    Мертвая зона по событию, м 2 0,8 0,8 0,8 0,8 0,8 1,5
    Мертвая зона по затуханию, м 4.5 4.5 4.5 4.5 4.5 6.0
    Интервал дискретизации, м 0.2 - 20 0.2 - 20 0.2 - 20 0.2 - 20 0.2 - 20 0.2 - 20
    Погрешность измерения расстояния, м ±(1+0.005%*длина + интервал дискретизации) ±(1+0.005%*длина + интервал дискретизации) ±(1+0.005%*длина + интервал дискретизации) ±(1+0.005%*длина + интервал дискретизации) ±(1+0.005%*длина + интервал дискретизации) ±(1+0.005%*длина + интервал дискретизации)
    Погрешность измерения затухания,
    дБ/дБ    		 0.04 0.04 0.04 0.04 0.04 0.04
    Формат файла Telcordia Tech.SR4731 Telcordia Tech.SR4731 Telcordia Tech.SR4731 Telcordia Tech.SR4731 Telcordia Tech.SR4731 Telcordia Tech.SR4731
    Память результатов измерения >1000 трасс >1000 трасс >1000 трасс >1000 трасс >1000 трасс >1000 трасс
    Интерфейс с компьютером USB 2.0 (B);
    USB-flash (A)    		 USB 2.0 (B);
    USB-flash (A)    		 USB 2.0 (B);
    USB-flash (A)    		 USB 2.0 (B);
    USB-flash (A)    		 USB 2.0 (B);
    USB-flash (A)    		 USB 2.0 (B);
    USB-flash (A)
    Режимы рефлектометра Авто / Эксперт / Обзор Авто / Эксперт / Обзор Авто / Эксперт / Обзор Авто / Эксперт / Обзор Авто / Эксперт / Обзор Авто / Эксперт / Обзор
    Измеритель мощности (PM)
    Диапазон, дБм -85 …. +26
    Погрешность, дБ 0.3
    Разрешение, дБ 0.01
    Длины волн калибровки, нм 850, 1300, 1310, 1490, 1550, 1625 (установка значения из диапазона 800 … 1650 нм с шагом 1 нм)
    Единицы измерения мВт, дБм, дБ
    Источник излучения (LS)
    Ширина спектра, нм <5
    Выходная мощность, дБм >-3
    Нестабильность выходного уровня, дБ 3 <±5
    Визуальный локатор дефектов (VFL)
    Источник Лазер
    Длина волны, нм 650
    Выходная мощность, мВт 4 0.8
    Общие характеристики
    Питание Встроенная Li-on аккумуляторная батарея (>8 час.);
    Внешнее питание: Адаптер/Зарядное устройство 220В, 2А, 50Гц или USB (адаптер, компьютер, PowerBank)
    Дисплей Цветной, LCD, TFT, 5”, 800х480
    Габаритные размеры, мм 235 х 110 х 55
    Масса, кг 0.9

    Примечание:
    1 SNR=1, зондирующий импульс SM: 10 мкс; MM: 1 мкс, время усреднения 3 мин;
    2 Импульс 5 нс, отражение <-45 дБ, длина линии менее 5 км;
    3 Для излучения на длинах волн 1310 и 1550 нм;
    4 В SM-волокне 9/125.

  • Комплект поставки ТОПАЗ-9400

    № Наименование Количество
    1 Универсальный оптический рефлектометр ТОПАЗ-9400 в выбранном исполнении 1
    2 Блок питания 5В 1
    3 Патчкорд 1
    4 CD диск с программным обеспечением 1
    5 Шнур USB для соединения с ПК 1
