ТОПАЗ 7000 ARX, ТОПАЗ7000ARX, ТОПАЗ 7000-ARX, ТОПАЗ-7000 ARX

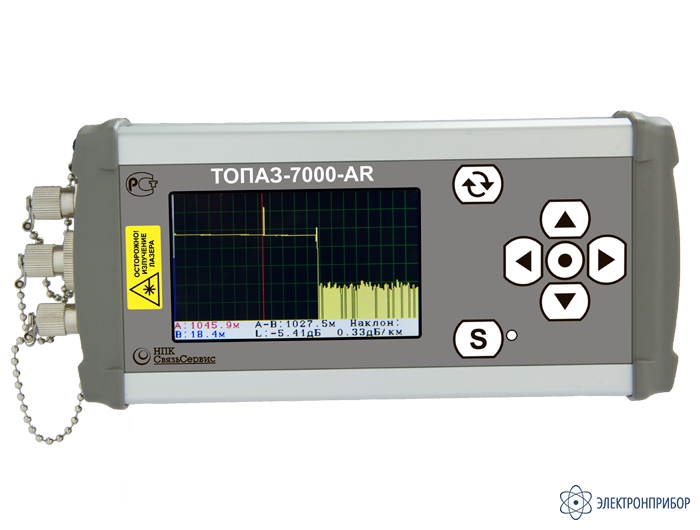

ТОПАЗ-7000-ARX — оптический рефлектометр
Код товара: 54919-
-
Гарантия
24 месяца
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
50268-12 до 15.05.2027
Сертификаты
Описание оптического рефлектометра ТОПАЗ-7000-ARX:
Приборы серии ТОПАЗ-7000-AR/ARX обладают возможностями оптического тестера и рефлектометра в одном малогабаритном корпусе и позволяют проводить все основные виды измерений при строительстве и эксплуатации оптико-волоконных линий связи.
В серии ТОПАЗ-7000-AR/ARX имеется две модификации: ТОПАЗ-7000-AR - рефлектометр для сетей доступа и локальных сетей и ТОПАЗ-7000-ARX - рефлектометр с расширенным динамическим диапазоном для магистральных сетей и сетей доступа.
Компактный прочный металлический корпус, небольшой вес и габариты, продолжительное время работы от встроенной аккумуляторной батареи, память на 450 рефлектограмм, интерфейс USB для подключения к компьютеру и удобное программное обеспечение позволяют использовать эти приборы для работы в полевых условиях и подготовки отчетов об измерениях в условиях офиса.
Варианты исполнения оптического рефлектометра ТОПАЗ-7000-ARX:
Устройство ТОПАЗ-7000-AR/ARX выпускается в нескольких моделях, отличающихся составом и функциональными возможностям. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство «ТОПАЗ – 7ХХ Х – ХХ +», где
1 2 3 4
1: ТОПАЗ-710 - без измерителя мощности;
ТОПАЗ-731 - диапазон измерителя: -85..+6 дБм;
ТОПАЗ-732 - диапазон измерителя: -60..+20 дБм;
2: 1 - 850 нм (многомод);
2 - 1310 нм;
3 - 1550 нм;
4 - (850/1300) нм (многомод);
5 - (1310/1550) нм;
6 - (1310/1490/1550) нм;
7 - на заказ до трех длин волн;3: AR - 25 дБ, 20 нс;
ARX - 34 дБ, 10 нс;4: + - визуальный локатор дефектов VFL 650 нм (опционально).
Особенности оптического рефлектометра ТОПАЗ-7000-ARX:
- Увеличенный динамический диапазон - >32 дБ;
- Совмещение в одном приборе функций оптического рефлектометра и оптического тестера;
- До трех длин волн на один порт;
- В режиме оптического тестера совместим с приборами серии ТОПАЗ-7000;
- Программное обеспечение для формирования отчета об измерениях;
- Энергонезависимая память на 450 рефлектограмм;
- Загрузка рефлектограмм и управление измерением от компьютера через USB;
- Малые габариты;
- Яркий цветной дисплей с разрешением 400х240 пикселей и с тачскрином;
- Возможность питания прибора от порта USB компьютера и от внешней батареи с выходом USB 5В, 2А.
-
-
Технические характеристики вариантов исполнения оптического рефлектометра ТОПАЗ-7000-ARXX:
Модель Длина волны Измеритель ТОПАЗ-7101-ARX 850 нм - ТОПАЗ-7102-ARX 1310 нм - ТОПАЗ-7103-ARX 1550 нм - ТОПАЗ-7104-ARX 850 нм / 1300 нм - ТОПАЗ-7105-ARX 1310 нм / 1550 нм - ТОПАЗ-7106-ARX 1310 нм / 1490 нм / 1550 нм - ТОПАЗ-7107-ARX (1625 нм) 1625 нм - ТОПАЗ-7107-ARX (1550/1625 нм) 1550 нм / 1625 нм - ТОПАЗ-7107-ARX (1310/1550/1625 нм) 1310 нм / 1550 нм / 1625 нм - ТОПАЗ-7107-ARX (850/1310/1550 нм) 850 нм / 1310 нм / 1550 нм - ТОПАЗ-7311-ARX 850 нм -85...+7 дБм ТОПАЗ-7312-ARX 1310 нм -85...+7 дБм ТОПАЗ-7313-ARX 1550 нм -85...+7 дБм ТОПАЗ-7314-ARX 850 нм / 1300 нм -85...+7 дБм ТОПАЗ-7315-ARX 1310 нм / 1550 нм -85...+7 дБм ТОПАЗ-7316-ARX 1310 нм / 1490 нм / 1550 нм -85...+7 дБм ТОПАЗ-7317-ARX (1625 нм) 1625 нм -85...+7 дБм ТОПАЗ-7317-ARX (1310/1550/1610 нм) 1310 нм / 1550 нм / 1610 нм -85...+7 дБм ТОПАЗ-7317-ARX (1310/1550/1625 нм) 1310 нм / 1550 нм / 1625 нм -85...+7 дБм ТОПАЗ-7317-ARX (850/1310/1550 нм) 850 нм / 1310 нм / 1550 нм -85...+7 дБм ТОПАЗ-7321-ARX 850 нм -60...+26 дБ ТОПАЗ-7322-ARX 1310 нм -60...+26 дБ ТОПАЗ-7323-ARX 1550 нм -60...+26 дБ ТОПАЗ-7324-ARX 850 нм / 1300 нм -60...+26 дБ ТОПАЗ-7325-ARX 1310 нм / 1550 нм -60...+26 дБ ТОПАЗ-7326-ARX 1310 нм / 1490 нм / 1550 нм -60...+26 дБ ТОПАЗ-7327-ARX (1625 нм) 1625 нм -60...+26 дБ ТОПАЗ-7327-ARX (1310/1550/1625 нм) 1310 нм / 1550 нм / 1625 нм -60...+26 дБ ТОПАЗ-7327-ARX (850/1310/1550 нм) 850 нм / 1310 нм / 1550 нм -60...+26 дБ Технические характеристики оптического рефлектометра ТОПАЗ-7000-ARX:
Параметр Значение Оптический рефлектометр Динамический диапазон, дБ > 32 Мертвая зона по событию, м < 3 Мертвая зона по затуханию, м < 10 Число точек рефлектограмм 4096 Минимальное разрешение, м 0,7 Длительность импульса, нс 10/40/150/500/1000/3000/10000/20000 Оптический тестер Относительная нестабильность источника излучения (за 8 часов), дБ 0,25 Режимы работы источника излучения CW, 270 Гц, 2кГц, CW* Погрешность измерения мощности, дБ 0.3 Диапазон индикации оптической мощности, дБм -85...+7 или -60....+26 Длины волн калибровки 850, 1310, 1490, 1550, 1625 Рабочий диапазон длин волн 800-900 нм, 1200-1700 нм, шаг 1 нм Единицы измерения дБм, мВт, мкВт, нВт, дБ Общие характеристики Питание Встроенная аккумулятрная батарея, USB, внешний блок питания 5В, 0.5А Рабочая температура, ºC (влажность, %) -10 … +40, (95%) Размер (Ш x В x Г), мм 80 x 170 x 42 Вес, кг 0.6 -
Комплект поставки ТОПАЗ-7000-ARX
№ Наименование ТОПАЗ-7101-ARX,
ТОПАЗ-7102-ARX,
ТОПАЗ-7103-ARX,
ТОПАЗ-7104-ARX,
ТОПАЗ-7105-ARX,
ТОПАЗ-7106-ARX,
ТОПАЗ-7107-ARXТОПАЗ-7311-ARX,
ТОПАЗ-7312-ARX,
ТОПАЗ-7313-ARX,
ТОПАЗ-7314-ARX,
ТОПАЗ-7315-ARX,
ТОПАЗ-7316-ARX,
ТОПАЗ-7317-ARX,
ТОПАЗ-7321-ARX,
ТОПАЗ-7322-ARX,
ТОПАЗ-7323-ARX,
ТОПАЗ-7324-ARX,
ТОПАЗ-7325-ARX,
ТОПАЗ-7326-ARX,
ТОПАЗ-7327-ARX1 Оптический рефлектометр ТОПАЗ-7000-ARX в выбранном исполнении 1 1 2 Блок питания 5В 1 1 3 Патч-корд FC-FC 1 1 4 CD-диск с программным обеспечением 1 1 5 Кабель USB 1 1 6 Комплект оптических адаптеров измерителя мощности FC, SC, ST - 1 7 Сумка для переноски 1 1 8 Руководство по эксплуатации 1 1 Дополнительная комплектация ТОПАЗ-7000-ARX:
(Поставляется за отдельную плату)
№ Наименование 1 Входной адаптер LC 2 Оптический кабель, армированный соединителями 3 Вспомогательный оптический кабель 4 Блок питания от сети 220 В -
