AQ7280 — рефлектометр оптический

Код товара: 63551
  • Описание рефлектометра оптического AQ7280:

    Как и прежде, основное назначение рефлектометра Yokogawa AQ7280 – измерение параметров волоконно-оптических линий, для чего он, помимо OTDR-измерений, может выполнять функции измерителя оптической мощности, источника стабилизированного излучения, источника видимого света и контроля качества оптических разъемов (видеомикроскопа). Сразу следует отметить, что большинство этих функций теперь могут выполняться одновременно.

    Рефлектометр оптический AQ7280 выпускается в двадцати трех модификациях:
    - AQ7280-HR/SB;
    AQ7280-HR/SB+AQ7282A-UFC;
    AQ7280-HR/SB+AQ7282A-UFC/PC/SLS;
    AQ7280-HR/SB+AQ7283A-UFC;
    AQ7280-HR/SB+AQ7283A-UFC/PC/SLS;
    - AQ7280-HR/SB+AQ7284A-UFC;
    AQ7280-HR/SB+AQ7284A-UFC/PC/SLS;
    AQ7280-HR/SB+AQ7285A-UFC;
    AQ7280-HR/SB+AQ7285A-UFC/PC/SLS;
    AQ7280-HR/SB+AQ7282G-UFC;
    AQ7280-HR/SB+AQ7282G-UFC/PC/SLS;
    - AQ7280-HR/SB+AQ7283E-UFC;
    AQ7280-HR/SB+AQ7283E-UFC/PC/SLS;
    AQ7280-HR/SB+AQ7283F-UFC;
    AQ7280-HR/SB+AQ7283F-UFC/PC/SLS;
    AQ7280-HR/SB+AQ7283H-UFC;
    AQ7280-HR/SB+AQ7283H-UFC/PC/SLS;
    AQ7280-HR/SB+AQ7283K-UFC;
    AQ7280-HR/SB+AQ7283K-UFC/PC/SLS;
    AQ7280-HR/SB+AQ7284H-UFC;
    AQ7280-HR/SB+AQ7284H-UFC/PC/SLS;
    AQ7280-HR/SB+AQ7282A-UFC+AQ7282M-UFC;
    AQ7280-HR/SB+AQ7282A-UFC/PC/SLS+AQ7282M-UFC/SLS.

    Внешний вид

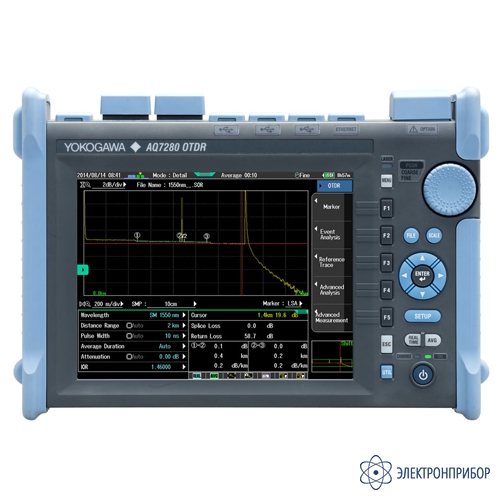

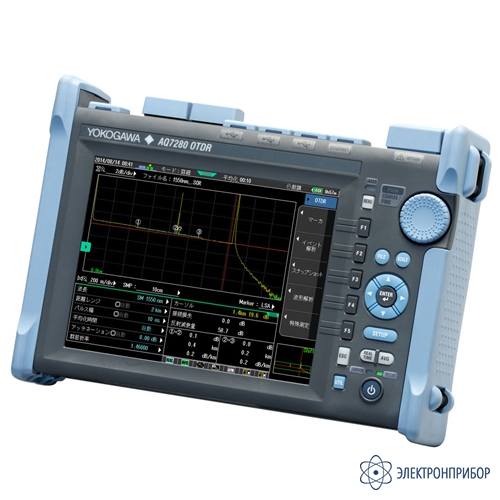

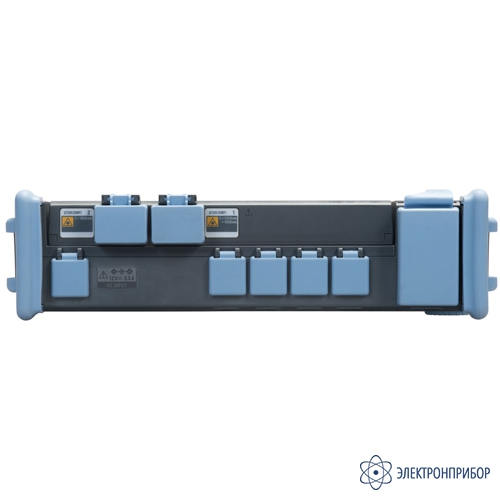

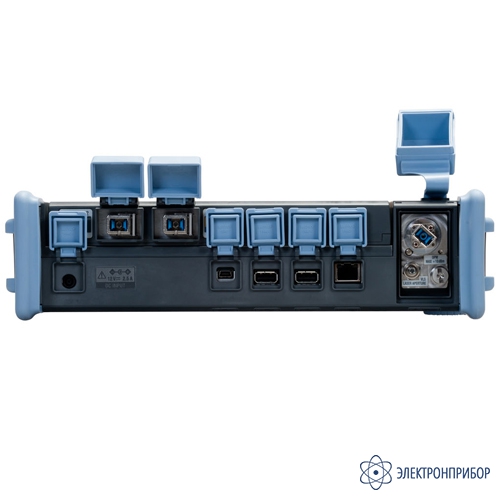

    Новый рефлектометр Yokogawa AQ7280 имеет такое же высокое качество изготовления, как и модель AQ7275. Хорошо пригнанные панели корпуса, обрезиненная защита от ударов, плотно прилегающие защитные крышки разъемов, отсутствие движущихся частей и вентиляционных отверстий позволяют уверенно применять Yokogawa AQ7280 в полевых условиях.

    В рефлектометре Yokogawa AQ7280 сохранились и другие особенности Yokogawa AQ7275 – горизонтальная ориентация, большой дисплей, расположение кнопок управления, размеры и вес. Но при внимательном изучении можно увидеть множество серьезных изменений. Самые важные из них – модульная конструкция, сенсорный экран с полностью дублированным управлением, сверхмощная аккумуляторная батарея и многозадачная операционная система.

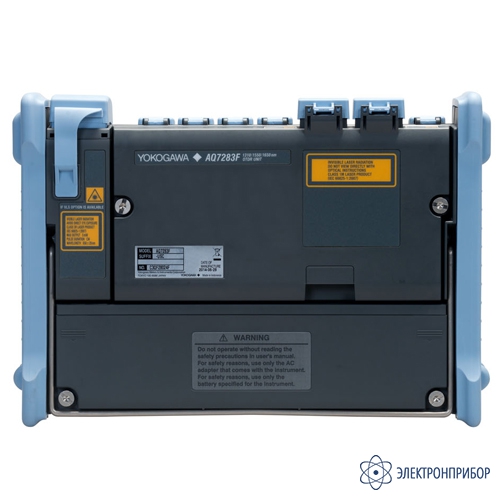

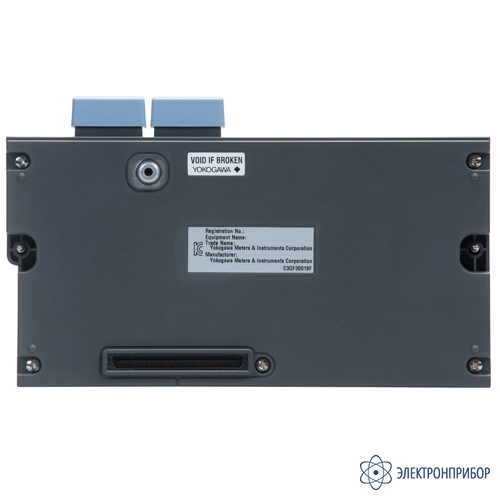

    Новый рефлектометр Yokogawa AQ7275 теперь имеет модульную конструкцию. В него могут устанавливаться легкосъемные взаимозаменяемые модули OTDR (12 моделей). Также есть место для легкосъемного блока измерителя оптической мощности и источника видимого излучения OPM/VLS (5 моделей). В комплект AQ7280 входит заглушка на случай отсутствия блока OPM/VLS.

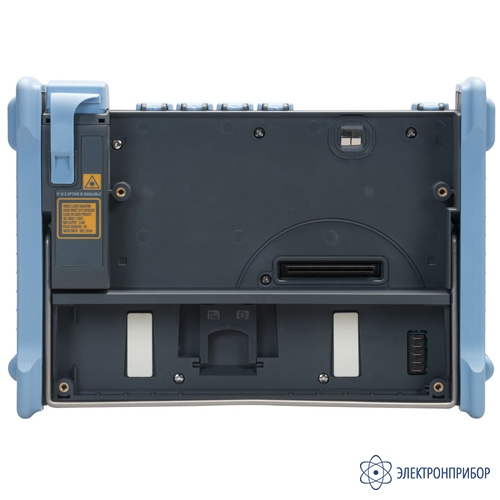

    Аккумуляторная батарея устанавливается в отдельный отсек, который также имеет легкосъемную крышку. Под батареей находится разъем для установки SD карты памяти. Простота снятия модулей обеспечивается специальной конструкцией подпружиненных крепежных винтов. Они имеют большой шлиц и для их отвинчивания можно использовать не только отвертку, но и монету. Кроме этого, такая конструкция креплений обеспечивает максимальную защиту от попадания внутрь пыли и влаги.

    Включение прибора

    Рефлектометр Yokogawa AQ7280 готов к работе через 8 секунд после включения, что является лучшим временем среди всех аналогичных приборов. Это достигается благодаря специально разработанной под данный прибор операционной системе. Помимо высокого быстродействия, операционная система не «виснет» и не боится вирусов. Кроме того, она стала многозадачной в отличие от системы в предыдущей модели Yokogawa AQ7275. Это означает, что на большом экране прибора можно отобразить сразу несколько окон для одновременного выполнения разных функций. Например, во время снятия рефлектограммы на одном волокне можно проводить измерение оптической мощности на другом волокне и проверять состояние оптического разъема на третьем волокне.

    Основные особенности

    Важная особенность AQ7280, которая сразу бросается в глаза – сенсорный экран, причем он выполнен по емкостной технологии, в отличие от устаревшей и менее удобной резистивной технологии у других аналогичных приборов. Для лучшего понимания, в чем преимущество емкостного сенсорного экрана, можно отметить, что он используется во всех современных планшетах и смартфонах. Теперь не нужно использовать стилус, появляется возможность растягивать или сжимать изображение рефлектограммы движениями пальцев прямо на экране.

    Рефлектометр AQ7280 имеет полностью дублированное управление - можно управлять любыми операциями, как на сенсорном экране, так и с помощью кнопочного интерфейса, причем в любых комбинациях. Кому то привычнее работать на экране, кому то – кнопками, новый рефлектометр устроит всех пользователей. Благодаря полностью дублированному управлению сохраняется возможность работы в неблагоприятных условиях, например, когда оператор вынужден работать в перчатках при низкой температуре.

    Следующая важная особенность – аккумуляторная батарея. Теперь она имеет рекордную емкость 7500 мАч, что обеспечивает возможность работы в режиме непрерывных OTDR-измерений до 10 часов или 15 часов по рекомендациям Telcordia GR-196-CORE Issue2 2010. Такого времени автономной работы не имеет ни один аналогичный прибор. Как и у предыдущей модели AQ7275, сохранена возможность подзарядки батареи во время работы.

    Экранное меню имеет ту же структуру, что и у модели AQ7275, но главная страница претерпела существенные изменения. В соответствии с современными тенденциями, все опции и функции прибора теперь представлены на главной странице в виде наглядных иконок, что обеспечивает быстрый доступ ко всем возможностям нового рефлектометра Yokogawa AQ7280.

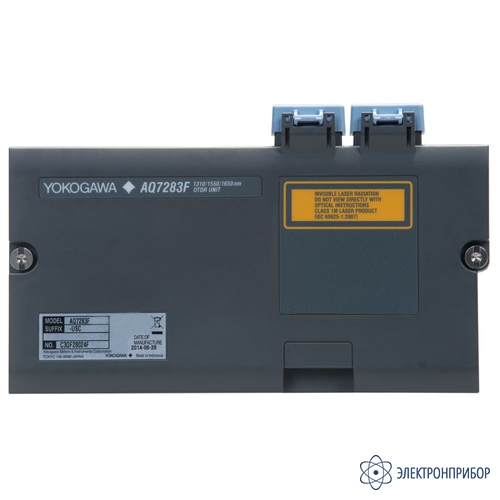

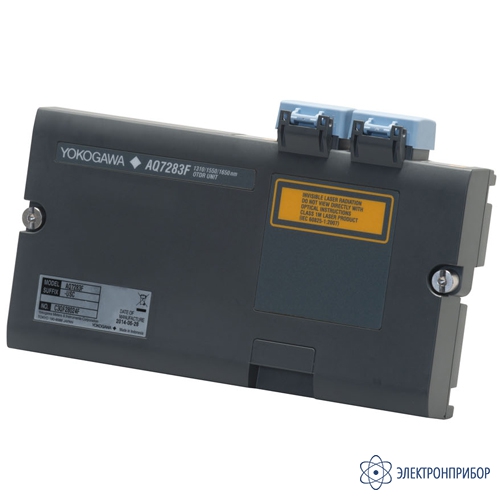

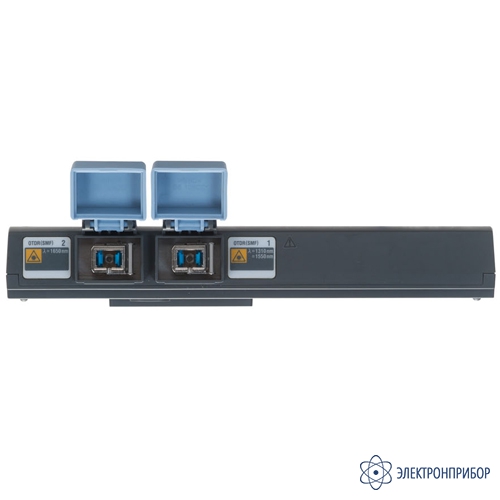

    Модули рефлектометра

    Как уже было сказано, на данный момент компания Yokogawa предлагает для AQ7280 12 различных модулей рефлектометра, отличающихся длинами волн измерения (ММ: 850 и 1300 нм, SM: 1310, 1383, 1490, 1550, 1625, 1650 нм) и динамическим диапазоном измерений (до 50 дБ для модуля AQ7285A). Мертвая зона уменьшена и составляет 3,5 - 4 метра. Минимальный диапазон расстояний измерения теперь составляет 200 метров. Модули AQ7283F или AQ7283E с фильтрованной длиной волны 1650 или 1625 нм позволяют проводить измерения на «светлых» волокнах, например, в работающих PON-сетях.

    Выбор модулей позволяет применять рефлектометр AQ7280 как для магистральных, так и для локальных и городских сетей связи. При этом для работы на коротких трассах, когда становится важнее компактность, а не мощность прибора, можно применять другую серию рефлектометров производства Yokogawa - AQ1200.

    В модулях рефлектометра предусмотрены опции источника излучения (SLS) и контроля мощности (PC). Опция контроля мощности позволяет оперативно проверить наличие излучения в линии перед проведением OTDR-измерений.

    Дополнительные модули и аксессуары

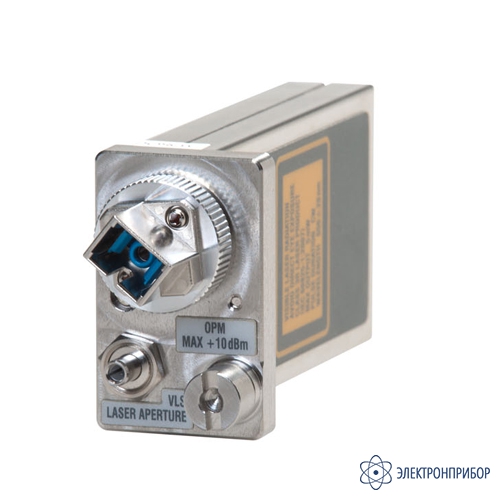

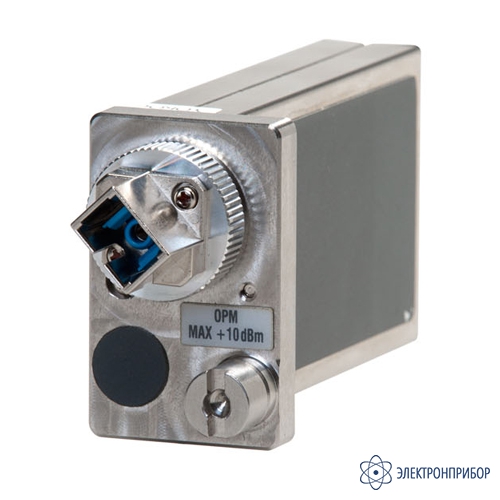

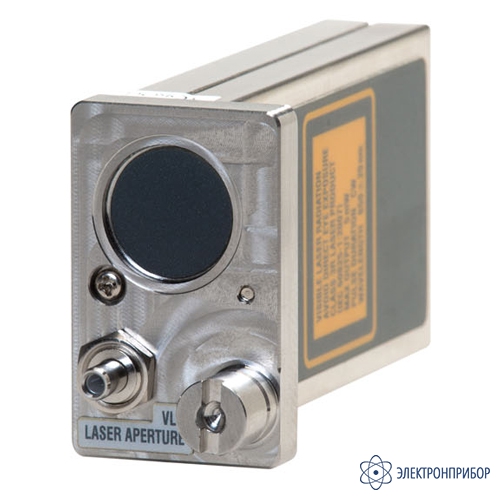

    Для модуля измерителя оптической мощности OPM/VLS предлагается 5 моделей, отличающихся диапазоном измерений (стандартный от -70 до +10 дБм, высокой мощности от -50 до +27 дБм) а также наличием источника видимого излучения (красный свет с длиной волны 650 нм).

    В рефлектометре Yokogawa AQ7280 есть функция проверки качества разъемов с помощью видеощупа, подключаемого в USB-порт. Пользователь может проверить чистоту разъемов перед проведением измерений, чтобы избежать некорректных измерений. С помощью дополнительной программной опции FST можно провести автоматический анализ полученного с помощью видеощупа изображения в соответствии со стандартом IEC61300-3-35 и оценку Годен/Не годен.

    Для организации беспроводного соединения для передачи данных в AQ7280 можно установить специальную SD-карту с функцией Wi-Fi. У пользователя появляется доступ к результатам измерений и возможность переслать файлы по электронной почте или выложить в облачное хранилище, используя любой смартфон. Программное обеспечение для смартфона бесплатно и доступно на сайте www.yokogawa.com. Для переноса данных с рефлектометра на компьютер можно также воспользоваться USB-картой памяти.

    С помощью портов USB или Ethernet можно организовать удаленное управление рефлектометром Yokogawa AQ7280.

    Измерения

    Качество измерений у рефлектометров Yokogawa традиционно находится на очень высоком уровне. Но, конечно, и здесь есть много новых решений. Для OTDR-измерений есть режим «Полный Авто», где нужно выбрать только длины волн измерения, режим «Вручную», который позволяет изменить любой параметр измерения и анализа рефлектограммы, и наконец новый режим «Измерение PON», для быстрых и качественных измерений в пассивных оптических сетях с разветвителями с большим числом ветвления (до 1х128). В этом режиме задается количество разветвителей на трассе (один или два), общий коэффициент деления и направление измерений. Прибор сам установит оптимальные параметры измерений. Конечно, остается возможность изменить эти параметры вручную. Интересное новинка – с экрана можно временно убрать некоторые неиспользуемые элементы, и тем самым значительно увеличить область отображения рефлектограммы на экране.

    Функции

    Помимо стандартных измерений, в рефлектометре Yokogawa AQ7280 реализованы следующие возможности:

    • Органайзер для измерения многоволоконных оптических кабелей. Эта очень полезная и востребованная функция появилась еще в предыдущей модели AQ7275. Кроме OTDR-измерений, для каждого волокна теперь можно сохранить изображение оптического разъема и оптические потери на этом волокне. Рефлектометр производит оценку Годен/Не годен для каждого волокна в соответствии с предварительно установленными параметрами. Очень удобно, что ячейки таблицы выделяются разными цветами в зависимости от результатов тестирования.
    • Функция «умные измерения». Так назвали возможность измерения трассы с разными длинами измерительного импульса и построение по ним результирующей рефлектограммы с возможностью просмотра разных участков, измеренных с наиболее подходящими параметрами. Это повышает возможность и точность обнаружения слабо выраженных неоднородностей на трассе. Результаты измерений можно вывести не только в привычном виде рефлектограммы, но и в виде очень наглядной схемы с символами найденных неоднородностей.
    • Функция мониторинга оптической линии (измерений по расписанию). В этом режиме прибор выполняет измерения в течение длительного срока через заданные интервалы времени. По результатам измерений строится график изменения какого-то параметра трассы. Можно одновременно выбрать до четырех пунктов наблюдения (потери на участке, потери на неоднородности и т.п.). Функция очень удобна для обнаружения места и причины плавающей неисправности, которая может быть связана, например, с ночными заморозками, ледяным дождем и т.д.
    • Дополнительные возможности анализа, такие, как анализ нескольких трасс одновременно, вычисление разности трасс, анализ трассы с двух сторон, анализ участка трассы сохранились от предыдущей модели AQ7275. Но появилась и новая возможность – автоматический поиск макроизгибов волокна.
    • Создание отчета по измерениям в формате PDF прямо в рефлектометре, для их немедленной отправки по электронной почте или печати на удаленном принтере. Стандартным элементом отчета теперь является изображение торца волокна измеренной трассы. Конечно, отчет является настраиваемым, пользователь сам выбирает, какие элементы следует включать в отчет.

    Обновление ПО также является простой и понятной функцией, выполняемой через меню прибора.

    Особенности рефлектометра оптического AQ7280:

    Надежность

    Надежная работа в полевых условиях.

    Прочная конструкция рефлектометра Yokogawa AQ7280 с защитой от пыли, влаги и осадков, отсутствие движущихся частей и вентиляционных отверстий обеспечивают непревзойденную надежность при эксплуатации в самых тяжелых полевых условиях. Проверенная операционная система предоставляет высокое быстродействие и прекрасную защиту от сбоев и вирусов.

    Модульная конструкция

    Полный спектр измерительных модулей.

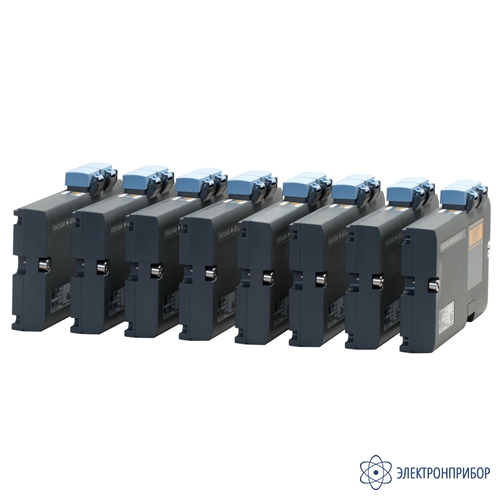

    Yokogawa AQ7280 модульная конструкцияИз 12 модулей рефлектометра Yokogawa AQ7280 можно выбрать одномодовый (SM) или многомодовый (ММ) модуль, с динамическим диапазоном от стандартного до ультравысокого (до 50 дБ), с количеством длин волн от 2-х до 4-х. Дополнительно пользователь может доукомплектовать рефлектометр AQ7280 измерителем мощности, стабилизированным источником излучения, источником видимого света, подключаемым видеомикроскопом в зависимости от своих потребностей.

    Дублированное управление

    Multitouch-сенсорный экран или кнопочное управление.

    Касайтесь, сдвигайте, раздвигайте пальцами или нажимайте кнопки. Выбирайте между сенсорным экраном 8,4-дюйма с высоким разрешением или полноценным кнопочным интерфейсом рефлектометра Yokogawa AQ7280. Причем можно пользоваться любым способом в любых сочетаниях. Управление рефлектометром AQ7280 еще никогда не было таким простым и удобным!

    Быстрая готовность к измерениям

    Всего 8 секунд!

    Благодаря высокоскоростному процессору и эффективной операционной системе, рефлектометр Yokogawa AQ7280 полностью готов к работе всего через несколько секунд после включения. Готов всегда, когда нужно!

    До 15 часов работы от батареи

    Просто продолжает работать.

    Теперь можно работать долго, не беспокоясь о разряде батареи. Установленная в рефлектометр Yokogawa AQ7280 мощная Li-Ion батарея работает до 15 часов по стандарту Telcordia и до 10 часов при постоянно включенном лазере!

    Многозадачность

    Увеличение производительности работы.

    Под управлением высокоэффективной операционной системы рефлектометра Yokogawa AQ7280 можно выполнять несколько задач одновременно. Например, во время проведения рефлектометрических измерений на одном волокне, можно измерять оптическую мощность или проверять чистоту поверхности оптического разъема на другом волокне.

    Удаленное подключение

    Удаленное управление. Удаленная передача данных.

    Рефлектометром Yokogawa AQ7280 можно управлять с удаленного устройства с операционной системой Windows™ через Ethernet. Можно передать результаты измерений из рефлектометра AQ7280 с помощью технологии FlashAir™ и смартфона. Передавайте результаты/отчеты на электронную почту или в виде файла для оперативной оценки результатов измерений!

    «Орлиный глаз»

    Найти нужное событие точно и быстро.

    В Yokogawa AQ7280 при включении наилучшего шага рефлектограммы при больших диапазонах измерений снижаются ошибки отсчета расстояния. При уменьшении ошибки отсчета расстояния пользователь определяет место повреждения c более высокой точностью. Чем быстрее и точнее можно идентифицировать место повреждения, тем быстрее можно выполнить ремонт.

    Программное обеспечение AQ7932

    Подготовка отчетов и паспортизация.

    К рефлектометру Yokogawa AQ7280 прилагается мощное программное обеспечение для обработки и редактирования результатов измерений на компьютере. Функция создания отчетов обеспечивает пошаговое руководство для пользователя в подготовке комплексного отчета в формате Excel с возможностью печати на принтере.

    Удаленное управление

    Проведение измерений на любом расстоянии.

    Можно установить бесплатное программное обеспечение "OTDR Remote Controller", которое обеспечивает управление рефлектометром Yokogawa AQ7280 через USB или Ethernet-интерфейс. При использовании Ethernet-интерфейса рефлектометр может находиться на любом расстоянии от оператора. На экране компьютера имитируется передняя панель рефлектометра с возможностью управления через кнопочный или экранный интерфейс. Использование ПО совместно с опцией Мониторинга (MNT) позволяет создать систему для отслеживания "плавающих" неисправностей.

    Программное обеспечение AQ7940

    Дополнительные возможности удаленного мониторинга.

    ПО AQ7940 открывает более широкие возможности применения рефлектометра AQ7280 для контроля и поиска неисправностей оптических линий. Программное обеспечение получает информацию через Ethernet-интерфейс одновременно от четырех рефлектометров, которые могут находиться в любом регионе. На экране компьютера отображается статус по четырем каналам одновременно или детальная информация по одному каналу. Так как рефлектометры работают в режиме реального времени, ПО AQ7940 помогает определить кратковременные сбои длительностью от 100 мс, которые могут быть вызваны ветром или вибрацией.

  • Технические характеристики рефлектометра оптического AQ7280:

    Параметр Значение
    Применение моделей рефлектометра
    Модули рефлектометра AQ7282A AQ7283A AQ7284A AQ7285A AQ7283E AQ7283F
    Число волн 2 2 2 2 3 3
    Динамический диапазон SM 1310 nm 38 42 46 50 42 42
    SM 1383 nm - - - - - -
    SM 1490 nm - - - - - -
    SM 1550 nm 36 40 45 50 40 40
    SM 1625 nm - - - - 40*¹ -
    SM 1650 nm - - - - - 40*¹
    MM 850 nm - - - - - -
    MM 1300 nm - - - - - -
    Применение Строительство Да Да Да Да Да Да
    Обслуживание "Темные волокна" Да Да Да Да Да Да
    "Светлые" волокна - - - Да Да o*²
    Оптические сети Магистральные - - Да Да - -
    Городские - Да Да Да Да Да
    Сети доступа Да Да Да Да Да Да
    PON-сети Да Да Да Да Да Да
    СКС - - - - - -
    Модули рефлектометра AQ7283H AQ7284H AQ7282G AQ7283K AQ7283J AQ7282M
    Число волн 3 3 3 4 4 2
    Динамический диапазон SM 1310 nm 42 46 38 42 42 -
    SM 1383 nm - - - - 39 -
    SM 1490 nm - - 36 38 - -
    SM 1550 nm 40 45 36 40 40 -
    SM 1625 nm 39 44 - 40 40 -
    SM 1650 nm - - - - - -
    MM 850 nm - - - - - 25
    MM 1300 nm - - - - - 27
    Применение Строительство Да Да Да Да Да Да
    Обслуживание "Темные волокна" Да Да Да Да Да Да
    "Светлые" волокна o*² o*² - o*² o*² -
    Оптические сети Магистральные - Да - - - -
    Городские Да Да Да Да -
    Сети доступа Да Да Да Да Да -
    PON-сети Да Да Да Да Да -
    СКС - - - - - Да
    *¹ порт 2, встроенный фильтр;
    *² при использовании внешнего фильтра
    Характеристики модулей рефлектометра
    Модули рефлектометра AQ7282A AQ7283A AQ7284A AQ7285A AQ7283E AQ7283F
    Длины волн (нм) 1310 ±25/1550 ±25 1310 ±25/1550 ±25, 1625  ±10 1310 ±25/1550 ±25, 1650 ±5 *8 ±10 *9
    Оптических портов 1 2 (Порт 2: 1625 нм с фильтром) 2 (Порт 2: 1625 нм с фильтром)
    Оптическое волокно SM(ITU-T G.652)
    Диапазон длин (км) 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512
    Длительность измерительного импульса (нс) 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000
    Шаг измерения Минимально 2 см
    Точек измерения До 256000
    Точность измерения длины (м) ± (0.75 m + Измеряемое расстояние × 2 × 10–5 + шаг измерения)
    Мертвая зона по разрешению *1 (м) 0,6 0,5 0,6
    Мертвая зона по затуханию *2 (м) 3.5/4 3.5/4, 4
    Динамический диапазон измерения *3 (дБ) 38/36 42/40 46/45 50/50 42/40, 40
    Погрешность измерения потерь *4 ± 0.03 dB/dB
    Погрешность измерения отражения ± 2 dB
    Оптический коннектор Стандартно FC (опционально SC, LC);
    устанавливаются на заводе по заказу FC/APC, SC/APC
    Класс лазера Class 1M Class 1M (1550 нм), Class 3R (1310 нм) Class 1M
    Максимальная мощность оптического импульса - ≤ +15 дБм (1650 нм)
    Габаритные размеры (мм) 211 х 110 х 32
    Вес 420 грамм
    Модули рефлектометра AQ7283H AQ7284H AQ7282G AQ7283K AQ7283J AQ7282M
    Длины волн (нм) 1310 ±25 /1550 ±25 /1625 ±25 1310 ±25 /1490 ±15 /1550 ±25 1310 ±25 /1490 ±25 /1550 ±25 /1625 ±25 1310 ±25 /1383 ±2 /1550 ±25 /1625 ±25 850 ±30 /1300 ±30
    Оптических портов 1
    Оптическое волокно SM(ITU-T G.652) GI50, GI62.5
    Диапазон длин (км) 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100
    Длительность измерительного импульса (нс) 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000*5, 5000*5
    Шаг измерения Минимально 2 см
    Точек измерения До 256000
    Точность измерения длины (м) ± (0.75 m + Измеряемое расстояние × 2 × 10–5 + шаг измерения)
    Мертвая зона по разрешению *1 (м) 0,6 0,6 *6
    Мертвая зона по затуханию *2 (м) 3.5/4/4 3.5/4/4 3.5/4/4/4 4/5*6
    Динамический диапазон измерения *3 (дБ) 42/40/39 46/45/44 38/36/36 42/38 /40/40 42/39 /40/40 25/27*7
    Погрешность измерения потерь *4 ± 0.03 dB/dB
    Погрешность измерения отражения ± 2 dB
    Оптический коннектор

    Стандартно FC (опционально SC, LC);
    устанавливаются на заводе по заказу FC/APC, SC/APC

    Стандартно FC (опционально SC, LC)
    Класс лазера Class 1M Class 1M (1550/1625 нм), Class 3R (1310 нм) Class 1M Class 1M (1490/1550/1625 нм), Class 3R (1310 нм) Class 1M (1383/1550/1625 нм), Class 3R (1310 нм) Class 1M (1300 нм), Class 3R (850 нм)
    Максимальная мощность оптического импульса -
    Габаритные размеры (мм) 211 х 110 х 32
    Вес 420 грамм
    *1 Длительность импульса 3 нс, обратное отражение не более –55 дБ, измеряется по уровню ниже пикового значения на 1.5 дБ, если участок рефлектограммы не находится в режиме насыщения, (Типичное);
    *2 Длительность импульса 10 нс, обратное отражение не более –55 дБ, мертвая зона определяется от начала отражающей неоднородности до точки на рефлектограмме ±0.5 дБ от нормального (релеевского) рассеяния на трассе за неоднородностью. (Типичное);
    *3 Длительность импульса: 20000 ns, время усреднения 3минуты, SNR=1, (Типичное), Уменьшается на 0.5 dB при разъеме angled-PC. Уменьшается на 0.5 dB с опцией /SLS для AQ7284A, AQ7285A и AQ7284H;
    *4 Для потерь 1 dB или менее, точность ±0.05 dB;
    *5 Только для 1300 nm;
    *6 Обратное отражение не более –40 дБ;
    *7 SNR=1, длительность импульса 500 нс (850 нм) / 1 мкс (1300 нм), время усреднения 3 минуты, GI50, (Типичное);
    *8 На уровне 20 дБ ниже пика, при Т=23 С, после прогрева 30 минут;
    *9 На уровне 60 дБ ниже пика, при Т=23 С, после прогрева 30 минут.
    Опции к модулям рефлектометра
    Модули рефлектометра AQ7282A AQ7283A AQ7284A AQ7285A AQ7283E AQ7283F
    Контроль излучения (опция РС) Длины волн (нм) 1310/1490/1550/1625/1650 nm
    Диапазон мощности *1 – 50 ... – 5 dBm
    Точность измерения *2 ±0.5 dB
    Входной порт OTDR port OTDR port *4
    Стабилизированный источник излучения (опция SLS) Длины волн (нм) 1310 ±25/1550 ±25 1310 ±25 /1550 ±25 /1625 ±10 1310 ±25 /1550 ±25 /1650 ±5*5 ±10*6
    Выходная мощность – 3 dBm ±1 dB
    Стабильность*3 (дБ) ±0.05 ±0.05/±0.05, ±0.15
    Модуляция CW, 270 Hz, 1 kHz, 2 kHz
    Выходной порт OTDR port
    Класс лазера Class 1M
    Модули рефлектометра AQ7283H AQ7284H AQ7282G AQ7283K AQ7283J AQ7282M
    Контроль излучения (опция РС) Длины волн (нм) 1310/1490/1550/1625/1650 nm -
    Диапазон мощности *1 – 50 ... – 5 dBm -
    Точность измерения *2 ±0.5 dB -
    Входной порт OTDR port -
    Стабилизированный источник излучения (опция SLS) Длины волн (нм) 1310 ±25/1550 ±25/1625 ±25 1310 ±25 /1490 ±15 /1550 ± 25 1310 ±25/1490 ±25 /1550 ± 25/1625 ±25 1310 ±25/-/1550 ± 25/1625 ±25 850 ±30/1300 ±30
    Выходная мощность – 3 dBm ±1 dB ≥ – 20 dBm
    Стабильность*3 (дБ) ±0.05/±0.05/±0.15 ±0.05/±0.15 /±0.05 ±0.05/±0.15/±0.05/±0.15 ±0.05/-/±0.05/±0.15 ±0.15/±0.15
    Модуляция CW, 270 Hz, 1 kHz, 2 kHz CW, 270 Hz
    Выходной порт OTDR port
    Класс лазера Class 1M
    Опции PC не применяется в модуле AQ7282M, опция SLS не применяется для длины волны 1383 нм в модуле AQ7283J.
    *1 CW, Максимальная безопасная мощность: 0 dBm (1 mW).
    *2 CW, 1310 nm, −10 dBm.
    *3 При постоянной температуре, в течении 5 минут после прогрева 5 минут.
    *4 Не применяется для Port2.
    *5 На уровне 20 дБ ниже пика, при Т=23 С, после прогрева 30 минут.
    *6 На уровне 60 дБ ниже пика, при Т=23 С, после прогрева 30 минут.

    Опции измерителя мощности OPM и источника видимого излучения VLS
    Модель AQ2780
    OPM
    AQ2781
    High Power OPM
    AQ2780V OPM+VLS AQ2781V
    High Power OPM+VLS
    AQ4780
    VLS
    Optical Power Meter (OPM) Длины волн измерения Обычные: 850/1300/1310/1490/1550/1625/1650 nm, Точный режим: от 800 до 1700 nm (шаг 1 nm), режим CWDM: от 1270 до 1610 nm (шаг 20 nm) -
    Диапазон измерений CW +10 ... −70 dBm +27 ... −50 dBm*1 +10 ... −70 dBm +27 ... −50 dBm*1 -
    Диапазон измерений CHOP +7 ... −70 dBm +24 ... −50 dBm*1 +7 ... −70 dBm +24 ... −50 dBm*1 -
    Уровень шумов *2 0.5 nW (–63 dBm) 50 nW (–43 dBm) 0.5 nW (–63 dBm) 50 nW (–43 dBm) -
    Погрешность *3 ±5% -
    Разрешение 0.01dB -
    Размерность Абсолютн.: dBm, mW, μW, nW, Относительн.: dB -
    Модуляция CW, 270 Hz, 1 kHz, 2 kHz -
    Усреднение 1, 10, 50, 100 циклов -
    Хранение данных 100 измерений в файле (до 1000 файлов) -
    Запись журнала измерений Интервал записи: 0.5, 1, 2, 5, 10 сек., Количество измерений: от 10 до 1000 -
    Оптический коннектор Стандартно FC (опционально SC, универсальный адаптер φ1.25) -
    Visible Light Source (VLS) Длина волны - 650 ±20nm
    Выходной уровень - Не менее чем −3 dBm
    Модуляция - CW, CHOP (около 2 Гц)
    Оптич.коннектор - Универсальный адаптер φ 2.5 mm
    Класс лазера - Class 3R
    Габаритные размеры (мм) 47 х 87 х 29
    Вес 140 грамм
    *1 от 1300 до 1600 nm;
    *2 при 1310 nm;
    *3 Уровень: 100 μW (-10 dBm), CW, 1310 ±20 nm, ширина спектра: ≤10 nm, SM (ITU-T G.652), FC/PC, установленная длина волны измерения ±0.5 nm, исключая потери на коннекторах.
    Характеристики базового блока рефлектометра
    Дисплей *1 8.4 дюйма цветной TFT LCD(Разрешение 800х600,Многоточечный сенсорный экран емкостного типа)
    Интерфейсы Блок х1, Модуль х1, USB2.0 x 3(TYPE A × 2, TYPE B (mini) × 1) *2, Ethernet (10/100BASE-T, Опция), SD card х1
    Удаленное управление USB TYPE B (mini), Ethernet (опция)
    Сохранение данных Устройства Внутренняя память ( >1000 файлов), USB-flash память, SD card память
    Форматы Запись: SOR,CSV,SET,BMP,JPG,CFG,PDF, Чтение: SOR, SET
    Габаритные размеры 287 мм (W) × 210 мм (H) × 80 мм (D)
    Вес Примерно 2,2 кг, включая батарею, исключая блок OTDR и модуль OPM / VLS
    Функции OTDR Разрешение По горизонтали: 1 см. По вертикали: 0,001 дБ
    Групповой индекс От 1.30000 до 1.79999 (с шагом 0.00001)
    Размерность длины км, миля, килофут
    Измерения Измерение расстояния, прямых потерь, отражения, потерь на обратное рассеяние между двумя точками
    Анализ Несколько трасс, Анализ с двух сторон, Разность трасс, Анализ участка, Поиск макроизгибов
    Другое Органайзер для многоволоконных кабелей, Поиск обрыва, Подзсказки в процессе работы, Составление отчетов, Автопоиск неоднородностей, Оценка Годен/Негоден, Мониторинг кабеля (опция /MNT), Умный измеритель (опция /SMP)
    *1 Экран LCD может содержать некоторое количество нерабочих пикселей (не более 0,002% общего количества). Это не является признаком неработоспособности прибора.
    *2 USB TYPE A для устройств сохранения, принтера и видеомикроскопа. USB TYPE B(mini) для удаленного управления и передачи файлов на PC.
    Общие характеристики рефлектометра
    Эксплуатация (измерения) Температура –10°C ... 50°C ( 0°C ... 40°C: если используется AC адаптер, 0°C ... 35°C: если производится заряд батареи)
    Влажность 0% ... 90% (без конденсации) ( 20 ... 90% если используется AC адаптер)
    Высота (над у.м.) Не более 4000 метров
    Хранение Температура –20°C ... 60°C
    Влажность 0% ... 90% (без конденсации)
    Электропитание (АС адаптер) 100 ... 240 VAC, 50/60 Hz
    Батарея Тип Lithium-ion
    Время работы *1 15 часов (Telcordia GR-196-CORE Issue2 2010);
    10 часов *2 (Непрерывные измерения)
    Время заряда *1 До 6 часов
    EMC*3 Излучение EN61326-1 class A, EN55011 class A, group 1
    Защищенность EN 61326-1 Table2
    Стандарт безопасности *3 Laser: IEC 60825-1 Class 1M/Class 3R, FDA 21CFR1040.10
    Стандарт по экологии *3 EN50581
    *1 Типичное;
    *2 Включен режим энергосбережения, не работает модуль OPM/VLS;
    *3 Распостраняется на AQ7280 основной блок, блок OTDR, модуль OPM, модуль VLS
  • Комплект поставки AQ7280

    Наименование Количество
    1 Рефлектометр оптический AQ7280 в соответствующей модификации 1
    2 Сетевой адаптер с сетевым шнуром 1
    3 Универсальный оптический адаптер FC (сменный) 1
    4 USB flash-карта памяти от 4 Гб 1
    5 Мягкий кейс для переноски 1
    6 Ремень для переноски рефлектометра 1
    7 Боковой ремешок-ручка 1
    8 Руководство пользователя на русском и английском языках 1
    9 Программное обеспечение для обработки рефлектограмм и подготовки отчетов 1
  • Модификации AQ7280
