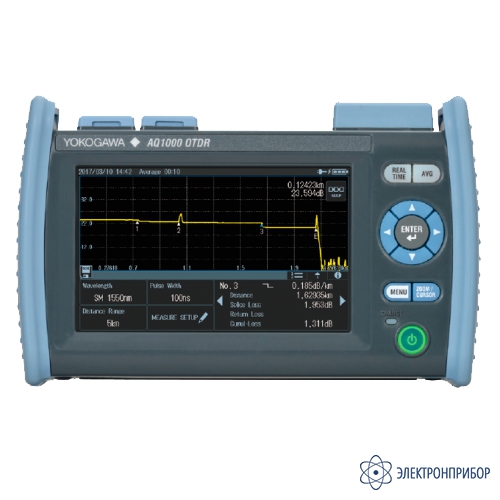

AQ1000 — рефлектометр оптический

Код товара: 63517
  • 2 варианта исполнения

    • Гарантия

      1 год

    • Производитель

      Yokogawa

    Описание рефлектометра оптического AQ1000:

    Компания Yokogawa выпустила новый компактный рефлектометр Yokogawa AQ1000 для монтажных или эксплуатационных работ на городских сетях. Прибор является самым компактным и легким в линейке, а благодаря максимальной простоте конструкции имеет очень низкую цену. Yokogawa AQ1000 имеет режим "одна кнопка", при котором в полностью автоматическом режиме производятся измерения, анализ полученных результатов с прохождение теста Годен / Не годен и запись результатов. Для удобства пользователя результаты могут быть представлены как в виде традиционной рефлектограммы, так и в виде последовательной схемы иконок для наглядной интерпретации.

    Несмотря на простоту, рефлектометр Yokogawa AQ1000 имеет высокое быстродействие, время загрузки менее 10 секунд, современный цветной сенсорный экран 5 дюймов, емкую батарею с временем автономной работы не менее 10 часов. В рефлектометре Yokogawa AQ1000 есть режим измерений в реальном времени, а также уже встроенные опции измерителя мощности и источника излучения. По желанию заказчика может быть добавлен источник видимого излучения.

    Рефлектометр Yokogawa AQ1000 выпускается в двух модификациях:
    - AQ1000-UFC;
    - AQ1000-UFC/VLS.

    Особенности рефлектометра оптического AQ1000:

    • Полноценный рефлектометр с экраном 5 дюймов;
    • Вес всего 660 грамм;
    • Сенсорный экран емкостного типа;
    • Полное тестирование нажатием одной кнопки;
    • Мощная батарея - 10 часов автономной работы.

  • Технические характеристики рефлектометра оптического AQ1000:

    Параметр Значение
    Модуль рефлектометра
    Длины волн, нм 1310±20 / 1550±20
    Применяемое волокно SM (ITU-T G/652)
    Диапазон расстояний, км 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 256
    Ширина импульса, нс 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000
    Разрешение считывания Минимум 5 см
    Число точек в рефлектограмме Максимум 256000
    Точность измерения расстояния ±(1 м + измеряемое расстояние х 2 х 10¯⁵ ± 1 разрешение считывания)
    Мертвая зона По событию, м ≤0.75
    По затуханию, м 4/5
    Динамический диапазон, дБ 32/30
    Точность измерения потерь ±0.03 дБ/дБ
    Точность измерения отражения ±2 дБ
    Класс лазера Class 1M
    Общие характеристики
    Экран 5 дюймов цветной TFT LCD WVGA (емкостной сенсорный экран);
    разрешение 800 х 480 точек
    Интерфейсы USB 2.0 x 2;
    Type A x 1;
    Type micro B x 1
    Размеры 185 х 116 х 56 мм
    Вес 660 грамм
    Условия окружающей среды Температура При эксплуатации -10...+50 ºC;
    10...35 ºC при зарядке, исключая зарядку с помощью USB-адаптера;
    при хранении -20...+60 ºC
    Влажность 5...90% RH (без конденсации)
    Высота над уровнем моря 4000 м или меньше
    Электропитание Постоянное 5 В±10%, максимум 1,5 А
    Аккумуляторная батарея Тип Литий-ион полимер
    Время работы 10 часов или больше (Telcordia GR-196-CORE Issue 2, сентябрь 2010)
    Время зарядки 5 часов (типичное)
    Стандарт безопасности EN61010-1
    Лазерная безопасность IEC/EN 60825-1:2007;
    GB7247/1-2012;
    FDA 21CFR1040.10 и 11
    Электромагнитная совместимость Излучение EN61326-1 Class A;
    EN55011 Class A Group1
    Помехоустойчивость EN61326-1 Table 2

  • Комплект поставки AQ1000

    № Наименование Количество
    1 Рефлектометр оптический AQ1000 в соответствующей модификации 1

  • Модификации AQ1000
