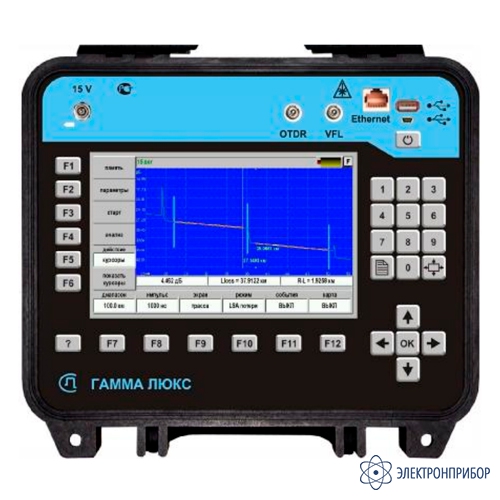

Гамма Люкс — оптический рефлектометр

Код товара: 63818
  • 40716-15
    12 вариантов исполнения

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      40716-15 до 28.02.2025

    • Производитель

      СВЯЗЬПРИБОР, Россия

    Назначение оптического рефлектометра Гамма Люкс:

    Рефлектометр оптический Гамма Люкс предназначен для измерения затухания в оптических волокнах и их соединениях, длины и их расстояния до мест неоднородностей оптического кабеля и оптических волокон в волоконно-оптических системах передачи. Рефлектометр может применяться при производстве оптического волокна и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи для контроля состояния кабелей и прогнозирования неисправностей в них. Рефлектометр может работать в лабораторных и полевых условиях.

    В виде дополнительной опции прибор содержит лазерный источник излучения на длину волны 650 нм для визуального определения повреждения ОВ (VFL - Визуализатор).

    Описание оптического рефлектометра Гамма Люкс:

    Гамма Люкс – это полнофункциональный современный оптический рефлектометр, обладающий широким набором стандартных для OTDR функций, как у большинства мировых лидеров (Yokogawa, Viavi, EXFO) а также удобными специфичными функциями.

    Стандартные функции:

    • Измерения в ручном и автоматическом режиме;
    • Анализ рефлектограмм в автоматическом, полуавтоматическом и ручном режиме;
    • Сохранение рефлектограмм в стандарте SOR, спецификация GR-196-CORE OTDR (SR-4731);
    • Сравнение на экране нескольких рефлектограмм (до 10 штук);
    • Настройка шаблона имени файла при сохранении, проведение серии измерений одной кнопкой;
    • Поддержка двусторонних измерений линий в соответствии с рекомендацией ITU-T G.650;
    • Проверка активного волокна и качества соединения прибора с волокном;
    • Автоматические измерения на двух длинах волн и сохранение файлов;
    • Большой объем памяти для сохранения рефлектограмм, более 2500 sor-файлов;
    • Порт USB-host для подключения Микросокпа, USB-flash накопителей или компьютерной мыши;
    • Порт USB-device для подключения к ПК;
    • Опция PM (измерителя оптической мощности);
    • Опция VFL (лазер 650нм);
    • Опция Микроскопа;
    • Функция источника оптического излучения для измерителя оптической мощности.

    Специфичные функции:

    • Измерение линий по шаблонам (сохраненным заранее опорным рефлектограммам). Удобно при периодических проверках линий по системе PASS/FAIL;
    • Порт Ethernet для подключения к LAN и WAN сетям, гибкая настройка сетевых параметров;
    • Удаленное управление прибором по протоколу TCP/IP с ПК или мобильных устройств, при помощи ПО "OTDRView" или "Gamma OTDR";
    • Возможность использования прибора в качестве удаленного измерительного модуля в составе системы мониторинга;
    • Автоматическое проведение двусторонних измерений линий в паре двух приборов (MASTER/SLAVE), при подключении приборов к одной TCP/IP сети;
    • Привязка событий на рефлектограмме к координатам геолокации, загрузка kml-файлов и отображение трассы и событий рефлектограммы на online-карте (GoogleMaps);
    • Удаленный рабочий стол через WEB-браузер;
    • Возможность подключения к FTP-серверам, для сохранения рефлектограмм. Удобный браузер по папкам и файлам внутри прибора, на подключенном USB-флэш носителе, и на подключенном FTP-сервере;
    • Ping - тест удаленного хоста по сети;
    • Опция MTDR (рефлектометра для медных линий);
    • Опция 3G.

    Прибор подходит для решения широкого спектра задач, возникающих при строительстве, приемке и эксплуатации ВОЛС различного назначения. Благодаря своему потенциалу и техническим характеристикам он легко справляется с задачами как рутинных измерений, так и экстренных измерений в проблемных точках на различных сетях, будь-то FTTx (Ethernet или PON) или магистральная сеть.

    Рефлектометр Гамма Люкс может содержать две, три или четыре длины волны из списка: 1310/1550/1490/1625/1650 нм. Примеры для заказа: Гамма Люкс M0 1310/1550 или Гамма Люкс M1 1310/1550/1490/1650 F.

    Длины волн Модули по динамическому диапазону Отдельный порт с фильтром
    1310/1550 М0 или М1 -
    1310/1550/1625f М0 или М1 есть
    1310/1550/1650f М0 или М1 есть
    1310/1550/1490 М0 или М1 -
    1310/1550/1490/1625f М0 или М1 есть
    1310/1550/1490/1650f М0 или М1 есть

    В новой версии оптического рефлектометра Гамма Люкс значительно улучшены измерительная и интерфейсная части.

    Новая платформа позволила глубоко модернизировать программное обеспечение прибора, увеличив быстродействие графического интерфейса с пользователем, добавив новые функции(опции) такие, как Микроскоп для феррулов и модуль 3G для работы с онлайн-картой. Ускорилось время загрузки прибора из выключенного состояния до 15 секунд.

    В новой версии прибора установлен высококонтрастный IPS дисплей с ёмкостной сенсорной панелью. Применение этой панели, а также технологии MultiTouch в ПО, позволило в значительной степени сделать работу с рефлектограммами более удобной и комфортной. Теперь такие операции, как расстановка и движение курсоров, увеличение масштаба, скроллинг рефлектограммы по экрану делаются легкими и понятными движениями подушечек пальцев по экрану. Благодаря этому, пользователю теперь не приходится перестраиваться на "особую работу" с экраном прибора после использования таких современных гаджетов, как смартфон или планшет. Все манипуляции осуществляются так же легко и просто как в смартфоне.

    В измерительной части прибора улучшены многие характеристики:

    • прибор может содержать две, три или четыре длины волны из списка: 1310/1550/1490/1625/1650нм. При этом длины волн 1625/1650нм выводятся на отдельный порт с фильтром;
    • минимальная дискретность 2,5 см;
    • количество точек в рефлектограмме до 200 000;
    • мертвая зона по затуханию 5 м;
    • мертвая зона по отражению 1,5 м;
    • динамический диапазон 38/36 дБ* (M0) и 36/34 дБ* (M1);
    • добавлена функция источника оптического излучения для измерителя оптической мощности.

    Интерфейсная часть прибора построена на базе новой современной аппаратной платформы:

    • процессор CPU – четырехядерный, 64-разрядный Cortex-A53, частота 1.6GHz;
    • оперативная память RAM – DDR3 512MB;
    • экран IPS LCD – разрешение 1024x600, диагональ 7", высокая контрастность, широкие углы обзора;
    • емкостная сенсорная панель (Capacitive TouchScreen).

    * - приведены значения динамического диапазона для модуля с длинами волн 1310/1550 нм.

    Новые опции оптического рефлектометра Гамма Люкс:

    Опция Микроскоп. Компактный и удобный микроскоп с оптическим разъемом для феррула подключается по USB к прибору. В специальном приложении на экране прибора отображается видео картинка в реальном времени. Увеличение микроскопа достаточно чтобы рассмотреть поверхность феррула на наличие грязи, пыли или царапин, и оценить качество соединителя. У микроскопа есть удобная функция переключения фильтра цифровой обработки изображения, которая позволяет выявить даже самые мелкие пылинки на ферруле. Также есть возможность сохранить картинку с высоким разрешением в файл на флеш память прибора.

    Опция 3G. Встраиваемый модуль мобильного интернета позволяет легко привязывать события на рефлектограмме к координатам на online-карте (Google-maps). Благодаря мобильному интернету, прибор автоматически подгружает карту той местности, где сейчас находится прибор. Применение online-карты дает выгодное преимущество по сравнению со статическими (проприетарными) картами, всегда имеется актуальная картографическая информация, что особенно важно в городской застройке, при прокладке местных лини ВОЛС. Пользоваться опцией мобильного интернета в приборе легко, для этого нужно лишь вставить активированную симкарту в лоток-держатель на передней панели. Прибор может работать со всеми российскими операторами мобильной связи.

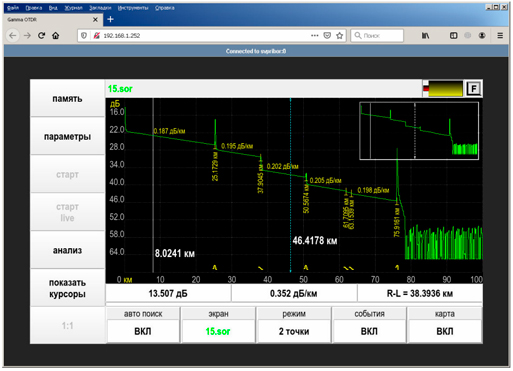

    Функционал удаленного рабочего стола. В новой версии прибора добавлена удобная функция удаленного рабочего стола через WEB-браузер! Как это работает: пользователь запускает на ПК любой современный WEB-браузер (Google Chrome, Mozilla Firefox, Opera, и др.), набирает в адресной строке IP-адрес прибора, и открывается страница удаленного рабочего стола прибора. Далее можно полноценно управлять прибором с ПК с помощью мыши и клавиатуры. Пользователю не нужно устанавливать никакое дополнительное ПО на ПК.

    Этот функционал открывает для пользователей ряд новых возможностей. Например: помощь более квалифицированного специалиста, который находится далеко от места проведения измерений, в подборе параметров измерений или анализе трасс; осуществление контроля проведения сварочно-монтажных работ на линии; также проведение измерений в труднодоступном месте; удаленное обучение работе с прибором, и другое.

  • Технические характеристики оптического рефлектометра Гамма Люкс:

    Параметр Значение
    Список возможных длин волн 1310/1550/1490/1625/1650 нм
    Мертвая зона по затуханию 5 м
    Мертвая зона по отражению 1,5 м
    Минимальная дискретность 2,5 см
    Максимальное число точек 200 000
    Опции VFL, PM, MTDR, Микроскоп, 3G
    Измерительный модуль
    Динамический диапазон M1 36/34 дБ*
    M0 38/36 дБ*
    Платформа
    Процессор 4x Cortex-A53 1.6ГГц
    Экран IPS 7" 1024x600
    Сенсор ёмкостной MultiTouch

    Примечание:
    * - приведены значения динамического диапазона для модуля с длинами волн 1310/1550 нм.

  • Комплект поставки Гамма Люкс

    № Наименование Количество
    1 Оптический рефлектометр Гамма Люкс с волнами в завиисмости от варианта исполнения  1
    2 Блок питания от сети 220 В, выходное напряжение 15 В 1
    3 Кабель интерфейсный USB (соединение с ПЭВМ) 1
    4 Кабель интерфейсный Ethernet прямой (соединение с локальной сетью) 1
    5 Аккумуляторная батарея Li-Ion (в приборе) 1
    6 Кабель оптический соединительный одномодовый с разъемами FC 1
    7 Компакт-диск с программным обеспечением 1
    8 Руководство по эксплуатации 1
