РЕЙС-750, РЕЙС 750, РЕЙС750

Рефлектометры для кабелей связи

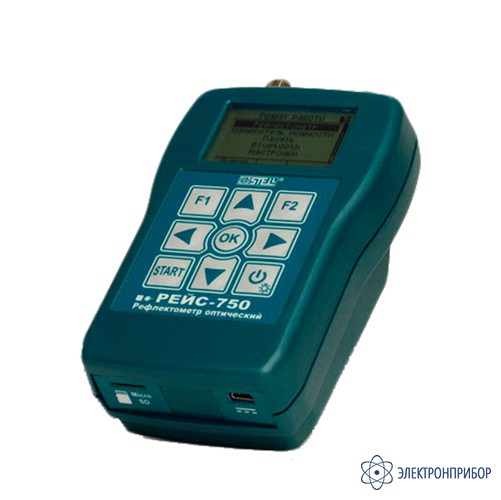

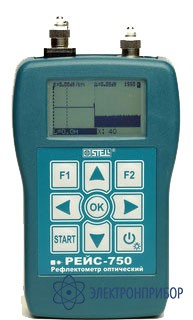

РЕЙС-750 — рефлектометр оптический портативный (с выносным экраном)

Код товара: 40920
  • Акция
    2 варианта исполнения

    Назначение рефлектометра оптического портативного РЕЙС-750:

    Сочетание в одном приборе хороших технических характеристик, широких функциональных возможностей, мощного встроенного вычислителя, компактности, небольшого веса, простоты в обращении и невысокой стоимости делают оптические рефлектометры РЕЙС-750 незаменимыми для работы с оптическими линиями как в полевых, так и лабораторных условиях.

    Рефлектометр оптический портативный РЕЙС-750 позволяет выполнить полное тестирование оптоволоконных линий и предназначен для использования при их монтаже, вводе в эксплуатацию и последующей эксплуатации.

    Поставляется две модификации оптических рефлектометров РЕЙС-750:

    Рефлектометр оптический портативный РЕЙС-750 при своих очень маленьких габаритах заменяет три прибора для измерения оптоволоконных линий:

    • Оптический рефлектометр на две длины волны - 1310/1550 нм, обладающий высоким динамическим диапазоном - 34/32 дБ и малыми величинами мертвых зон -  1м и 4м;
    • Измеритель мощности оптического излучения на нескольких калиброванных длинах волн;
    • Источник излучения на две длины волны.

    РЕЙС-750 обеспечивает два режима работы: автономный режим и режим с выносным экраном.

    В автономном режиме РЕЙС-750 позволяет проводить рефлектометрические измерения в автоматическом режиме, измерять мощность и быть источником излучения.

    Для работы в режиме с выносным экраном нужно соединить прибор РЕЙС-750 по беспроводному интерфейсу Bluetooth с любым устройством (планшет или смартфон), работающим под управлением Android.

    При этом управление прибором РЕЙС-750 и работа с рефлектограммами осуществляется с большого экрана. Кроме того, в этом режиме производится передача данных в облачное хранилище данных. Это обеспечивает работу прибора РЕЙС-750 в группе со специалистами, расположенными удаленно от места измерения.

    Метод оптической рефлектометрии

    РЕЙС-750 работает на основе метода оптической рефлектометрии (OTDR).

    Измерения с помощью оптического рефлектометра основано на явлении обратного рассеяния света в волокне и на отражении света от скачков показателя преломления.

    Сущность этого метода оптической рефлектометрии состоит в том, что с рефлектометра в оптическую линию посылается короткий световой импульс, который распространяется по волокну и, встречая на своем пути неоднородности, частично отражается от них, а частично проходит дальше по оптическому кабелю.

    При распространении светового импульса по волокну он ослабляется в соответствии с коэффициентом затухания волокна. Небольшая часть мощности светового импульса рассеивается. Часть этого рассеянного излучения возвращается назад в оптический рефлектометр. Отраженные от неоднородностей оптические сигналы, задержанные по времени, также возвращаются в оптический рефлектометр.

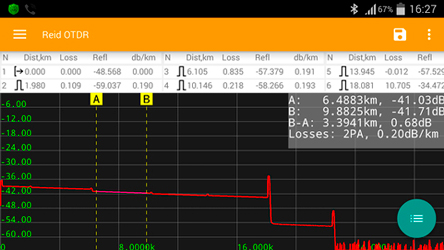

    Все пришедшие из оптической линии сигналы усиливаются, обрабатываются мощным вычислителем оптического рефлектометра и используются для построения и вывода на экран рефлектограммы оптической линии, которая дает наглядное представление о затухании в линии, о длине линии, имеющихся в ней дефектах и их характере.

    Использование оптического рефлектометра РЕЙС-750 для тестирования оптоволоконной линии при монтаже позволит получить максимально полную информацию о характеристиках и всех особенностях смонтированной оптической кабельной системы.

    Эта информация важна как для установщиков так и для владельцев кабельной системы.

    Особенности рефлектометра оптического портативного РЕЙС-750:

    • Два режима работы:
      • Автономный режим - это автоматизированный режим работы, при котором оператор просто запускает процесс измерения, а прибор сам подбирает необходимые параметры, находит все события на трассе и представляет готовую информацию в легкодоступном виде.В случае необходимости (при соответствующей квалификации оператора) можно просмотреть на рефлектограмме все найденные события. Рефлектограмма может быть сохранена в памяти прибора или передана на внешнее устройство;

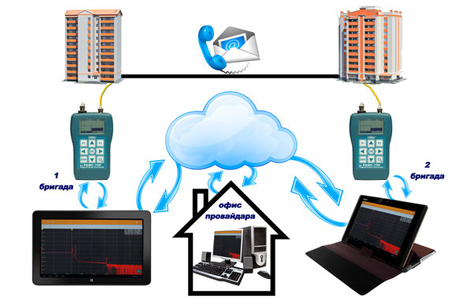

      • Режим с выносным экраном. Этот режим позволяет проводить измерения прибором РЕЙС-750 дистанционно с любого планшета или смартфона, работающих под управлением Android. В этом случае экран планшета (или смартфона) становится как бы вынесенным экраном и пультом управления прибора. Все измерения, а так же передача сохраненных рефлектограмм выполняются по беспроводной технологии. Это позволяет проводить измерения и анализ рефлектограмм более удобно, чем с клавиатуры прибора.. Появляется возможность работать с «облаком», когда только что измеренная рефлектограмма становится доступна не только самому измерителю, но и другим специалистам, имеющим доступ к «облаку». Например, несколько измерителей находящихся в разных местах, проводят измерения и тут же передают полученные рефлектограммы в облако. Опытный специалист, находящийся в офисе компании, загружает их к себе в компьютер и проводит анализ или подготавливает отчет по этим данным.

    • Достаточный динамический диапазон.  Оптический рефлектометр РЕЙС-750 имеет достаточный для городских измерений динамический диапазон - не менее 34/32 дБ, что ставит его в один ряд с более громоздкими и дорогими рефлектометрами;
    • Малые значения мертвых зон по событиям и затуханию. РЕЙС-750 позволяет обнаружить все виды дефектов в оптической линии и точно измерить расстояние до них. Величина мертвой зоны по событию не превышает 1 метра, а мертвая зона по затуханию - не более 4 метров;
    • Малая дискретность считывания. Минимальная дискретность считывания рефлектограммы оптической линии составляет всего 2 сантиметра;
    • Компактность и удобство. Портативный оптический рефлектометр РЕЙС-750 выполнен в удобном пластиковом брызгозащищенном корпусе, имеет малые размеры, удобен в управлении, легко размещается в одной руке. Помещается в любом небольшом кармане рабочей куртки. Это особенно важно при работе в стесненных условиях. Пластмассовый корпус прибора по сравнению с любым металлическим корпусом более комфортен для руки оператора как при теплой, так и при холодной погоде;
    • Простота в использовании. Важным достоинством прибора РЕЙС-750 является простота работы с ним. Уникальное программное обеспечение прибора, разработанное специалистами фирмы СТЭЛЛ, позволяет максимально автоматизировать процесс измерения. Даже начинающий пользователь сможет выполнить измерение оптической линии рефлектометром РЕЙС-750. Достаточно простого нажатия кнопки "СТАРТ", чтобы определить местоположение стыков, соединений, разрывов, определить потери в стыках, сварных швах и получить рефлектограмму измеряемого оптического волокна;
    • Встроенный измеритель мощности и источник излучения. Прибор оснащен встроенным измерителем мощности и источником излучения. OTDR - вход рефлектометра, PM - вход измерителя мощности;
    • Внутренняя и внешняя энергонезависимая память. Для сохранения результатов измерений в прибор встроена энергонезависимая память. Дополнительно можно использовать сменную карту памяти micro-SD объемом до 32 GB. Это позволяет сохранить тысячи трасс оптических линий;
    • Связь с компьютером по USB. Наличие порта mini-USB позволяет легко передавать измеренные рефлектограммы и другие данные из памяти РЕЙС-750 на компьютер. Также легко информация с компьютера может быть передана в прибор;

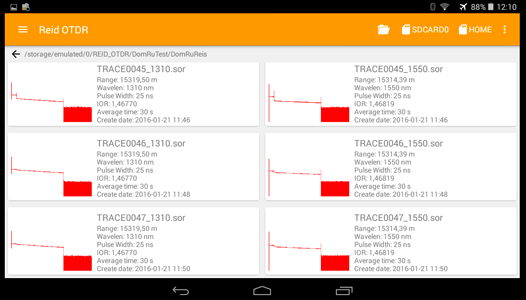

    • Связь по Bluetooth с планшетами и смартфонами под управлением Android. Разработанная специалистами фирмы СТЭЛЛ программа REID OTDR позволяет выполнять все действия с прибором находясь от него за несколько метров. Программу REID OTDR можно бесплатно скачать в Google Play;
    • Стандартный формат файла Bellcore/Telecordia. Прибор поддерживает формат файла SOR версии 2.0, являющийся стандартным для оптических рефлектометров;

    • Небольшой вес. Небольшой вес прибора (всего 0,3 килограмма) позволяет легко носить его в кармане;
    • Невысокая стоимость. Несмотря на широкие функциональные возможности и высокие технические характеристики оптический рефлектометр РЕЙС-750 имеет невысокую стоимость.

  • Технические характеристики рефлектометра оптического портативного РЕЙС-750:

    Параметр Значение
    Рабочие длины волны 1310 / 1550 нм (±20 нм) - для одномодового волокна
    Динамический диапазон не менее 34 / 32 дБ
    Длительность импульса 6...20000 нс
    Мертвая зона по событиям не более 1 м
    Мертвая зона по затуханию не более 4 м
    Разрешающая способность 0,02 м ... 20 м
    Погрешность измерения расстояния ±(0,5м + 0.005% x расстояние + разрешающая способность)
    Диапазон измеряемых расстояний от 0,05 до 240 км
    Показатель преломления 1,000 ... 2,000
    Емкость памяти 1000 рефлектограмм
    Тип памяти встроенная и micro SD емкостью - до 32 GB
    Тип устройства зарядки от USB адаптера 5 В, 1 А (сеть переменного тока 100...240 В, бортовая сеть автомобиля 10...14 В)
    Отображение информации Рефлектограммы и результаты обработки отображаются в графическом виде
    Режимы, параметры и информация - в алфавитно-цифровом и символьном виде
    Дисплей Встроенный экран - размер 1,9" с разрешением 128 х 64 точек, высокая контрастность, хорошая видимость на солнце, подсветка для работы в темноте
    Выносной экран - любой размер с любым разрешением. В качестве подарка с прибором поставляется планшет (с размером экрана 7") и чехол нему
    Коммуникационные интерфейсы - mini USB
    - Bluetooth
    Питание Сеть переменного тока 100...240 В, 50...60 Гц
    4 встроенных аккумулятора размера ААА
    Энергопотребление не более 2 Вт
    Условия эксплуатации Диапазон рабочих температур: -10° С... +50° С
    Габаритные размеры 125 х 80 х 47 мм
    Масса Не более 0,3 кг (со встроенными аккумуляторами)

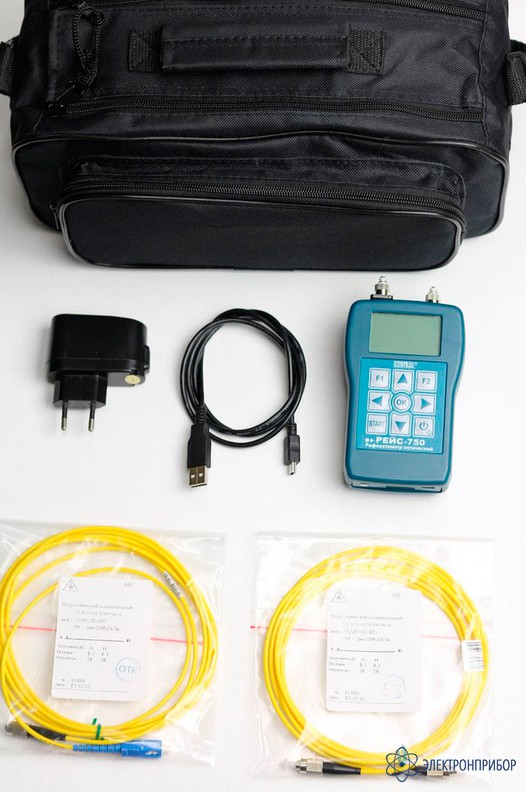

  • Комплект поставки РЕЙС-750

    № Наименование Количество
    1 Рефлектометр оптический РЕЙС-750 выбранной модификации 1
    2 Пачкорд (длина 1,5 м) 2
    3 Аккумулятор ААА 4
    4 Руководство по эксплуатации 1
    5 Сумка для переноски 1

  • Модификации РЕЙС-750

    Подберите модификацию по параметрам
