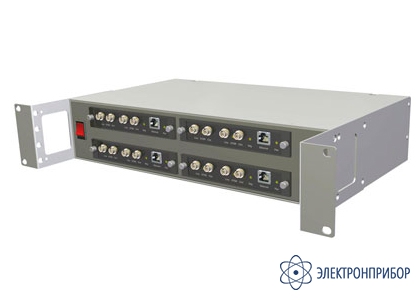

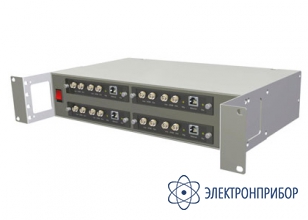

OTDR GammaXM — восьмиканальный оптический рефлектометр для систем мониторинга
Код товара: 63851-
-
Гарантия
12 месяцев
-
Производитель
Назначение восьмиканального оптического рефлектометра для систем мониторинга OTDR GammaXM:
OTDR GammaXM - это восьмиканальный оптический рефлектометр для систем мониторинга. Прибор предназначен для стационарной установки в узлы сети и выполнен в корпусе типоразмера 2U, специально для размещения в 19-дюймовую стойку.
OTDR GammaXM состоит из четырех сменных модулей OTDR. Каждый модуль двуканальный (для измерения двух разных волокон) и оснащен интерфейсом Ethernet для удаленного управления. Таким образом существует возможность "горячей" замены модуля OTDR, без потери работоспособности всей системы. Управление прибором(модулями) а так же проведение измерений осуществляется по протоколу TCP/IP. Настройка сетевой конфигурации сменных модулей осуществляется через встроенный WEBинтрефейс. Предлагается два варианта оптической конфигураций для сменных модулей:
- для мониторинга светлых волокон (LF - Light Fiber);
- для мониторинга темных волокон (DF - Dark Fiber).
Модули для работы на светлом волокне оснащены сквозным каналом и фильтром. На Рис.1 изображены оптические схемы одного измерительного канала для модулей 1310 LF и 1625 LF.

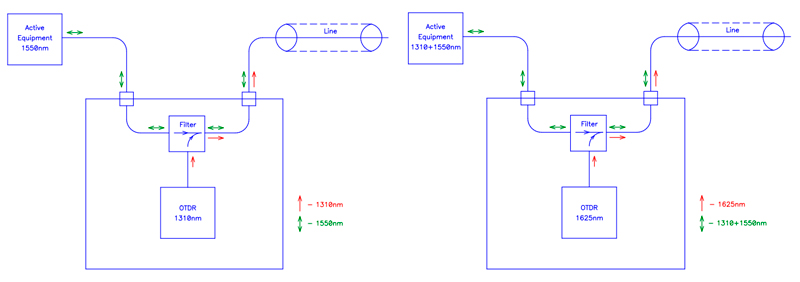

Рис.1. Оптические схемы одного измерительного канала для модулей 1310 LF и 1625 LF
Модули для работы на темном волокне не имеют сквозного канала и предназначены для подключения к одному концу линии. На Рис.2. изображена оптическая схема одного измерительного канала для модулей 1550 DF.

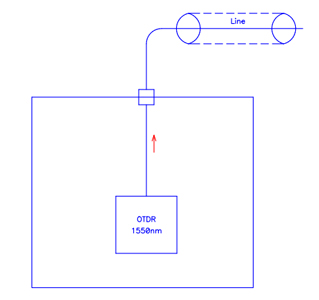

Рис.2. Оптическая схема одного измерительного канала для модулей 1550 DF
-
-
Технические характеристики восьмиканального оптического рефлектометра для систем мониторинга OTDR GammaXM:
Параметр Значение OTDR GammaXM модуль 1310DF OTDR GammaXM модуль 1550DF OTDR GammaXM модуль 1310LF OTDR GammaXM модуль 1625LF OTDR GammaXM шасси Измеряемое волокно светлое светлое темное темное - Длина волны OTDR, нм 1310±15 1625±15 1550±15 1310±15 - Рабочие длины волн 1550 1310+1550 - - - Диапазон рабочих длин волн С, L, (DWDM) O, E, S, С, L, (DWDM) - - - Динамический диапазон, дБ 35 33 34 36 - Тип измеряемого волокна Одномодовое (SMF) Тип оптических разъемов FC/UPC Вносимое затухание для сквозного канала менее 1 дБ Изоляция между сквозным каналом и OTDR не менее 50 дБ Мертвая зона по затуханию, м 9 Мертвая зона по событиям, м 4 Длительность импульса, нс 16 - 20 000 Диапазоны расстояний, км 2.5; 5; 10; 25; 50; 100; 200 Дискретность отображения затухания, дБ 0.001 Максимальное число точек 65000 Минимальная дискретность по расстоянию 20 см Питание ~220 В, максимально 120 Вт Габариты 485 х 235 х 90 мм Масса 6 кг -
Комплект поставки OTDR GammaXM
№ Наименование Количество 1 Восьмиканальный оптический рефлектометр для систем мониторинга OTDR GammaXM с выбарнным модулем 1 -
