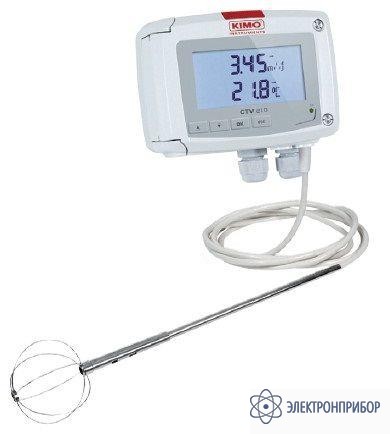

CTV210-HOO — датчик температуры и скорости потока воздуха

Код товара: 32641
  • 60867-15

    Назначение датчика температуры и скорости потока воздуха CTV210-HOO

    Датчик температуры и скорости потока воздуха CTV210-HOO применяется для измерения температуры и скорости потока воздуха.

    Основные свойства датчика температуры и скорости потока воздуха CTV210-HOO

    • Конфигурируемые диапазоны измерений от 0 до 5 м/с (для модели с всенаправленным зондом)
    • Конфигурируемый диапазон измерений температуры от 0 до 50 °С
    • Функция расчета объемного расхода воздуха
    • 4-проводный аналоговый выход 0 - 5/10 В или 0/4 - 20 мА
    • Источник питания напряжением 115 В перем.тока или 230 В перем. тока ±10%, 50-60 Гц
    • Индикатортенденции
    • Корпус из пластика ABS V0, степень защиты IP 65, с дисплеем
    • Установка с помощью системы “1/4 оборота” с настенной пластиной

  • Технические характеристики датчика температуры и скорости потока воздуха CTV210-HOO

    Параметр Значение
    Характеристики корпуса
    Материал Пластик ABS V0 согласно UL94
    Степень защиты IP65
    Дисплей 75 x40мм, ЖК-дисплей,19цифр, 2строки
    Высота цифр Значения: 10 мм; Единицы измерения: 5 мм
    Масса 320 г
    Технические характеристики, измерение температуры
    Диапазон измерения от 0 до +50 °C
    Единицы измерения °C / °F
    Погрешность* ±0,3% от показаний ±0,25 °С
    Время отклика Т90 = 0,9секунды при V воздуха = 1 м/с
    Разрешение 0,1°C / 0,1 °F
    Тип датчика Pt100 1/3 в соответствии со стандартом DIN IEC751
    Окружающая среда Воздух и нейтральные газы
    Технические характеристики, измерение скорости потока воздуха
    Диапазон измерения Модель с всенаправленным зондом: от 0 до 5 м/с
    Единицы измерения м/с, фут/мин, км/час
    Погрешность* (для стандартной модели и модели с всенаправленным зондом) от 0 до 5 м/с: ±3% от показаний ±0,05 м/с
    Разрешение Модель с всенаправленным зондом: от 0 до 5 м/с: 0,01 м/с Все модели: 1 фут/мин/ 0,1 км/ч
    Время отклика Т63 = 1,6 с
    Окружающая среда Чистый воздух
    *Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений,проводимых в таких же условиях, или для измерений, проводимых с требуемой компенсацией.
    Технические характеристики
    Источник питания 115 В перем.тока или 230 В перем. тока ±10%, 50-60 Гц
    Выход 2 x 4 - 20 мА или 2 x 0 - 20 мА, или 2 x 0 - 5 В, или 2 x 0 - 10 В (4 провода)
    Максимальная нагрузка: 500 Ом (0/4 - 20 мА)
    Минимальная нагрузка: 1 кОм (0 - 5/10 В)
    Гальваническая развязка Входы и выходы (модели 115В/230 В перем. тока)
    Потребляемая мощность 5 ВА
    Электромагнитная совместимость EN61326
    Электрическое соединение Винтовая клеммная колодка для кабеля с сечением до 2.5 мм2
    Связь с ПК Кабель типа mini-Din с разъемом USB от компании Kimo
    Окружающая среда Воздух и нейтральные газы
    Условия эксплуатации Воздух и нейтральные газы
    Рабочая температура От 0 до +50°С
    Температура хранения От -10 до +70°С
    Технические характеристики зондов, всенаправленный зонд
    Материал зонда Нержавеющая сталь 316 L
    Размеры Длина: 300 мм, высота: 85 мм
    Рабочая температура от 0 до + 50 °С
    Кабель ПВХ диаметром 4,8 мм, длина 2 м

  • Комплект поставки CTV210-HOO

    № Наименование Количество
    1. Датчик температуры и скорости потока воздуха CTV210-HOO 1
