EClerk-WS-T-I-A — беспроводной датчик температуры с функцией терморегистратора

Код товара: 85813
  • 97398-26
    8 вариантов исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      97398-26 до 14.01.2031

    • Производитель

      РЭЛСИБ

    Сертификаты

    Назначение беспроводного датчика температуры с функцией терморегистратора EClerk-WS-T-I-A:

    Датчик EClerk-WS-T-I-A предназначен для непрерывного контроля с заданной периодичностью: температуры воздуха, газов, жидкостей, сыпучих материалов, неагрессивных к материалу зонда датчика и передачи измеренных значений по радиоканалу, а также , при необходимости, для записи измеренных значений во встроенной памяти.

    Датчик также предназначен для непрерывного мониторинга за условиями перевозки термолабильных грузов (лекарственных препаратов, пищевых продуктов) передавая данные в пути на телефон водителя , а также на удалённый сервер или облачный сервис через телефон или установленный в автомобиле преобразователь интерфейсов (шлюз). По прибытии груза данные об условиях перевозки могут быть также считаны при помощи Мобильного приложения из встроенной памяти датчика.

    Доступны для заказа исполнения: с различной точностью измерения, с выносным или встроенным сенсором, низкой или высокой мощностью.

    Датчики работают с преобразователями интерфейсов GW-Bt/X-X для передачи данных в систему автоматизации, на удалённый сервер или облачный сервис, а также с мобильным приложением EClerk Wireless Monitoring (EClerk-WM). При помощи Мобильного приложения можно также загружать данные из встроенной памяти датчиков (функция автономного регистратора), анализировать данные, формировать Отчёты.

    Особенности беспроводного датчика температуры с функцией терморегистратора EClerk-WS-T-I-A:

    • диапазон измерения -40...+120 °C;
    • температура эксплуатации для исполнения 1: -40...+70 °С, для исполнения 2: 0...+55 °С;
    • пылевлагозащищенный корпус IP54;

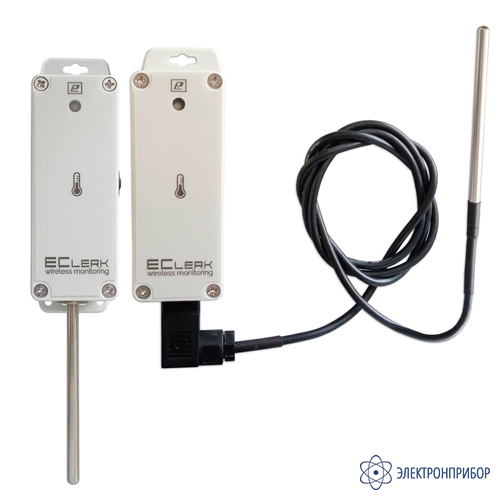

    • сенсор встроенный или выносной;
    • дальность 50 или 200 м;
    • функция терморегистратора.

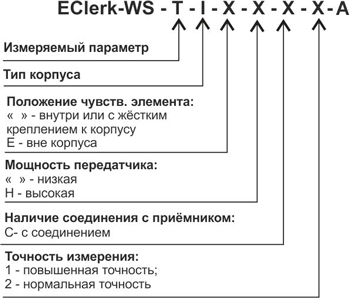

    Варианты исполнения датчика температуры EClerk-WS-T-I:

    Датчик EClerk-WS-T-I-A поставляется в нескольких модификациях в зависимости от положения чувствтительного элемента, мощности передатчика и точности измерения.

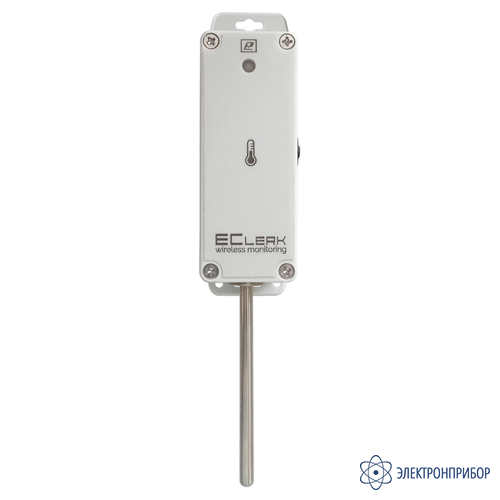

    • EClerk-WS-T-I-C-1-A — сенсор встроенный, мощность передатчика низкая, точность повышенная;
    • EClerk-WS-T-I-C-2-A — сенсор встроенный, мощность передатчика низкая, точность нормальная;

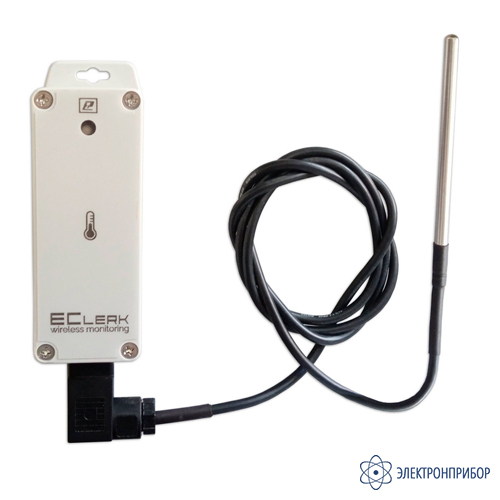

    • EClerk-WS-T-I-E-C-1-A — сенсор выносной, мощность передатчика низкая, точность повышенная;
    • EClerk-WS-T-I-E-C-2-A — сенсор выносной, мощность передатчика низкая, точность нормальная;
    • EClerk-WS-T-I-E-H-C-1-A — сенсор выносной, мощность передатчика высокая, точность повышенная;
    • EClerk-WS-T-I-E-H-C-2-A — сенсор выносной, мощность передатчика высокая, точность нормальная;
    • EClerk-WS-T-I-H-C-1-A — сенсор встроенный, мощность передатчика высокая, точность повышенная;
    • EClerk-WS-T-I-H-C-2-A — сенсор встроенный, мощность передатчика высокая, точность нормальная.

    Описание беспроводного датчика температуры с функцией терморегистратора EClerk-WS-T-I-A:

    Устройство и принцип действия

    Датчик производится в пластиковом пылевлагозащищённом корпусе.

    Датчик преобразует значение температуры в цифровой сигнал, формирует цифровой пакет данных и передаёт его при помощи интерфейса Bluetooth 5. Цифровой пакет данных содержит следующую информацию: наименование датчика, уникальный адрес датчика (MAC-адрес), заводской номер, уровень заряда элемента питания в %, значение измеряемого параметра.

    Данные могут приниматься любыми устройствами, имеющими вход Bluetooth с необходимыми настройками, например: телефонами и планшетами с установленным мобильным приложением для работы с датчиками EClerk-WM, а также преобразователями интерфейсов (шлюзами), например GW-Bt/X-X.

    Подробное описание структуры пакета данных может быть отправлено по запросу.

    Установка и подключение

    • установите датчик на месте эксплуатации при помощи дюбель-шурупов;
    • установите элемент питания, соблюдая полярность;
    • длительно, не менее 3 секунд нажмите на кнопку до загорания светодиода красным светом;
    • для выключения датчика также нажмите длительно на кнопку до загорания светодиода красным светом.

    Работа с датчиком

    В режиме работы индикация светодиодом происходит раз в 2 секунды зелёным светом. Датчик производит измерения и отправляет их каждые 2...4 секунды.

    Датчик может работать без соединения с приёмником и с соединением с приёмником. Если датчик работает без соединения с приёмником, т.е. в широковещательном режиме, данные с него могут приниматься бесконечным количеством приёмников. При работе с соединением датчик работает только с одним приёмником и становится «невидимым» для других пользователей.

    Для настройки записи данных (режим автономного регистратора) датчик необходимо предварительно перевести в режим работы с соединением (Коннект).

    Виды приемников данных с датчиков EClerk-WS-T-I-A

    • смартфон с ОС Android версии не ниже 5.0;
    • планшет с ОС Android версии не ниже 5.0;
    • шлюзы со входом Bluetooth 5.0 имеющие соответствующую настройку для работы с данным датчиком.

    Для работы с датчиками EClerk-WS со смартфона или планшета необходимо предварительно установить Мобильное приложение, предназначенное для работы с данным датчиком. Мобильное приложение EClerk Wireless monitoring работает со всеми датчиками EClerk-WS.

    Применение беспроводного датчика температуры с функцией терморегистратора EClerk-WS-T-I-A:

    Контроль температуры окружающего воздуха (уличный датчик), температуры на складе, в холодильной (морозильной) камере, в рефрижераторе. Контроль температуры почвы, в том числе в теплице. Мониторинг температуры в элеваторе. Мониторинг температуры в сумке при доставке еды. Многоканальный мониторинг температуры на производстве, например мороженого с индикацией температуры на большом экране. Контроль температуры движущихся частей и механизмов. Контроль температуры нескольких обьектов с мобильного телефона (переносной измеритель-извещатель для технолога). Мониторинг температуры при изготовлении спирта, самогона. Измерение температуры в составе системы «умный дом».

  • Технические характеристики беспроводного датчика температуры с функцией терморегистратора EClerk-WS-T-I-A:

    Параметр Значение
    Диапазон измеряемой температуры, °С от -40 до + 120
    Пределы допускаемой абсолютной погрешности измерения температуры, °С в зависимости от исполнения
    Повышенная точность (исполнение 1) в диапазоне от -40 до +55 °С ± 0,4
    свыше +55 °С ± 0,7
    Нормальная точность (исполнение 2) в диапазоне от -40 до +55 °С ± 0,5
    свыше +55 °С ± 1,0
    Общие характеристики
    Разрешение, °С 0,1
    Дальность передачи данных в прямой видимости, в зависимости от исполнения по мощности, до, м низкая 50
    высокая 200
    Интерфейс передачи данных Bluetooth 5.0
    Период измерения, с 3
    Объем памяти, значений не менее 40000
    Период записи данных от 1 мин до 24 ч (настраивается)
    Длина кабеля, м 1
    Габаритные размеры, не более мм 36 х 110 х 36
    Масса не более, г 100
    Средний срок службы, лет 10
    Напряжение питания прибора, В 2,1...3,8
    Питание элемент питания типа 1/2АА - 1 штука
    Ресурс элементов питания в автономном режиме в зависимости от мощности, не менее, месяцев низкая 18
    высокая 5

  • Комплект поставки EClerk-WS-T-I-A

    № Наименование Количество
    1 Беспроводной датчик температуры с функцией терморегистратора EClerk-WS-T-I-A в выбранном исполнении 1
    2 Дюбель-шуруп 2
    3 Элемент питания 1/2АА, 3,6 В 1
    4 Паспорт и инструкция по эксплуатации 1
    5 Индивидуальная картонная упаковка 1
