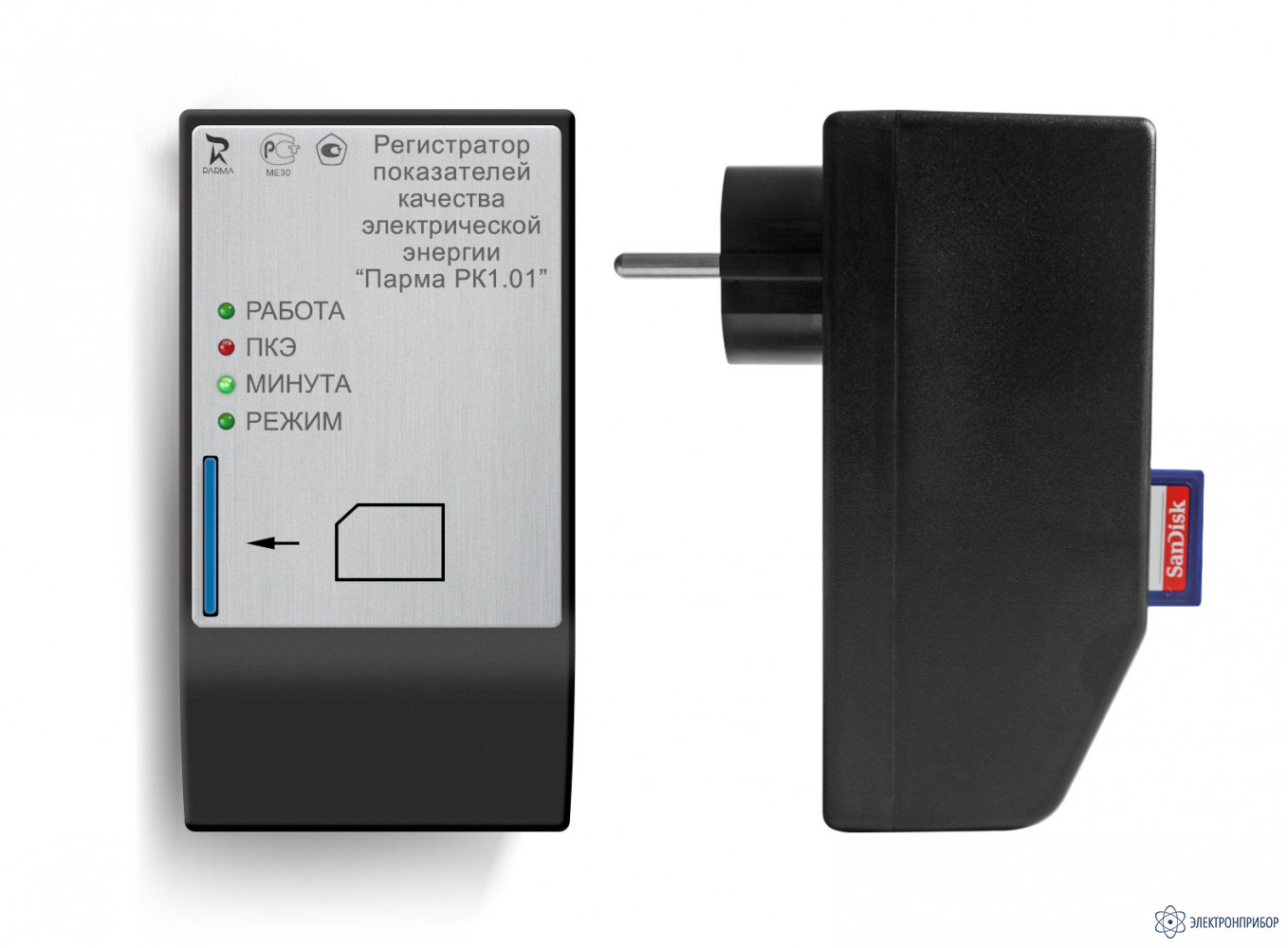

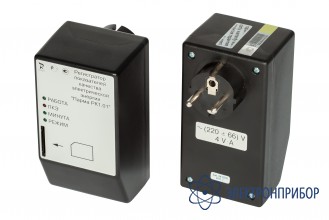

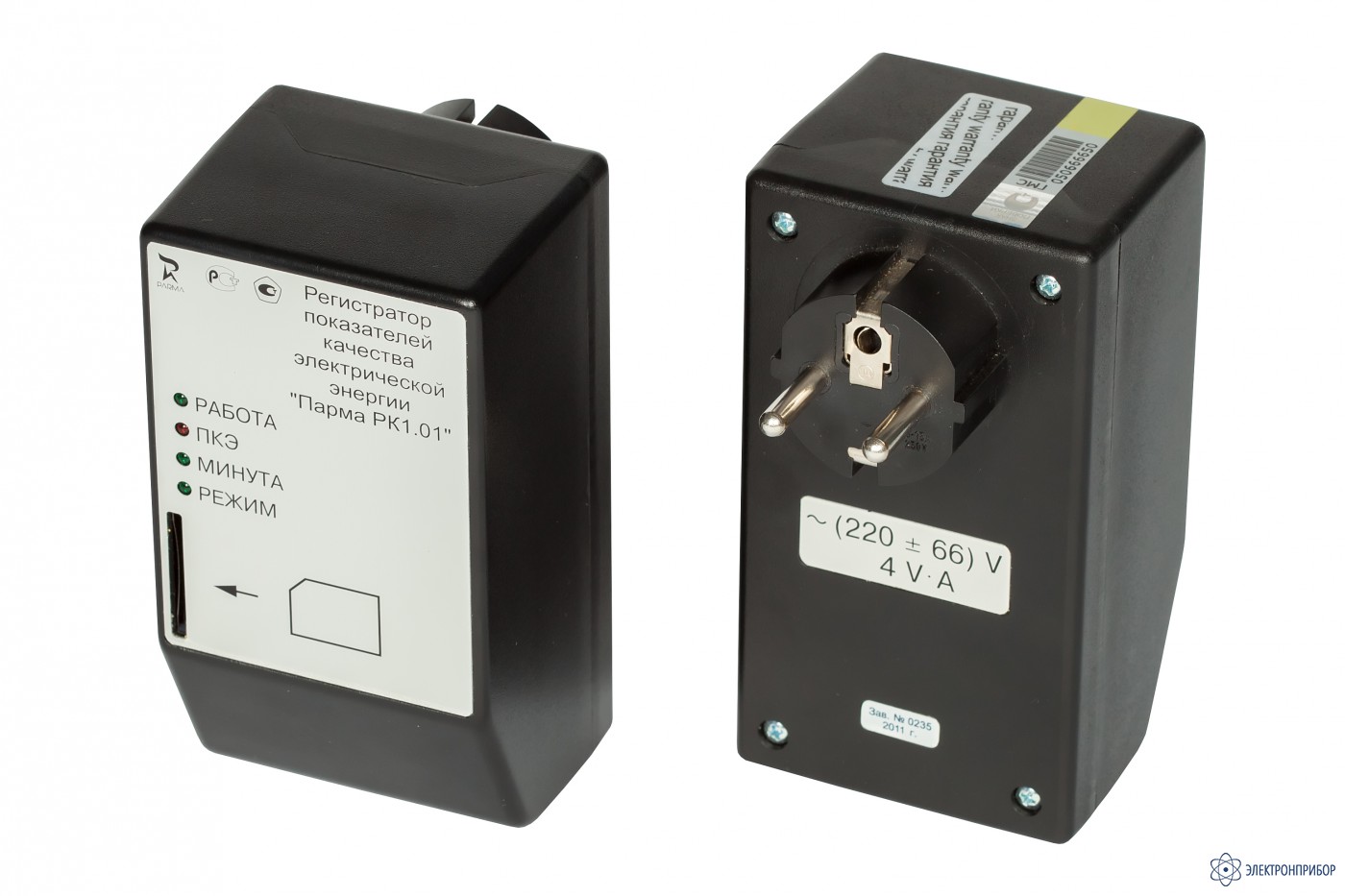

Парма РК1.01 — малогабаритный регистратор (анализатор) качества электроэнергии

Сохранить в PDF Распечатать
  • Описание регистратора качества электрической энергии Парма РК1.01:

    Регистратор Парма РК1.01 - малогабаритный переносной прибор для регистрации режимов однофазной сети 220 В. Парма РК1.01 производит измерение, регистрацию и расчет показателей качества электроэнергии, а также оценку их соответствия требованиям ГОСТ 32144-2013. Соответствует классу S по ГОСТ 30804.4.30-2013. Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 3 по ГОСТ 22261: температура окружающего воздуха от 0 до + 55 ºС, относительная влажность воздуха до 90% при 30 ºС.

    Применение регистратора качества электрической энергии Парма РК1.01:

    Регистратор Парма РК1.01 обеспечивает измерение и регистрацию на карту памяти ММС следующих характеристик:

    • установившегося значения отклонения напряжения основной частоты;
    • установившегося значения отклонения частоты переменного тока;
    • коэффициента n-ой гармонической составляющей напряжения;
    • коэффициента искажения синусоидальности кривой напряжения;
    • глубины и длительности провала напряжения;
    • коэффициента и длительности временного перенапряжения.

    На основании данных, записанных регистратором на карту памяти, ПО «Мастер протокол РК1.01» осуществляет оценку соответствия ПКЭ установленным нормам с формированием протокола, в том числе:

    • вычисление верхних и нижних значений ПКЭ за сутки (интервал);
    • вычисление относительного времени выхода за нормально и предельно допустимые значения ПКЭ за сутки (интервал);
    • вычисление наибольших и наименьших значений ПКЭ за сутки (интервал).

    Область применения регистратора качества электрической энергии Парма РК1.01:

    • формирование доказательной базы при разрешении (в судебном или досудебном порядке) конфликтов между энергосбытовыми организациями и потребителями физическими лицами;
    • мониторинг проблем с электроснабжением в отдельно взятой квартире, фирме или в ТСЖ;
    • проведение внутренних проверок и выяснение источника ухудшения качества электроэнергии в многоквартирных домах, в ТСЖ, в бизнес-центрах;
    • страхование имущества граждан – в качестве доказательной базы при расследовании страховых случаев и подачи регрессионных исков;
    • разрешение вопросов с гарантийным ремонтом дорогостоящей бытовой техники у потребителей (физических лиц).

    Программное обеспечение регистратора качества электрической энергии Парма РК1.01:

    В комплект поставки регистратора качества электроэнергии Парма РК1.01 входит следующее программное обеспечение:

    • «Монитор РК1.01» – удаленное управление, просмотр текущих значений; для работы с КПК поставляется специальная версия программы;
    • «Мастер протокол РК1.01» – анализ результатов измерений, печать протокола соответствия ПКЭ.
  • Метрологические характеристики регистратора качества электрической энергии Парма РК1.01:

    Измеряемаячи велина Диапазон измерения Предел допускаемой погрешности измерения
    Абсолютной,% Относительной,%
    Установившееся отклонение напряжения основной частоты δUу, % от -30 до +30 ± 0,5
    Отклонение частоты ∆f, Гц от -5 до +5 ± 0,02
    Коэффициент n-ой1) гармонической составляющей напряжения КU(n), % от 0,05 до 30 ± 0,15 при КU(n) < 3% ± 5 при КU(n)  > 3 %
    Коэффициент искажения синусоидальности кривой напряжения, KU, % от 0 до 30 ± 0,3 при KU < 3% ± 10 при KU > 3 %
    Коэффициент m-ой2) интергармонической со ставляющей напряжения КUig(m), % от 0,05 до 30 ± 0,15 при КU(m) < 3% ± 5 при КU(m) > 3 %
    Коэффициент временного перенапряжения Kпер U от 1,1 до 1,3 ± 0,022
    Глубина провала напряжения δUп, % от 10 до 30 ± 1
    Длительность провала напряжения ∆tп , м от 10 до 60000 ± 10
    Длительность временного перенапряжения ∆tпер, мс от 10 до 60000 ± 10
    Примечание:
    1)n изменяется от 2 до 50;
    2)m изменяется от 2 до 50
    Общие характеристики
    Параметр Значение
    Сопротивление электрической изоляции регистраторы не менее 2 МОм
    Перегрузка по напряжению 380 В в течение 2 часов
    Время установления рабочего режима не более 20 с
    Потребляемая мощность не более 4 В·А
    Электропитание от контролируемой сети переменного тока частотой от 45 до 55 Гц, напряжением (220±66) В с коэффициентом искажения синусоидальности кривой напряжения не более 30 %
    Габаритные размеры не более 63 × 121 × 100 мм
    Масса не более 0,8 кг
    Средняя наработка на отказ не менее 25000 часов
    Среднее время работоспособного состояния, после определения неисправности 8 ч
    Средний срок службы не менее 10 лет
    Нормальные условия применения температура окружающего воздуха плюс 20 °С;
    допускаемое отклонение температуры окружающего воздуха ±5 °С;
    относительная влажность воздуха от 30 до 80 %;
    атмосферное давление от 84 до 106 кПа
    Рабочие условия применения температура окружающего воздуха от 0 до плюс 55 °С;
    относительная влажность воздуха 90% при 30 °С;
    атмосферное давление от 70 до 106,7 кПа

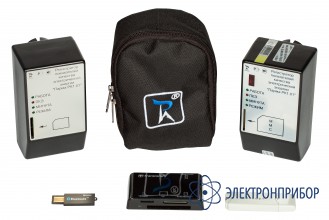

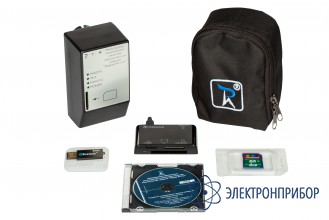

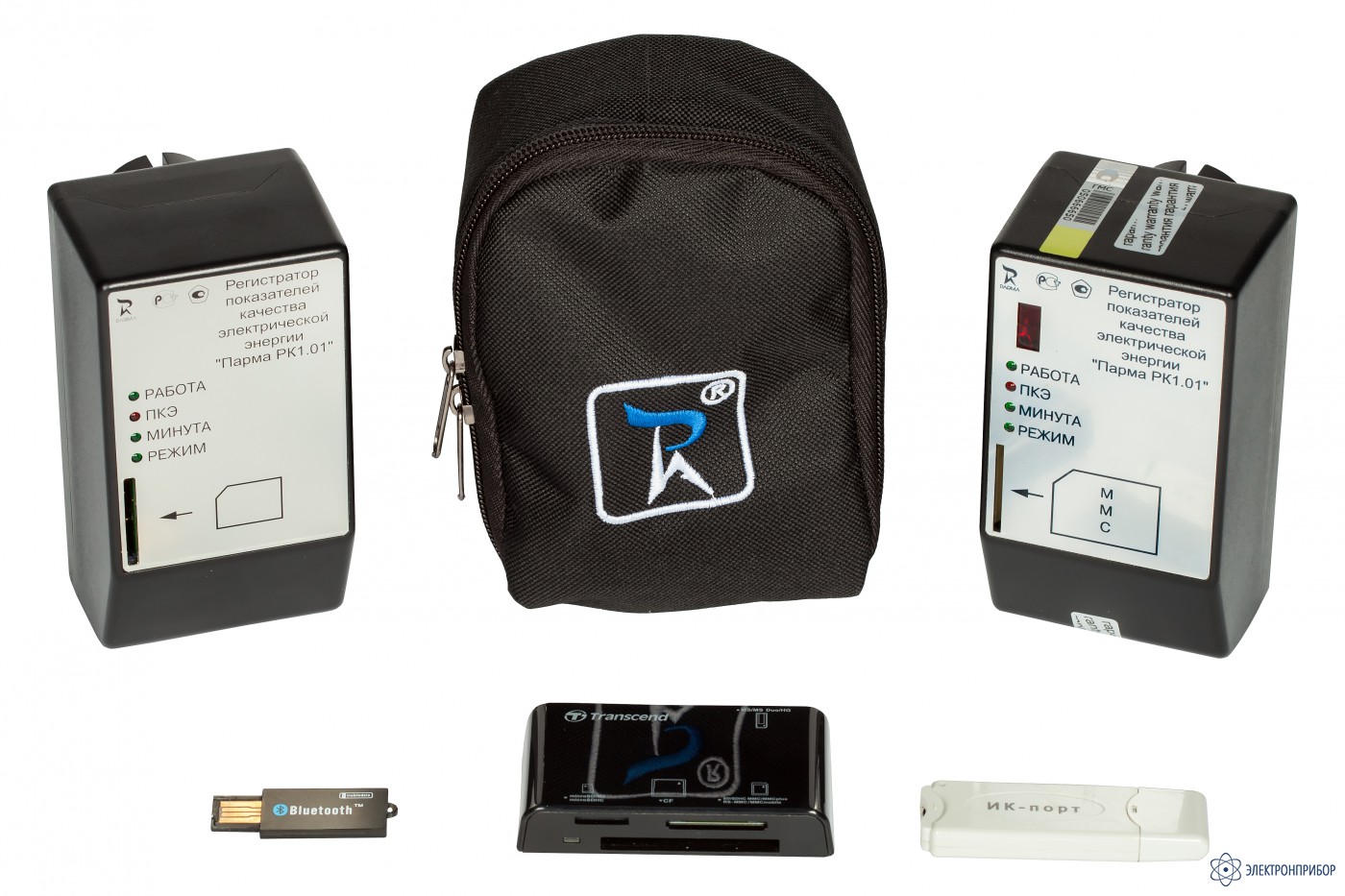

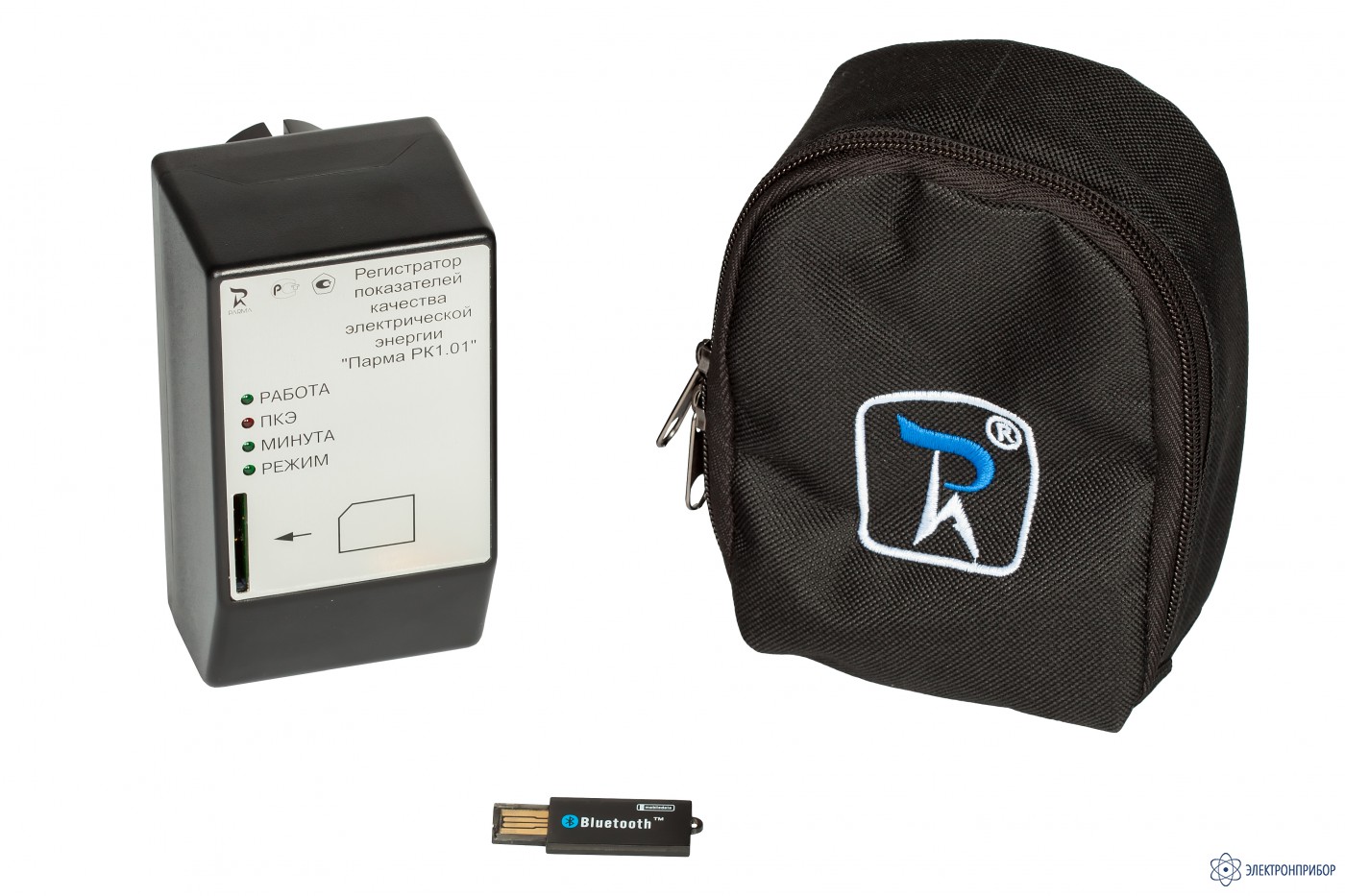

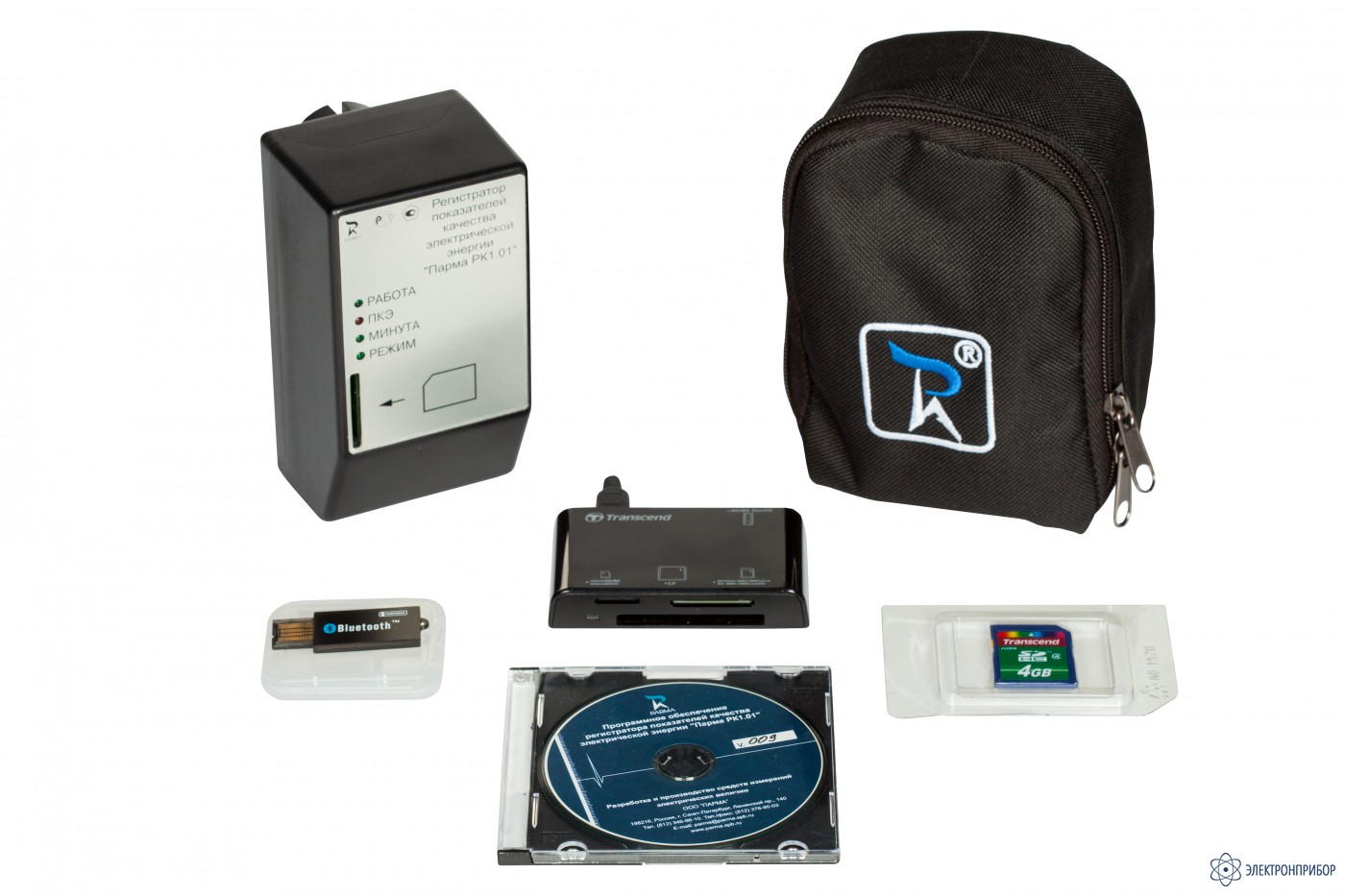

  • Комплект поставки Парма РК1.01

    Наименование Количество
    1 Регистратор показателей качества электрической энергии Парма РК1.01 1
    2 Карта памяти стандарта SD/SDHC 1
    3 Руководство по эксплуатации 1
    4 Формуляр 1
    5 Методика поверки 1
    6 Компакт диск с ПО (ПО «Монитор РК1.01», «Мастер поверки РК1.01», «Мастер протокол РК1.01») 1
    7 Сумка 1
    8 Упаковочная коробка 1

    Дополнительная комплектация Парма РК1.01:

    (поставляется по требованию заказчика, за дополнительную плату)

    Наименование Количество
    1 Карт-ридер для чтения/записи карты памяти 1
