MI 2892 (комплект с клещами А1281) — анализатор качества электроэнергии

Сохранить в PDF Распечатать
  • Назначение анализатора качества электроэнергии класса А Metrel MI 2892 (комплект с клещами А1281 0,5/5/100/1000 А)

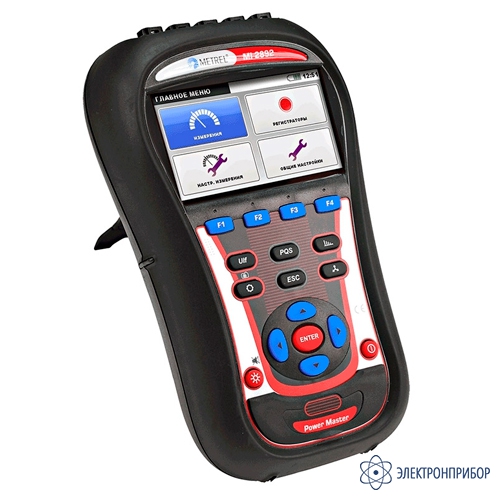

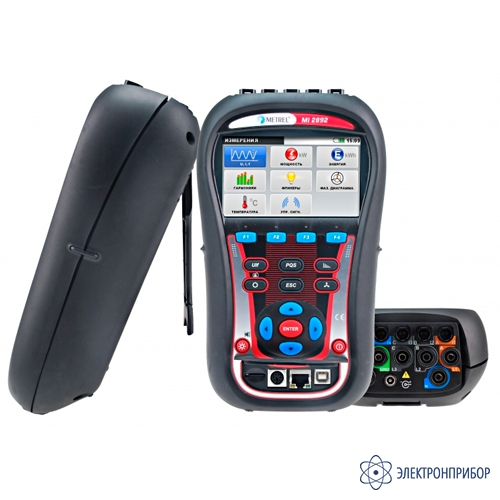

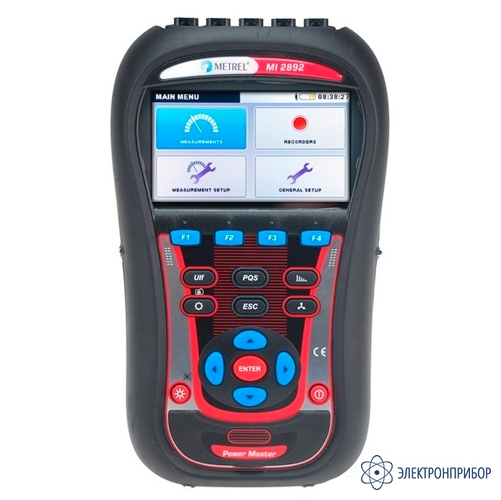

    Новый анализатор качества электрической энергии METREL MI 2892 оснащен большим цветным дисплеем, обеспечивающим легкое восприятие результатов измерений.

    MI 2892 является прибором класса А по ГОСТ Р 51317.4.30, что позволяет использовать его для сертификации электрической энергии в соответствии с ГОСТ Р 54149.

    Память MI 2892 может быть увеличена до 32 ГБ при использовании дополнительной карты памяти microSD.

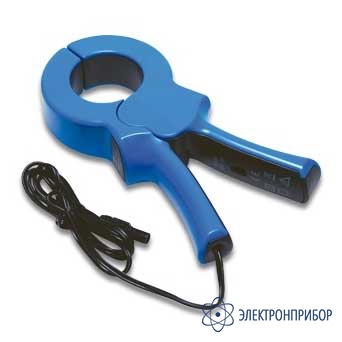

    Поставляется с комплектом клещей А1281 0,5/5/100/1000 А

    Функции анализатора качества электроэнергии класса А Metrel MI 2892 (комплект с клещами А1281 0,5/5/100/1000 А)

    • измерение напряжения (TRMS, пиковые значения, пик-фактор) на 4 входах напряжения;
    • измерение силы тока (TRMS, пиковые значения, пик-фактор) на 4 токовых входах;
    • измерение активной, реактивной, полной мощности, в том числе мощности гармоник, коэффициента мощности;
    • измерение активной, реактивной, генерируемой, потребляемой энергии;
    • измерение коэффициентов несимметрии тока и напряжения по нулевой и обратной последовательностям;
    • измерение дозы фликера;
    • измерение коэффициентов гармонических составляющих (до 50) и суммарных коэффициентов гармоник кривых тока и напряжения;
    • измерение интергармоник;
    • регистрация событий напряжения;
    • регистрация пускового тока;
    • регистрация формы сигнала;
    • регистрация переходных процессов;
    • регистрация по пользовательским уставкам.

    Особенности анализатора качества электроэнергии класса А Metrel MI 2892 (комплект с клещами А1281 0,5/5/100/1000 А)

    • предустановленная конфигурация регистрации ПКЭ по ГОСТ Р 54149,
    • возможность быстрого получения протоколов измерения в форме рекомендованной в ГОСТ Р 53333 с помощью ПО POWER VIEW,
    • высокая частота дискретизации (51,2 кГц) при измерении и регистрации переходных процессов,
    • возможность передачи данных  через интерфейсы USB , RS 232, а также по сети Ethernet,
    • удобное, интуитивно понятное меню с крупными значками; построение фазной диаграммы и диаграммы несимметрии на экране прибора,
    • просмотр записанных данных без остановки регистрации,
    • возможность применения карт памяти объемом до 32 Гб,
    • возможность задания до 10 уставок, на основании любого сигнала, регистрируемого прибором.
    • данный прибор поставляется с первичной государственной поверкой.
  • Технические характеристики анализатора качества электроэнергии класса А Metrel MI 2892 (комплект с клещами А1281 0,5/5/100/1000 А)

    Функция Диапазон измерения Разрешение Погрешность измерения
    Напряжение 50…1000 В(UL-N) 10 мВ ±0,1%
    50…1730 В (UL-L) 100 мВ
    Ток (клещи А1281) 0,5/5/100/1000 А (клещи А1281) 0,1 А ±1,5%
    Частота 40…70 Гц 2 мГц ±10 мГц
    Мощность, коэффициент мощности По МЭК 61557-12 класс 1
    Энергия По МЭК 62053-21 класс 1
    Гармоники напряжения (до 50) 0…20% ном. напряжения По ГОСТ Р 51317.4.7 класс 1
    Интергармоники напряжения 0…20% ном. напряжения По ГОСТ Р 51317.4.7 класс 1
    Коэффициенты несимметрии по нулевой и обратной последовательностям 0,0…17,0% 0,10% ±1%
    Величина провала и перенапряжения 10…150%Uном 10мВ ±0,2%Uном
    Величина остаточного напряжения при прерывании 0…10% Uном 10мВ ±0,2%Uном
    Дисплей 4,3 дюйма, цветной TFT дисплей (480*272)
    Передача данных USB, RS232, Ithernet
    Питание 220В/50Гц или 6 аккумуляторов размера АА
    Категория перенапряжения CAT IV/600 В, CAT III/1000 В
    Размеры 230х140х80 мм
    Масса 1 кг

    Сравнительная таблица приборов:

    Параметр MI 2892 MI 2885 MI 2883
    Количество входов напряжения 4 4 4
    Количество входов тока 4 4 4
    Максимальное межфазное напряжение 1730 В 1730 В 1730 В
    Функция осциллографа + + +
    Измерение гармонических составляющих и THD + + +
    Измерение межгармонических составляющих + + +
    Измерение частоты + + +
    Измерение мощности / энергии + + +
    Измерение коэффициента мощности и соs ф + + +
    Измерение тока нейтрали + + Опция
    Измерение коэффициентов несимметрии + + +
    Построение на экране фазной диаграммы и диаграммы несимметрии + + +
    Измерение дозы фликера + + +
    Режим регистрации особых событий напряжения (провалов, перенапряжений, прерываний) + + +
    Регистрация переходных процессов + - -
    Регистрация пусковых токов + + -
    Регистрация формы сигналов + + +
    USB + + +
    RS232 + + +
    Ethernet + + -
    Объем памяти До 32 Гб До 32 Гб До 32 Гб
    Русифицированное меню + + +
    GPS приемник Опция Опция -
    Соответствие ГОСТ 30804.4.30 Класс А Класс S Класс S
    Анализ данных на месте измерения без ПК + + +
    ЖК дисплей 480x272 480x272 480x272

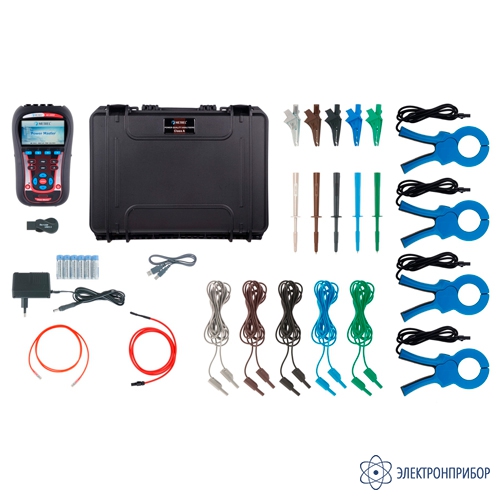

  • Комплект поставки MI 2892 (комплект с клещами А1281)

    Наименование Количество
    1. Анализатор качества электроэнергии MI 2892 PowerMaster 1
    2. Гибкие токовые клещи А1281 4
    3. Измерительные наконечники 5
    4. Измерительные проводники 5
    5. Зажимы «крокодил» 5
    6. Датчик температуры 1
    7. Карта памяти microSD 8Гб 1
    8. Кабели RS232, USB 1
    9. Сетевой кабель Ethernet 1
    10. Адаптер питания 1
    11. Аккумуляторы 1,2 В NiMH 6

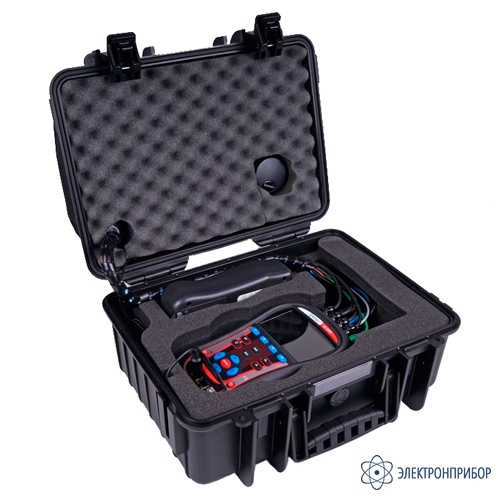

    12. Диск с ПО Power View 3 1
    13. Сумка для переноски 1
    14. Руководство по эксплуатации 1
    15. Государственная поверка 1
  • Дополнительная комплектация MI 2892 (комплект с клещами А1281)

  • Файлы для MI 2892 (комплект с клещами А1281)

  • Модификации MI 2892 (комплект с клещами А1281)
