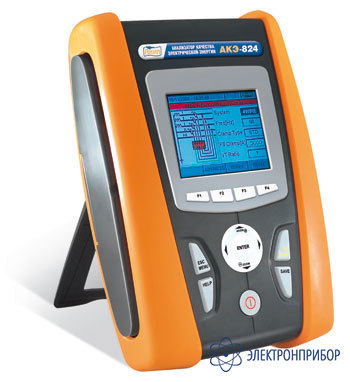

АКЭ-824 — микропроцессорный регистратор - анализатор качества электроэнергии

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Госреестр РФ

      36526-07

    • Производитель

      АКИП

    Назначение анализатора АКЭ-824:

    Микропроцессорный регистратор - анализатор качества электроэнергии АКЭ-824: Проведение измерений в 1 фазных и 3-х фазных сетях; Измерение переменного напряжения и силы переменного тока (скз), частоты, мощности (активной, реактивной, полной), коэфф. мощности, активной и реактивной энергии; Режим осциллографа или регистратора данных; Измерение и регистрация аномалий от 10 мс (импульсов перенапряжения, провалов и пропадания напряжения); В режиме On-line мониторинга : 9-ти канальный осциллограф, быстрая оценка энергии, построение фазовых векторных диаграмм и графиков, статистический анализ; Оценка качества энергии: напряжение TRMS, асимметрия в фазах (разбаланс), частота, регистрация провалов, перенапряжений и прерываний напряжения с разрешением 10 мс; Регистрация бросков пускового тока; Анализ формы сигнала, быстроменяющихся переходных процессов, кратковременных импульсных помех в диапазоне 5 мкс…2,5мс; Измерение дозы фликера; Измерение гармоник напряжения и тока (до 49-й гармоники); Внутренняя память 15 Мб (до 32 Мб при использовании CF-card (compact-flash) носителя); ОС Windows CE, интерфейс USB (2 выхода); Цветной сенсорный TFT ЖК-дисплей с подсветкой; Универсальное питание; Масса 1 кг.
    Аналог АКЭ-823, дополнительно: Детектирование быстрых переходных процессов, кратковременных импульсных помех в диапазоне 5 мкс … 2,5мс и амплитудой до 6000В.

  • Комплект поставки АКЭ-824

    Наименование Количество
    1. Анализатор качества электроэнергии АКЭ-824 1
    2. Руководство по эксплуатации 1
    3. Гибкие токовые петли (до 3000А/1В) (d=174 мм) 4
    4. Сетевой адаптер питания 1
    5. ПО управления (CD) + USB-кабель 1
    6. Транспортная сумка-кейс 1
    7. Стилус 1
    8. Провод (2м) + зажим-«крокодил» 5

    Дополнительная комплектация АКЭ-824:

    (Поставляется по отдельному заказу)

    Адаптер-переход (наконечник hypertac (папа) – колонковый соединитель 4 мм (мама))
    Адаптер-переход (наконечник hypertac (мама) –соединитель «банан» 4 мм (папа))
    Токовые клещи (до 1-100-1000А/ 1В) (d=54 мм) - кабель 2м
    Токовые клещи (до 200-2000А / 1В) (d=70 мм) - кабель 2м
  • Дополнительная комплектация АКЭ-824

    • 20 916 руб.
      Добавить к заказу

      HT4005N, токовые клещи - преобразователь

      Токовые клещи для измерения переменного тока (преобразователь), 2 предела измерений 5 А/ 100 A (диапазоны измерений 0,005 … 5А/ 0,1…100 A); коэффициент трансформации 200 мВ/A (5 А); 10 мВ/А (100 А); максимальное Uвых=1 В, погрешность ±1% (базовая); диапазон частот 48 Гц… 65 Гц, фазовый сдвиг 2,2°, раб. условия -10 …+55 °C , 139 × 51 × 30 мм, максимальный диаметр 20 мм, масса 180 г, защита кат. III/ 600 В, 2 м соед. кабель с концевым 3-х конт. разъемом (совместимость АКЭ-823/824, ПКК-57, МЭТ-5080, АКЭ-9032/2020).

    • 26 376 руб.
      Добавить к заказу

      HT97U, токовые клещи - преобразователь

      Токовые клещи для измерения переменного тока, 3 предела измерений 10 А/ 100 A/ 1000 A (диапазоны измерений 0,1A … 10 А/ 0,5…100 A/ 1 A …1000 A); коэффициент трансформации 100 мВ/A; 10 мВ/А; 1 мВ/A; макс. U вых=1 В, погрешность ±1% (базовая); диапазон частот 40 Гц… 10 кГц, фазовый сдвиг < 1,0°, рабочие условия -10 …+50 °C , 105 × 225 × 31 мм, максимальный диаметр 54 мм, масса 720 г, защита кат. III/ 600 В, 2 м соединительный кабель с концевым 3-х контактным разъемом (совместимость АКЭ-823/-824, ПКК-57, МЭТ-5080, АКЭ-9032/-2020).

    • 64 176 руб.
      Добавить к заказу

      HT98U, токовые клещи - преобразователь

      Токовые клещи для измерений постоянного и переменного тока, 1 предел измерений 1000 А (диапазон: 1 А…1200 А), переключение AC/DC; коэффициент трансформации 1 мВ/А; максимальное Uвых=1 В, погрешность ±1% (базовая); диапазон частот 0 … 20 кГц, фазовый сдвиг не норм., раб. условия 0 …+50 °C , 213 × 85 × 24 мм, максимальный диаметр 52 мм, масса 600 г, защита категории III/ 600 В, 2 м соед. кабель с концевым 3-х конт. разъемом (совместимость АКЭ-823/-824, ПКК-57, МЭТ-5080, АКЭ-9032/-2020).

    • 15 372 руб.
      Добавить к заказу

      HTFLEX33E, гибкая токовая петля для измерений переменного тока

      Гибкая токовая петля для измерений переменного тока до 3000 A, диаметр 174 мм, категория III 1000 В.

    • 8 148 руб.
      Добавить к заказу

      KITGSC5, комплект аксессуаров

      Комплект аксессуаров: 4 кабеля (черный, синий, красный, зеленый), 4 коннектора типа крокодил, 2 тестовых провода (черный и синий)

    • 2 772 руб.
      1 402 руб.
      Добавить к заказу

      SP-0400, ремень

      Ремень для АКИП-8401/8402/8601/8701 и АКЭ-823/824 для ношения при измерениях
