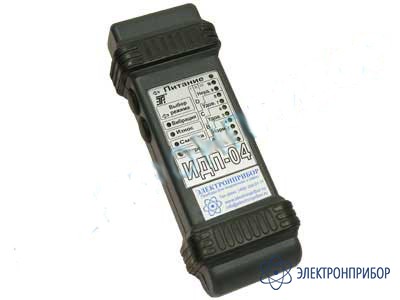

ИДП-04 — индикатор дефектов подшипников электрических машин

Код товара: 20469

  • Назначение индикатора дефектов подшипников электрических машин ИДП-04:

    ИДП-04 - это портативный прибор, предназначенный для контроля вибрации электрических и других роторных машин, состояния их подшипников качения.

    ИДП-04 обеспечивает оценку:

    • интенсивности вибрации машины;
    • износа дорожек и тел качения подшипника;
    • качества смазки и установки подшипника;
    • нагрева подшипника.

    ИДП-04 предназначен для предприятий, эксплуатирующих электрические и другие роторные машины мощностью до 400 кВт с частотой вращения от 350 до 6 000 об/мин.

    Принцип работы индикатора ИДП-04:

    • при оценке интенсивности вибрации машины индикатор сравнивает среднеквадратичное значение наблюдаемой виброскорости в контролируемой полосе частот с пороговыми значениями и устанавливает факт превышения соответствующего порогового значения.
    • при оценках износа дорожек и тел качения, качества смазки и установки подшипника принцип работы индикатора основан на сравнении пиковых (максимальных) значений наблюдаемого виброускорения с пороговыми значениями в двух наиболее информативных диапазонах частот. При этом факт превышения соответствующего порогового значения устанавливается по числу импульсов виброускорения относительно этого порогового значения за установленное время измерения.
    • при оценке нагрева подшипника принцип работы индикатора состоит в сравнении наблюдаемой температуры с пороговыми значениями и установлении факта превышения соответствующего порогового значения.

  • Технические характеристики ИДП-04:

    1) контролируемые параметры:

    • при оценке интенсивности вибрации машины - виброскорость (среднеквадратичное значение);
    • при проверке износа дорожек и тел качения, качества смазки и установки подшипника - виброускорение (среднеквадратичное значение);
    • при проверке теплового состояния подшипника - температура;

    2) контролируемый динамический диапазон, дБ:

    • при оценке интенсивности вибрации машины, мм/с 0,28-18;
    • при оценке износа дорожек и тел качения, дБ 104-140;
    • при оценке качества смазки и установки подшипника, дБ 94-130;

    3) контролируемый диапазон частот, Гц:

    • при оценке интенсивности вибрации машины: 10-1000;
    • при оценке износа дорожек и тел качения подшипника: 500-1200;
    • при оценке качества смазки и установки подшипника: 8000-8500;

    4) контролируемый диапазон температур при оценке нагрева подшипника, °С 60-105;
    5) индикация - светодиодная;
    6) питание автономное или от внешнего блока питания;
    7) напряжение питания, В, 7,2 (-1,2 + 1,6);
    8) потребляемая мощность, Вт, не более 1;
    9) габаритные размеры, мм 205x80x50;
    10) масса, кг, не более 0,5.

    ИДП-04 укомплектован внешним источником вибрации для контроля достоверности показаний.

  • Комплект поставки ИДП-04

    Наименование Количество
    Прибор 1
    Аккумулятор типа Д-0,26Д 6
    Блок питания 1
    Датчик вибрации 1
    Датчик температуры 1
    Источник вибрации 1
    Руководство по эксплуатации 1
    Футляр 1
