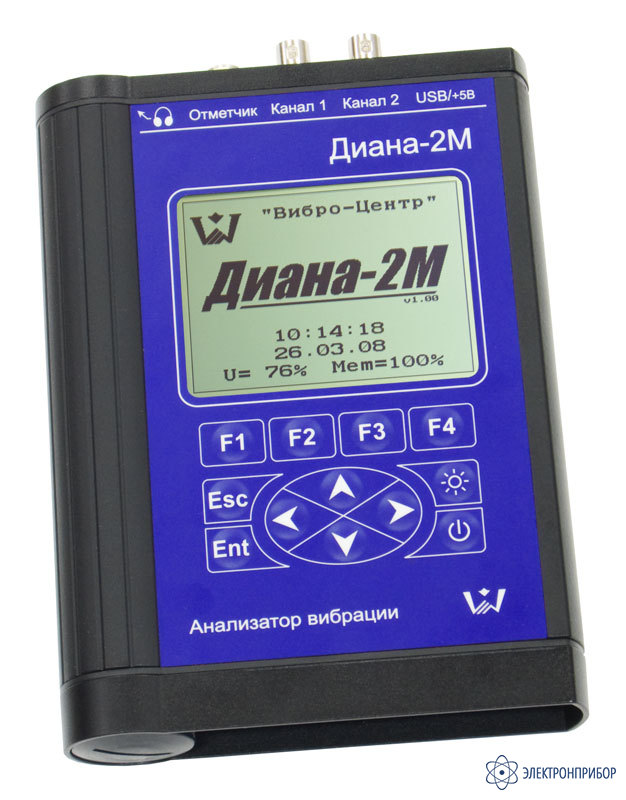

Диана-2М — двухканальный анализатор вибросигналов (виброанализатор)

Код товара: 46098
  • 19990-10
    2 варианта исполнения

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      19990-10 до 06.12.2029

    • Производитель

      Вибро-Центр, Россия

    Сертификаты

    Назначение двухканального анализатора вибросигналов Диана-2М:

    Анализатор вибрации двухканальный Диана-2М (виброанализатор) предназначен для диагностики состояния и балансировки вращающегося оборудования. Он является портативным, малогабаритным, автономным, переносным, эффективным и дешевым решением для проведения наиболее часто встречающихся в практике диагностических работ. Прибор прост в работе и доступен специалистам, имеющим различный уровень вибрационной подготовки.

    Прибор Диана-2М выпускается в двух модификациях:

    Для искробезопасного исполнения виброанализатор Диана-2М и лазерный отметчик имеют маркировку искрозащиты "1ExibIIAT3 X в комплекте Диана-2М" и "0ExibIIBT3 в комплекте Диана-2М" соответственно. Вибропреобразователи ВК-310A являются покупными изделиями с маркировкой искрозащиты 0ExiaIICT5 X.

    Описание двухканального анализатора вибросигналов Диана-2М:

    Диана-2М имеет жидкокристаллический низкотемпературный дисплей с разрешением 320х240 точек.

    Прибор комплектуется виброакселерометрами пъезоэлектрического типа со встроенными предусилителями, обеспечивающими высокую чувствительность, помехозащищенность и линейность характеристик во всем частотном диапазоне измерений, и лазерным отметчиком фазы.

    В состав поставки виброанализатора Диана-2М входит программное обеспечение вибродиагностики "Атлант" и "Аврора-2000".

    При помощи программы "Атлант" осуществляется хранение в компьютере вибросигналов и спектров. Передача информации из прибора в компьютер осуществляется по порту USB. В программе "Атлант" реализованы все необходимые временные и частотные преобразования вибросигналов, вайвлет-представление сигналов. Большую пользу при диагностике могут принести имеющиеся средства пространственной визуализации многомерных колебаний.

    Для удобства работы, в состав программного обеспечения "Атлант" включены:

    • База данных с многоуровневым хранением информации;
    • Набор функций для проведения различных преобразований вибросигналов и их просмотра;
    • Набор автоматизированных экспертных систем для проведения различных диагностических работ, включая специальный язык "Паллада" для написания экспертных систем пользователем;
    • Программа "Диана" для проведения расчетов при проведении многоплоскостной балансировки и успокоения роторов;
    • Программа "Ариадна" для оперативного определение технического состояния подшипников качения.

    Программа "Аврора-2000" позволяет на практике реализовать переход от ремонта вращающегося оборудования по системе ППР к обслуживанию и ремонту по техническому состоянию. Внедрение системы "Аврора-2000" не требует специальной подготовки обслуживающего персонала и при правильной реализации приносит максимально высокий экономический эффект.

    Особенности двухканального анализатора вибросигналов Диана-2М:

    Анализатор вибрации Диана-2М обладает уникальными возможностями в регистрации и обработке сигналов. Основными преимуществами прибора Диана-2М, по сравнению с другими приборами данного класса, являются:

    • Прибор может быть использован в качестве цифрового магнитофона с длительностью регистрации до 1 часа (в зависимости от выбранных параметров регистрации). Этот режим позволяет анализировать вибрацию оборудования в переходных режимах, смене нагрузки, выбеге, пуске;
    • Прибор может регистрировать и анализировать вибрационные процессы при помощи частотных спектров с очень высоким разрешением, до 51200 линий в спектре;
    • Прибор может анализировать состояние короткозамкнутой клетки роторов асинхронных двигателей при помощи входящего в состав поставки прибора токового датчика.

    Максимальный набор дополнительных и сервисных функций, встроенных в прибор, также способствует высокой эффективности применения прибора:

    • Встроенная программа балансировки роторов в собственных опорах, с использованием входящего в комплект поставки лазерного отметчика, позволяют проводить эффективную виброналадку оборудования;
    • Анализ подшипников качения «на месте» по уровню импульсов от дефектов и по спектру огибающей вибрационного сигнала при помощи программы для компьютера;
    • Наличие большого количества встроенных функций, например, расчет амплитуды и фазы первой гармоники, расчет спектра огибающей вибросигнала, определение частот собственного резонанса, использование маршрутной технологии и т. д., повышают эффективность применения прибора;
    • С прибором поставляется комплект диагностических и сервисных программ «Атлант» и «Аврора2000». Они позволяют проводить диагностику дефектов оборудования. Уникальной возможностью нашей программной продукции, отражающей нашу техническую политику, является эффективная организация обслуживания оборудования «по техническому состоянию» при помощи программы «Аврора2000».

  • Технические параметры анализатора вибрации Диана-2М:

    Параметр Значения
    ИЗМЕРИТЕЛЬНЫЙ ТРАКТ
    Количество синхронно опрашиваемых каналов 3 (2 виброканала, 1 фотоотметчик)
    Рабочий диапазон частот (Гц) 3 - 10000
    Частотный диапазон датчиков ВК-310A, Гц 3 - 5000
    АЦП 15 бит
    Аналоговое интегрирование одинарное, двойное
    ДИАПАЗОНЫ ИЗМЕРЕНИЯ
    Виброускорение (м/с2) 0,3 - 100
    Виброскорость (мм/с) 0,3 - 100
    Виброперемещение (мкм) 5,0 - 500
    СПЕКТР
    Граничная частота (кГц) Выбор из списка в диапазоне до 10 кГц
    Число линий до 51200
    Оконная функция Окно Хемминга
    ЭНЕРГОНЕЗАВИСИМАЯ ПАМЯТЬ (FLASH)
    Распределение Динамическое
    Общий объем, Мб 64
    Время хранения Неограниченно
    ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ
    Предел основной допускаемой относительной погрешности при измерении общего уровня вибрации < 5%
    Предел основной допускаемой относительной погрешности при использовании спектрального разложения < 5%
    Спад АЧХ на граничных частотах < 3 дБ
    ПРЕДСТАВЛЕНИЕ ДАННЫХ
    Дисплей ЖКИ с подсветкой 320x240 точек
    Порты для связи с компьютером USB
    ПИТАНИЕ
    Элементы Аккумуляторы тип АА 1.5 А*ч (NiMH)
    Время зарядки около 12 часов
    ПОТРЕБЛЕНИЕ ПРИБОРА
    В ждущем режиме 120 mA
    В режиме регистрации 300 mA
    В режиме регистрации с подсветкой 350 mA
    ВРЕМЯ РАБОТЫ ПРИБОРА
    Дежурный режим без подсветки 15 ч
    Дежурный режим с подсветкой 10 ч
    Режим регистрации без подсветки 7 ч
    Режим регистрации с подсветкой 5 ч
    ФИЗИЧЕСКИЕ ДАННЫЕ
    Габаритные размеры, не более (мм) 200 x 140 x 38
    Масса прибора, не более (кг) 1,5
    ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
    Динамическое уравновешивание роторов агрегатов в собственных подшипниках или на балансировочных станках (реализован алгоритм одно- и двухплоскостной балансировки);
    Определение амплитудно-фазо-частотных характеристик механического оборудования в режимах разгона/выбега;
    Определение собственных частот колебаний конструкций методом импульсного возбуждения;
    Алгоритмы преобразования и анализа зарегистрированных вибросигналов (спектр, спектр огибающей, мощность в полосе);
    Анализ состояния короткозамкнутой клетки роторов асинхронных двигателей.

  • Комплект поставки Диана-2М

    № Наименование Количество
    1. Двухканальный анализатор вибросигналов Диана-2М в выбранном исполнении 1
    2. Датчики вибрации 2
    3. Датчик тока 1
    4. Отметчик фазы 1
    5. Кабель для подключения к компьютеру (USB) 1
    6. Сумка для переноски прибора 1
    7. Кабели соединительные к вибродатчикам 2
    8. Кабель соединительный к отметчику фазы 1
    9. Блок питания к прибору 1
    10. Стойка под отметчик фазы 1
    11. Компакт диск с ПО "Атлант" и "Аврора-2000" 1
    12. Руководство пользователя прибора Диана-2М 1
    13. Руководство пользователя по ПО "Атлант" 1
    14. Руководство пользователя по ПО "Аврора-2000" 1
    15. Технический паспорт на вибродатчики 2
