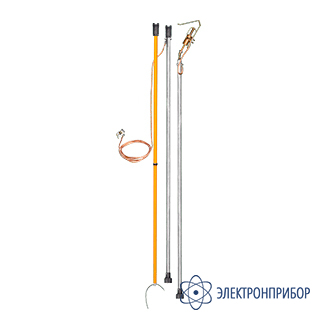

ЗПЛШМ-330-500 S-25 (фазный зажим Ф3-7) — заземление переносное линейное с металлическими штангами
Код товара: 28917-
Является модификацией ЗПЛШМ-330-500
-
Гарантия
2 года
-
Производитель
-
Артикул
ЗЛ17.112Ф7000
Сертификаты
Назначение заземления переносного линейного с металлическими штангами ЗПЛШМ-330-500:
Заземление переносное линейное с металлическими штангами ЗПЛШМ 330-500 применяются в качестве основного средства защиты от поражения электрическим током на воздушных линиях электропередачи (ВЛ) и в распределительных устройствах (РУ) постоянного и переменного тока промышленной частоты напряжением от 330 до 500 кВ включительно и предназначены для защиты работающих на отключенных участках ВЛ при непредусмотренном появлении на этих участках фазного или наведенного напряжения.
Поставляется в однофазном исполнении с одной штангой и маркировкой ЗПЛШМ 330-500 S-ХХ, где ЗПЛШМ — тип изделия, 330-500 — класс напряжения, а ХХ — сечение заземляющего провода. Поставляются с проводом сечением 16, 25, 35, 50 и 70 мм2.
Заземление представляет собой конструкцию, состоящую из следующих основных узлов:
- контактная часть, выполненная в виде пружинного зажима ФЗ-7 с фиксацией (и ФЗ-9 без фиксации), связанного с металлическим звеном штанги механически — с помощью карданного соединения и электрически — с помощью гибкой медной перемычки, а также струбцины на конце гибкого провода (заземляющего спуска). Зажим устанавливается на провод или трубчатую шину путем резкого защелкивания подпружиненным прижимом с его последующей фиксацией (только ФЗ-7) для предотвращения случайного сброса заземления;
- токопроводящая часть, представляющая собой штангу с металлическими звеньями, электрически соединенную с гибким проводом;
- изолирующая часть, выполненная в виде диэлектрической штанги с рукояткой, связанной с токопроводящей частью резьбовой соединительной втулкой с накидной гайкой из стеклонаполненного полиамида.
-
-
Технические характеристики заземления переносного линейного с металлическими штангами ЗПЛШМ-330-500 S-25:
Параметр ЗПЛШМ-330-500 S-25,
ЗПЛШМ-330-500 S-25 (фазный зажим Ф3-9)ЗПЛШМ-330-500 S-35,
ЗПЛШМ-330-500 S-35 (фазный зажим Ф3-9)ЗПЛШМ-330-500 S-50,
ЗПЛШМ-330-500 S-50 (фазный зажим Ф3-9)ЗПЛШМ-330-500 S-70,
ЗПЛШМ-330-500 S-70 (фазный зажим Ф3-9)Сечение заземляющего провода, мм2, не менее 25 35 50 70 Номинальное рабочее напряжение, кВ 330-500 Длина заземляющего спуска, м, не менее 2,0 Количество штанг, шт. 1 Число металлических звеньев штанги, шт 2 Длина изолирующей части, мм 1000 Длина рукоятки, мм 1000 Длина металлического звена штанги, м 2,0 Общая длина штанги, м 6,0 Длина изолирующего фала (поставляется по отдельному заказу), м 8,0 Длина поддерживающего фала, м 1,0 Варианты фазных зажимов ФЗ-7 пружинный зажим с механической фиксацией (для снятия заземления необходимо провернуть штангу вокруг своей оси влево)
ФЗ-9 пружинный зажим (зажим удерживается только силой пружины)Условия эксплуатации:
— температура окружающего воздуха
— относительная влажность воздуха
от -45°C до +45°C
до 80% при 20°C -
Комплект поставки ЗПЛШМ-330-500 S-25 (фазный зажим Ф3-7)
№ Наименование Количество 1 Заземляющий провод с фазными зажимами и заземляющей струбциной 1 2 Штанга переносного заземления 1 3 Поддерживающий файл 1 4 Чехол 1 5 Паспорт 1 Дополнительная комплектация ЗПЛШМ-330-500
(Поставляется за отдельную плату)
№ Наименование 1 Изолирующий фал -
Модификации ЗПЛШМ-330-500
-
ЗПЛШМ-330-500 S-25 (фазный зажим Ф3-7), заземление переносное линейное с металлическими штангами
вы сейчас просматриваете -
ЗПЛШМ-330-500 S-25 (фазный зажим Ф3-9), заземление переносное линейное с металлическими штангами
Снят с производства
Подобрать аналог
-
ЗПЛШМ-330-500 S-35 (фазный зажим Ф3-9), заземление переносное линейное с металлическими штангами
Снят с производства
Подобрать аналог
-
ЗПЛШМ-330-500 S-50 (фазный зажим Ф3-9), заземление переносное линейное с металлическими штангами
Снят с производства
Подобрать аналог
-
ЗПЛШМ-330-500 S-70 (фазный зажим Ф3-9), заземление переносное линейное с металлическими штангами
Снят с производства
Подобрать аналог
-
-
