Вольтметры лабораторные

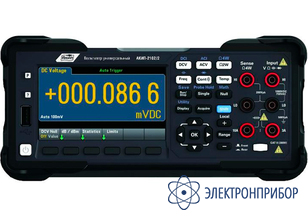

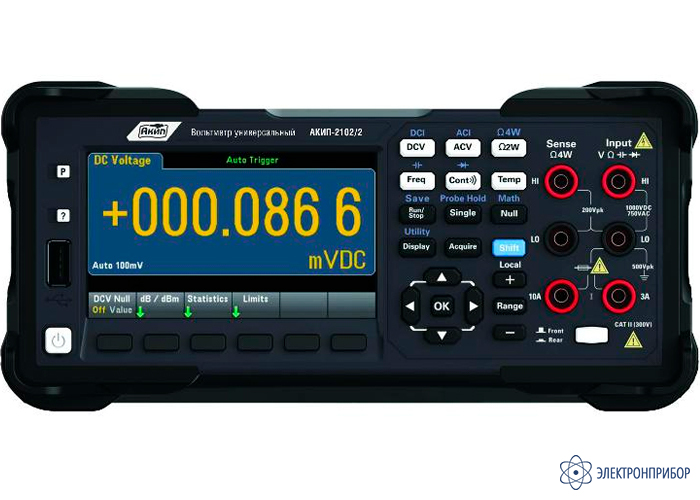

АКИП-2102/2 опция 11 вольтметр универсальный

Код товара: 86333
  • Вольтметр универсальный АКИП-2102/2 опция 11 Вольтметр универсальный АКИП-2102/2 опция 11
    Является модификацией АКИП-2102

    • Гарантия

      1 год

    • Производитель

      АКИП

    Варианты исполнения вольтметра универсального АКИП-2102:

    Серия универсальных вольтметров АКИП-2102 состоит из двух моделей АКИП-2102/1 - вольтметр 6,5 разрядов и АКИП-2102/2 - вольтметр 5,5 разрядов. Каждая из моделей имеет несколько вариантов исполнения. Базовая модель имеет разъемы на передней панели.

    • АКИП-2102/1 - вольтметр 6,5 разрядов, вход на передней панели (интерфейсы USB, RS-232/-485);
    • АКИП-2102/1 опция 01 - вольтметр 6,5 разрядов, разъемы на задней панели;
    • АКИП-2102/1 опция 11 - вольтметр 6,5 разрядов, разъемы на передней и задней панели;
    • АКИП-2102/1 опция 11 + LAN - вольтметр 6,5 разрядов, разъемы на передней и задней панели, добавлен интерфейс ДУ LAN;
    • АКИП-2102/1 опция 11 + LAN + GPIB - вольтметр 6,5 разрядов, разъемы на передней и задней панели, добавлен интерфейс ДУ LAN + GPIB;
    • АКИП-2102/2 - вольтметр 5,5 разрядов, вход на передней панели (интерфейсы USB, RS-232/-485);
    • АКИП-2102/2 опция 01 - вольтметр 5,5 разрядов, разъемы на задней панели;
    • АКИП-2102/2 опция 11 - вольтметр 5,5 разрядов, разъемы на передней и задней панели;
    • АКИП-2102/2 опция 11 + LAN - вольтметр 5,5 разрядов, разъемы на передней и задней панели, добавлен интерфейс ДУ LAN;
    • АКИП-2102/2 опция 11 + LAN + GPIB - вольтметр 5,5 разрядов, разъемы на передней и задней панели, добавлен интерфейс ДУ LAN + GPIB.

    Особенности вольтметра универсального АКИП-2102:

    • высокое разрешение;
    • скорость измерений до 30 000 измерений в секунду;
    • функция отображения графиков, функция рисования трендов, статистика и гистограммы;
    • отображение 2 видов параметров сигнала одновременно;
    • измерение постоянного напряжения, переменного напряжения, постоянного тока, переменного тока, сопротивления по 2-проводной и 4-проводной схемам, ёмкости, прозвонка цепи, проверка диодов, измерение частоты, периода и температуры;
    • поддержка стандартных команд дистанционного управления SCPI;
    • яркий графический дисплей:





    • статистические функции:





  • Технические характеристики вольтметра универсального АКИП-2102:

    Параметр Значение
    АКИП-2102/1 АКИП-2102/2
    Постоянное напряжение DCV
    Пределы измерений 100 мВ / 1 / 10 / 100 / 1000 В
    Максимальное разрешение 0,1 мкВ 1 мкВ
    Погрешность измерения ± (0,0035% Uизм...0,005% Uизм)
    в зависимости от диапазона    		 ± (0,015% Uизм...0,018% Uизм)
    в зависимости от диапазона
    Входной импеданс 10 МОм (10 ГОм для пределов 100 мВ / 1 В - на выбор)
    Переменное напряжение ACV (AC+DC, TRUE RMS)
    Пределы измерений 100 мВ / 1 / 10 / 100 / 750 Вскз
    Максимальное разрешение 1 мкВ 10 мкВ
    Частотный диапазон * 10 Гц...300 кГц 20 Гц...100 кГц
    Погрешность измерения ± (0,12% Uизм...4% Uизм)
    в зависимости от частоты и диапазона    		 ± (0,2% Uизм...3% Uизм)
    в зависимости от частоты и диапазона
    Входной импеданс 1 МОм / 100 пФ
    Постоянный ток DCA
    Пределы измерений 100 мкА / 1 / 10 / 100 мА / 1 / 3 / 10 А
    Максимальное разрешение 0,1 нА 1 нА
    Погрешность измерения ± (0,050% Iизм...0,200% Iизм)
    в зависимости от диапазона    		 ± (0,050% Iизм...0,25% Iизм)
    в зависимости от диапазона
    Переменный ток ACA (AC+DC, TRUE RMS)
    Пределы измерений 100 мкА / 10 / 100 мА / 1 / 3 / 10 А
    Максимальное разрешение 1 нА 10 нА
    Частотный диапазон 3 Гц...10 кГц (в зависимости от диапазона) 20 Гц...10 кГц (в зависимости от диапазона)
    Погрешность измерения ± (0,1% Iизм...0,23% Iизм)
    в зависимости от частоты и диапазона    		 ± (0,15% Iизм...2,00% Iизм)
    в зависимости от частоты и диапазона
    Частота (100 мВ...750 В)
    Пределы измерений 3 Гц...300 кГц
    Диапазон измерения периода 3,33 мкс...333,33 мс
    Время счета (Integral Time) 10 мс, 100 мс (заводская установка), 1 с
    Максимальное разрешение 10 мкГц 100 мкГц
    Чувствительность > 100 мВ (3 Гц...100 кГц); > 0,5 В (100...300 кГц)
    Погрешность измерения ± (0,01% Fизм...0,1% Fизм)
    в зависимости от диапазона    		 ± (0,02% Fизм)
    Сопротивление R
    Пределы измерений 100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм
    Максимальное разрешение 0,1 мОм 1 мОм
    Погрешность измерения ± (0,01% Rизм...0,80% Rизм)
    в зависимости от диапазона    		 ± (0,05% Rизм...2,00% Rизм)
    в зависимости от диапазона
    Тестовый ток 500 нА...1 мА (в зависимости от диапазона)
    Прозвон цепи **
    Порог срабатывания 1...1200 Ом (разрешение 100 мОм)
    Тестовый ток 1 мА
    Температура
    Диапазон измерений в зависимости от типа термодатчика
    Термопары (в комплект не входят) поддержка термосопротивлений (Pt100, DIN/IEC751),
    поддержка термистора (5 кОм)
    Испытание P-N перехода
    Тестовое напряжение ≤ 5 В (разрешение 100 мкВ)
    Тестовый ток 1 мА
    Ёмкость
    Пределы измерений 10 / 100 нФ / 1 / 10 / 100 мкФ
    Максимальное разрешение 0,01 пФ 0,1 пФ
    Погрешность измерения ± (0,4%...0,5% Cизм) ± (1% Cизм + 0,5% Cпред)
    Дисплей
    Тип и формат цветной графический TFT-дисплей (диагональ 11 см, 64К цветов)
    Разрядность индикации 6 1/2 разряда (максимум «2.200.000») 5 1/2 разряда
    Режим отображения индикация числовых значений (считывание), гистограмма, линейная шкала (bar graph), диаграмма трендов (trend chart)
    Общие данные
    Напряжение питания 200...240 В (±10%), 50 / 60 Гц (потребляемая мощность 30 ВА)
    Выход VM comp (сигнал завершения измерения), ExtTrig (внешняя синхронизация)
    Режим запуска внутренний, ручной, по шине
    Интерфейс стандартно: USB, RS-232 / RS-485
    дополнительный интерфейс (опция): LAN или LAN+GPIB (только заводская установка)
    Габаритные размеры 310 × 265 × 110 мм
    Масса 3,78 кг
    Примечание:
    * в режиме измерения переменного напряжения ACV доступна фильтрация сигнала: > 3 Гц, > 20 Гц, > 200 Гц (AC Filter);
    ** при R ≤ 10 Ом в тестируемой цепи на ЖКИ отображается измеренное сопротивление и звучит звуковой сигнал (если зуммер включен в меню);
    если R > 10 Ом...1,2 кОм, отображается значение сопротивления (звуковой сигнал отсутствует);
    если R в цепи > 1,2 кОм, на дисплее отображается сообщение OPEN / XX / обрыв (звуковой сигнал отсутствует).

  • Комплект поставки АКИП-2102/2 опция 11

    № Наименование Количество
    1 Вольтметр универсальный АКИП-2102/2 опция 11 1
    2 Кабель USB 1
    3 Пробник HT325 1
    4 Шнур питания 1
    5 Сертификат калибровки 1
