Вольтметры лабораторные

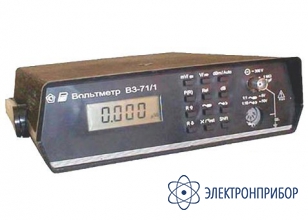

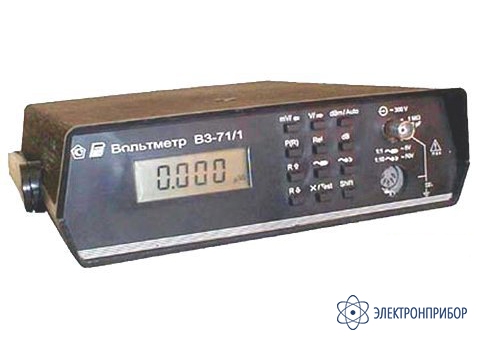

В3-71/1 — вольтметр переменного тока цифровой

Код товара: 21884
  • 16689-97

    • Гарантия

      1 год

    • Межповерочный интервал

      3 года

    • Госреестр СИ РФ

      16689-97 до 20.07.2025

    • Реестр промышленной продукции РФ

      10298553

    Назначение вольтметра переменного тока цифрового В3-71/1:

    Вольтметры переменного тока ВЗ -71, ВЗ -71/1 предназначены для измерения переменного напряжения в широкой полосе частот. Приборы обеспечивают измерение среднеквадратического значения сигналов переменного тока несинусоидальной формы с большим коэффициентом амплитуды. Прибор ВЗ -71/1 измеряет высокочастотное (до 1000 МГц) переменное напряжение с помощью высокоимпедансного пробника. Вольтметры рассчитаны как на автономное использование, так и на работу в составе автоматизированных систем с интерфейсом СТЫК С2-ИС (RS-232C).

    В приборе ВЗ -71/1 дополнительно имеется ВЧ-тракт.

    ПриборВЗ -71/1 содержит пробник для измерения переменного напряжения в диапазоне частот от 100 кГц до 1000 МГц, построенный по компенсационной схеме, обеспечивающей высокую линейность преобразования.

  • Технические характеристики вольтметра переменного тока цифрового В3-71/1:

    Диапазон Погрешность, ± % от Ux + ед. мл. р.*
    Частота
    10-20 Гц 20-40 Гц 40Гц-200 кГц 0,2-1 МГц 1-З МГц 3-5 МГц 5-10 МГц 10-20 МГц 20-30 МГц
    0.100-3.200 мВ 4+20 4+20 2,5+20 4+30 ЗдБ** —
    3.000-19.999 мВ 4 2,5 1,5 2,5 4 6 15 3дБ**
    20.00-32.00 мВ
    30.00-199.99 мВ 6дБ**
    200.0-1100.0 мВ
    1.000-3.100 В 2,5 6
    3.100-11.000 В 3дБ
    10.000-19.999 В
    20.00-32.00 В
    30.00-199.99 В Область недопустимого сочетания входного напряжения и частоты
    200.0-300.0 В
    Примечания:
    * ед.мл.р. - единица младшего разряда;
    ** не нормируется.
    Входное сопротивление не менее 1 МОм на частоте 100 кГц.
    Входная емкость не более 30 пФ.
    Диапазон Погрешность, ± % от Ux + ед. мл. р.*
    Частота
    0,1-30 МГц 30-100 МГц 100-300 МГц 300-600 МГц 600-800 МГц 800-1000 МГц
    Параметры вольтметра ВЗ-71/1 при измерениях с помощью диодного пробника
    Пробник 1:1
    030.0-1999.9 мВ 2.000-5.000 В    		 6+20 10+20 15+20 25+20
    Пробник 1:10
    З00 мВ-19.999 В 20.00-50.00 В    		 6+20 10+20 Не нормируется
    Температурный коэффициент не более 0,15%/°C.
    Входное сопротивление не менее 300 кОм на частоте 100 кГц.
    Входная емкость не более 3 пФ.
    Режим измерения Время установления показаний не более, с Скорость измерений не менее, изм/с
    Время установления режима и скорость измерений
    На основном входе 6 3,3
    С пробником 7
    В приборах предусмотрены режимы обработки данных, позволяющие измерять абсолютное отклонение или отношение уровней сигналов (в децибелах), а также мощность (в ваттах и децибелах к милливатту) на нагрузках с сопротивлением от 4 до 1200 Ом.
    Параметр Значение
    Общие характеристики
    Рабочие условия эксплуатации температура окружающего воздуха от 5 до 40° С;
    относительная влажность до 90% при температуре до 25° С;
    атмосферное давление 630-800 мм.рт.ст.
    Напряжение питающей сети (220±22) В частотой (50+ 1) Гц
    Мощность, потребляемая прибором от сети питания не превышает 15 ВА
    Масса не превышает 2 кг
    Габаритные размеры 242х85х326 мм
    Наработка на отказ не менее 50000 ч

  • Комплект поставки В3-71/1

    № Наименование Количество
    1 Вольтметр переменного тока B3-71/1 с расширенным частотным диапазоном 1
    2 Тройниковый переход 50 Ом, «TП-71/1» 1
    3 Пробник 1:1 «ПРОБНИК 1:1 0,03-5 В» 1
    4 Пробник 1:10 «ПРОБНИК 1:10 0,3-50 В» 1
    5 Кольцо заземления для подключения пробника 2
    6 Диод КД419В* для пробника 1:10, подобранная пapa 2
    7 Диод BAT 62-02W** Для пробника 1:1 2
    8 Нагрузка согласованная Байонетная, «HC 50 П» 1
    9 Кабель интерфейса СТЫК C2 1
    10 Кабель соединительный Байонет — 2 штыря, C=50 пФ, «K1» 1
    11 Кабель соединительный Байонет — байонет, C=100 пФ, «КЗ» 1
    12 Кабель соединительный Байонет – байонет 0,25 м, С=З0 пФ, «K2» 1
    13 Нагрузка согласованная «НС-50 П» 1
    14 Переход СР-50-95ФВ Байонетный 1
    15 Вставка плавкая BП1-1B 0,25 А 250 В 2
    16 Руководство по эксплуатации 1
    17 Формуляр 1

    Примечание:
    * Допускается замена на диод 2Д419В.
    ** Допускается замена на диод BAT62-03W.

    Дополнительная комплектация B3-71/1

    (Поставляется за отдельную плату)

    № Наименование
    1 Футляр
