Вольтметры лабораторные

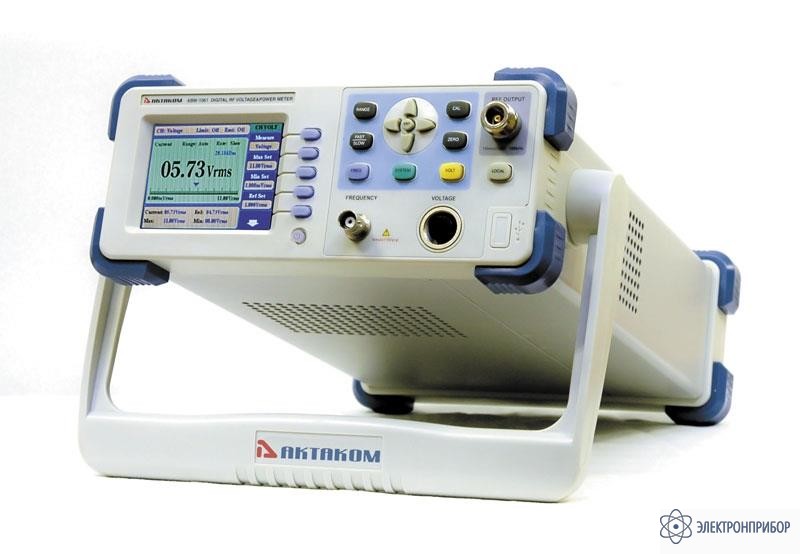

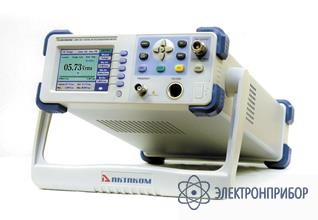

АВМ-1061 — высокочастотный вольтметр

Код товара: 26962
  • 2-3 дня


    Цифровой высокочастотный вольтметр Актаком АВМ-1061 предназначен для проведения лабораторных исследований с высокой точностью. Актаком АВМ-1061 позволяет проводить измерения сигналов с частотой до 1,2 ГГц. Выполненный в удобном и эргономичном пластиковом корпусе, АВМ-1061 очень удобен в обращении и имеет интуитивно понятный пользовательский интерфейс. Прибор оснащен встроенным частотомером с полосой пропускания до 3 ГГц, а так же интерфейсами RS-232 и USB.


  • Технические характеристики вольтметра

    Характеристика Значение
    Диапазон частот 9 кГц ... 1200 МГц пробник
    10 кГц ... 2000 МГц (2 ГГц коаксиальный детектор)
    10 кГц ... 3000 кГц (3 ГГц коаксиальный детектор)
    Диапазон измерения напряжения 1 мВрмс ... 10 Врмс (при нагрузке 50Ω)
    Тип диапазона Ручной   4 мВрмс / 40 мВрмс / 400 мВрмс / 4 Врмс / 10 Врмс
    Автоматический
    Диапазон измерения мощности -47 дБм ... +33 дБм (50Ω нагрузка, 0 дБм = 0.224 Врмс)
    Тип диапазона Ручной   -40 дБм / -20 дБм / 0 дБм / 20 дБм / 40 дБм
    Автоматический
    КСВН ≤1.03 10 кГц ... 200 МГц
    ≤1.04 200 кГц ... 500 МГц
    ≤1.15 500 МГц ... 1000 МГц
    ≤1.25 1000 МГц ... 1600 МГц
    ≤1.35 1600 МГЦ ... 2000 МГц
    ≤1.40 2000 МГц ... 3000 MГц
    Сопротивление 50 Ом Диапазон частот 10 кГц ... 3GHz
    Минимальное входное напряжение 50 мВрмс
    Максимальное входное сопротивление 5 Врмс
    Входное сопротивление 500KΩ/30pF or 50Ω
    Разрешение по частоте 5 е.м.р. (gate time 100 мс)
    6 е.м.р. (gate time 1с)
    Стабильность ≤1x10-6/день
    Питание 110 ... 127 В AC±10%, 220 ... 240 В AC±10% 50 Гц±2Гц, 60 Гц±2 Гц
    Габаритные размеры 255 x 170 x 370 мм
    Масса 3,5 кг


    Рабочие ошибки при измерении напряжения с частотой 100 кГц

    Диапазон напряжений 10 мВрмс 10 Врмс 2 мВрмс 10 мВрмс
    Температура 23±5℃ 0~40℃ 23±5℃ 0~40℃
    Ошибка ±2%±5 е.м.р. ±3%±6 е.м.р. ±2.5%±10 е.м.р. ±3.5%±16 е.м.р.


    Рабочие ошибки при измерении мощности с частотой 100 кГц

    Диапазон напряжений -27 дБм 33 дБм -41 дБм 27 дБм
    Температура 23±5℃ 0~40℃ 23±5℃ 0~40℃
    Ошибка ±0.36 дБ ±0.6 дБ ±0.6 дБ ±0.8 Дб
    Диапазон частот 2GHz коаксиальный детектор 3GHz коаксиальный детектор
    2.25 В ... 10 мВрмс 2.25 В ... 10 мВрмс 2.25V~10 мВрмс 2.25 В ... 10 мВрмс
    +20 дБм ... -27 дБм +20 дБм ... -27 дБм +20 дБм...-27 дБм +20 дБм ... -27 дБм
    100 кГц ... 100 МГц ±2% ±3% ±2% ±3%
    10 кГц ... 200 MГц ±3% ±4% ±3% ±4%
    200 MГц ... 600 MГц ±5% ±7% ±5% ±7%
    600 MГц ... 1000 MГц ±8% ±9% ±7% ±9%
    1000 MГц ... 1500 MГц ±12% ±13% ±12% ±13%
    1500 MГц ... 2000 MГц ±15% ±16% ±16% ±17%
    2000 MГц ... 2500 MГц - - ±15% ±16%
