АКИП-2401 — вольтметр переменного напряжения высокочастотный
Код товара: 29206-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
77218-20 до 16.01.2030
-
Производитель
Назначение вольтметра переменного напряжения высокочастотного АКИП-2401:
Вольтметры АКИП-2401, АКИП-2402 являются высокоточными лабораторными приборами и предназначены для измерения напряжения переменного тока.
Принцип действия вольтметров АКИП-2401, АКИП-2402 основан на преобразовании измеряемого напряжения ВЧ в напряжение постоянного тока, которое усиливается в измерительном блоке, а затем выводится на экран в абсолютных или относительных значениях. Управление и контроль над режимами работы вольтметра осуществляет встроенный микроконтроллер. Установка параметров производится с помощью кнопок на лицевой панели.

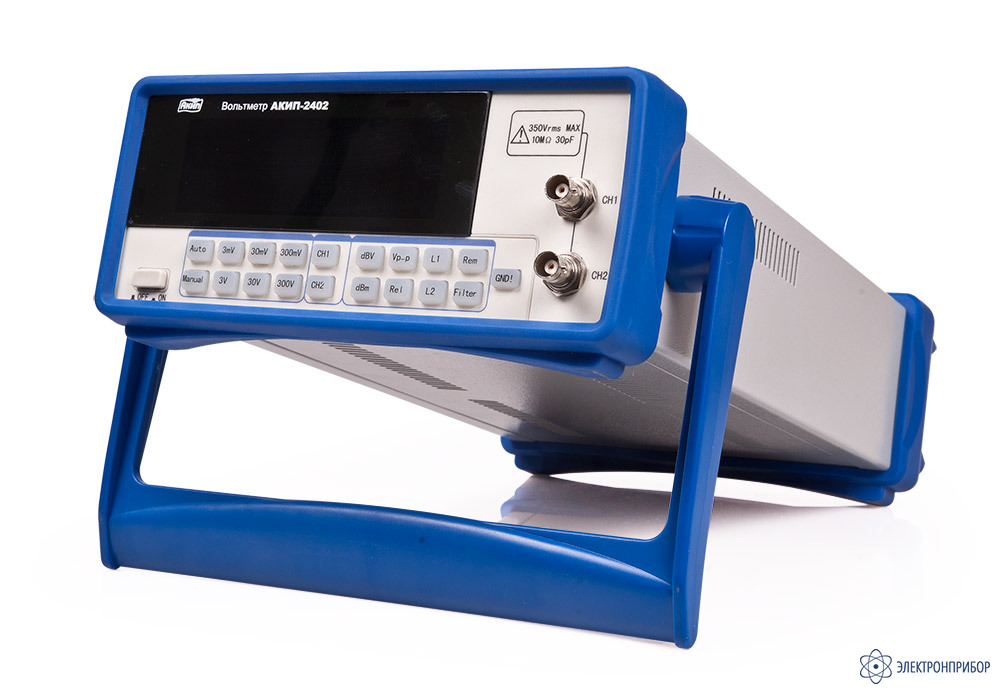

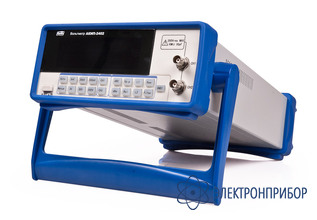

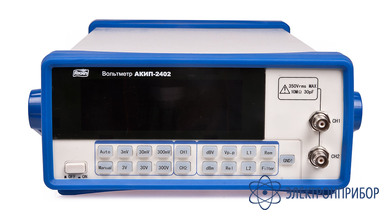

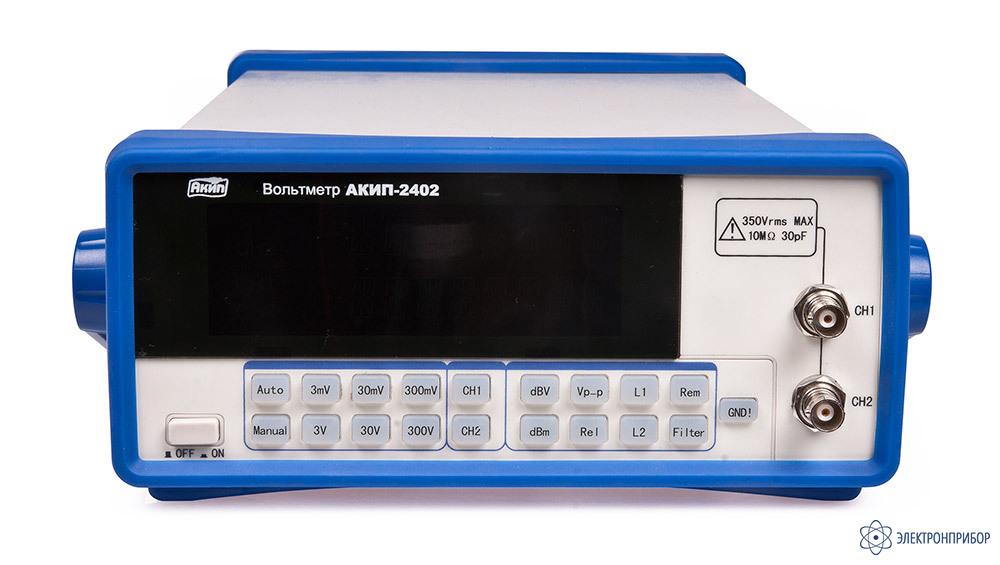

На передней панели вольтметров расположены: двухстрочный дисплей, два измерительных входных разъема, кнопка включения питания, кнопки выбора предела измерения, кнопки выбора единиц измерения, кнопки управления режимами измерения и настройками.
Вольтметры по умолчанию измеряют среднеквадратическое значение напряжения. Дополнительно, в вольтметрах имеется возможность выбора отображения результата измерения в следующих единицах: Впик-пик (уровень напряжения от пика до пика), дБВ (относительно 1 В), дБм (относительно 1 мВт на нагрузке 50 Ом или 600 Ом). Модели АКИП-2401 и АКИП-2402 отличаются диапазоном частот измеряемого напряжения.
Особенности вольтметра переменного напряжения высокочастотного АКИП-2401:
- Измерение ср.квадратического значения переменного напряжения сигнала синусоидальной формы;
- Диапазон частот: 5 Гц…3 МГц;
- Диапазон измерения напряжения: 50 мкВ…300 В (6 пределов);
- Два измерительных ВЧ входа: Кан1 / Кан2;
- Максимальное разрешение: 0,0001 мВ;
- Отображение уровня входного сигнала в дБВ, дБм, Uпик;
- Автоматический или ручной выбор пределов измерений, удержание результата (Hold);
- Двухстрочный VDF-дисплей;
- Интерфейс RS-232.
-
-
Технические характеристики вольтметра переменного напряжения высокочастотного АКИП-2401:
Параметры Значение АКИП-2401 АКИП-2402 Переменное напряжение Диапазон напряжений 50 мкВ…300 В (с.к.з.) Пределы измерений 3 / 30 / 300 мВ / 3 / 30 / 300 В (6 поддиапазонов) Диапазон частот 5 Гц…3 МГц 5 Гц…5 МГц Погрешность измерения * ±1,5 % … ±4 % *
(в зависимости от диапазона)Диапазон индикации уровня входящего сигнала -86…+50 дБн; -83…+52 дБм (по мощности); 140 мкВ…850 В пик-пик Максимальное входное напряжение ** 350 В (с.к.з.) Входной импеданс 10 МОм / 30 пФ Дисплей Тип индикатора VDF-индикатор (2-х строчный) Формат индикации 3½ или 4½ разряда (переключаемый) Общие данные Напряжение питания 220В±10%, 50 Гц, (потребляюмая мощность 20 ВА) Интерфейс RS-232 (скорость передачи 9600 бод) Габаритные размеры 106×260×375 мм Масса 3 кг * Примечание: Нормирование погрешности измерений
Диапазон 5 - 100 Гц 100 Гц - 500 кГц 500 кГц - 2 МГц 2 - 3 МГц 3 - 5 МГц Разрешение 3 мВ ±2,5% ±0,8% ±1,5% ±0,5% ±2% ±1% ±3% ±1% ±4% ±2% 0,0001 мВ 30 мВ ±2,5% ±0,8% ±1,5% ±0,5% ±2% ±1% ±3% ±1% ±4% ±2% 0,001 мВ 300 мВ ±2,5% ±0,8% ±1,5% ±0,5% ±2% ±1% ±3% ±1% ±4% ±2% 0,01 мВ 3 В ±2,5% ±0,8% ±1,5% ±0,5% ±2% ±1% ±3% ±1% ±4% ±2% 0,0001 В 30 В ±2,5% ±0,8% ±1,5% ±0,5% ±2% ±1% ±3% ±1% ±4% ±2% 0,001 В 300 В ±2,5% ±0,8% ±1,5% ±0,5% ±2% ±1% ±3% ±1% ±4% ±2% 0,01 В ** Примечание: Максимальное входное напряжение
Предел Частота Макс. Uвх (с.к.з.) 3 В – 300 В 5 Гц…5 МГц 350 В 3 мВ – 300 мВ 5 Гц…1 кГц 350 В 1 кГц…10 кГц 35 В 10 кГц…5 МГц 10 В -
Комплект поставки АКИП-2401
№ Наименование Количество 1 Вольтметр переменного напряжения высокочастотный АКИП-2401 1 2 Шнур питания 1 3 Измерительные провода 2 -
