АКИП-2106, АКИП 2106
Вольтметры лабораторные

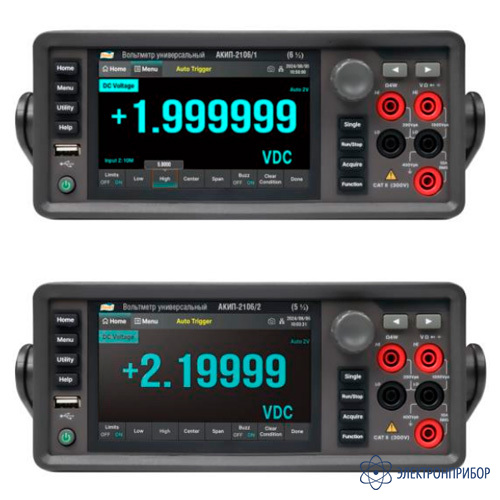

АКИП-2106 — вольтметр
Код товара: 83361-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
96403-25 до 11.09.2030
-
Производитель
Особенности вольтметра АКИП-2106:
- максимальная индикация на дисплее: 6 ½ разрядов (АКИП-2106/1 и АКИП-2106/1 с опцией SC) и 5 ½ разрядов (АКИП-2106/2 и АКИП-2106/2 с опцией SC);
- базовая погрешность (DCV): 0,0035% АКИП-2106/1 и АКИП-2106/1 с опцией SC, 0,015% АКИП-2106/2 и АКИП-2106/2 с опцией SC;
- измерение: с учетом формы сигнала и искажений (True RMS);
- максимальный ток AC до 30 А при использовании внешнего токового шунта SCD30A;
- быстродействие: до 50000/4800 изм./с;
- встроенные фильтры НЧ: 3 Гц, 20 Гц, 200 Гц;
- автоматический и ручной выбор пределов измерений;
- 2-х и 4-х проводная схема измерения сопротивления;
- измерение температуры (термопара RTD и TC);
- математические функции и статистическая обработка: (мин/макс/среднее/относительное; дБ/дБм; статистика, пределы, удержание);
- развернутое меню синхронизации и запуска;
- цветной графический TFT-дисплей диагональ 10,92 см;
- одновременное отображение измерения 2-х параметров на дисплее;
- режим отображения: Числовой, Аналоговая шкала, График тренда, Гистограмма;
- функция сохранение/вызов профилей;
- функция интегральной записи;
- функция оцифровки (для АКИП-2106/1 и АКИП-2106/1 с опцией SC);
- внутренняя память 512 МБ, возможность сохранения до 2 млн показаний, расширение внешним USB- flash.
- встроенная экранная помощь (HELP);
- звуковая индикация событий;
- встроенная компенсация холодного конца термопары;
- интерфейсы: RS232, LAN, USB, GPIB (опция), поддержка протокола SCPI, ExtTRG, VMC;
- поддержка VNC, WEB-сервера;
- программное обеспечение EasyDDM для управления и передачи данных на компьютер;
- вариант исполнения со встроенным сканером SC1016 - 16 каналов, (учитывается при заказе) или без сканера;
- опции: токовый шунт SCD30A, GPIB (внешний кабель адаптер) - поставляются отдельно.
-
-
Технические характеристики вольтметра АКИП-2106:
Параметр Значение АКИП-2106/1,
АКИП-2106/1 с опцией SCАКИП-2106/2,
АКИП-2106/2 с опцией SCПостоянное напряжение (DCV) Пределы измерений 200 мВ/2В/20В/200В/1000В Разрешение 100нВ/1/10/100мкВ/1мВ 1/10/100мкВ/1/10мВ Погрешность измерения (базов.) ±(0,0035%изм+0,0006%диап) ±(0,015%изм+0,003%диап) Входной импеданс 10 МОм Переменное напряжение (ACV, TRUE RMS) Пределы измерений 200 мВ/2В/20В/200В/750В Разрешение 100нВ/1/10/100мкВ/1мВ 1/10/100мкВ/1/10мВ Частотный диапазон 3 Гц…300 кГц 20 Гц…100 кГц Погрешность измерения ±(0,12%изм+0,05%диап) ±(0,2%изм+0,05%диап) Входной импеданс 1 МОм / 150 пФ Постоянный ток (DCI) Пределы измерений 200 мкА/ 2мА /20мА/200мА/2А/ 10 А Разрешение 0,1/1/10/100нА/1/10 мкА 1/ 10/100нА/1/10/100 мкА Погрешность измерения (базов.) ±(0,050%изм+0,005%диап) ±(0,055%изм+0,005%диап) Переменный ток (ACI, TRUE RMS) Пределы измерений 200 мкА/ 2мА /20мА/200мА2А/ 10 А 20 мА/200мА /2А/ 10 А Разрешение 0,1/1/10/100нА/1/10 мкА 100нА/1/10/100 мкА Частотный диапазон 3 Гц…10 кГц 20 Гц..10 кГц Погрешность измерения (базов.) ±(0,15%изм+0,06%диап) ±(0,055%изм+0,05%диап) Сопротивление (2-х - 4-х проводной режим) Пределы измерений 200 Ом/ 2/ 20/ 200 кОм/1МОм/ 10 МОм/100МОм 200 Ом/ 2/ 20/ 200 кОм/2МОм/ 10 МОм/100МОм Разрешение 100мкОм/1/ 10/100мОм/1Ом/10/100Ом 1/ 10/100мОм/1Ом/10/100Ом/1кОм Погрешность измерения (базов.) ±(0,01%изм+0,005%диап) ±(0,02%изм+0,003%диап) Ёмкость Пределы измерений 2/ 20/ 200 нФ/ 2/ 20/ 200/2000мкФ/20/100мФ 2/ 20/ 200 нФ/ 2/ 200мкФ/10мФ Разрешение 1/ 10/ 100 пФ/ 1 /10/100нФ/ 1/10/100 мкф 1/ 10/ 100 пФ/ 1 //100нФ/ 1мкФ Погрешность измерения ±(0,01%изм+0,01%диап) ±(1%изм+0.5%диап) Частота/период Диапазон измерений частоты 3Гц…1 МГц 20 Гц…1 МГц Диапазон изм. периода 1мкc…0,33с 1 мкс ..50 мс Пределы измерений 3-5Гц/5-10Гц/1-40Гц/40Гц-300кГц/300кГц-1Мгц Амплитуда входного сигнала 200 мВ…750 В Погрешность измерения (базов.) ±(0,007 %изм) ±(0,01%изм+0,003%диап) Входной импеданс 1 МОм Температура (2-х - 4-х проводной режим) Диапазон измерений -200…+1768 °С (в зависимости от типа термопар) Погрешность погрешность термопары ± 0,16°С/0,76°С Термопары поддержка термопар: B, E, J, K, N, R, S, T-типов (в комплект не входят !), поддержка термосопротивлений (RTD) Испытание P-N перехода Тестовое напряжение 0 - 4 В Тестовый ток 1 мА Прозвон цепи Порог срабатывания 1…2000 Ом Тестовый ток 1 мА Регистрация данных Максимальная частота дискретизации 50000 отсч/с 4800 отсч/с Интервал выборки 1 мс...3600 с Объем выборки 2000000 т во внутр память/360000000 т в файл Время регистрации до 100 час Задержка записи до 100 час Режим оцифровки (для АКИП 2106/1) Исходные данные DC Voltage, DC Current Частота дискретизации 10 Гц...50 кГц Объем выборки до 2000000т Полоса пропускания -3дБ 10 кГц Сканер многоточечного измерения (для АКИП 2106/1 с опцией SC и АКИП-2106/2 с опцией SC) Каналы 12 многоцелевых + 4 токовых Измеряемые параметры DCV/ DCI/ ACV/ ACI/ 2WR/ 4WR/ CAP/ FREQ/ DIODE/ CONT/TEMP(RTD) /TEMP(TC) ACV Максимальное значение 125В скз, 175В пипк пик, ток коммутац 0,3 A,100 кГц DCV Максимальное значение 110 В, ток коммутац 1,0 A Дисплей Тип и формат Цветной графический TFT-дисплей (диагональ 12,7 см), разрешение 800х480 Разрядность индикации 6 ½ 5 ½ Общие характеристики Напряжение питания 100-120/200-240 В, 50 / 60 Гц (P потребл. 30 ВА) Условия эксплуатации относительная влажность ≤ 80%, температура 0...50°C Условия хранения относительная влажность ≤ 80%, температура -20...70°C Интерфейс USBх2, LAN, GPIB – опция, ExtTRG, VMC Габаритные размеры 379х2560х103 мм Масса 3,8 кг Примечания: характеристики указаны после 90 минут прогрева (АКИП-2106/1 и АКИП-2106/1 с опцией SC) /30 минут прогрева (АКИП-2106/2 и АКИП-2106/2 с опцией SC).
-
Комплект поставки АКИП-2106
№ Наименование Количество 1 Вольтметр АКИП-2106 в выбранном исполнении 1 -
Модификации АКИП-2106
Подберите модификацию по параметрам
Максимальная индикация на дисплееБазовая погрешность (DCV) -
