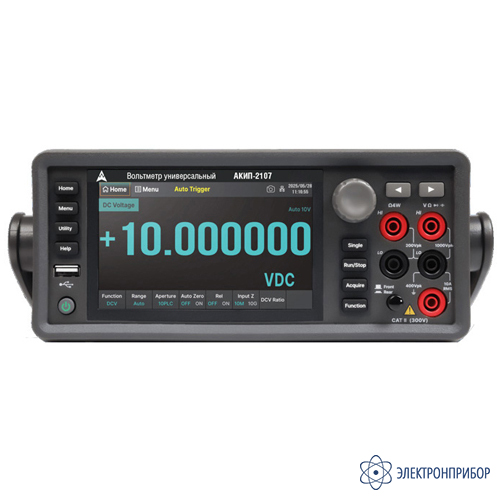

АКИП-2107 — вольтметр универсальный
Код товара: 84018-
-
Гарантия
3 года
-
Производитель
Особенности вольтметра универсального АКИП-2107:
- максимальная индикация на дисплее: 7 ½ разрядов (АКИП-2107 и АКИП-2107SC c 16-ти канальным сканером);
- базовая погрешность (DCV): ±0,0016% АКИП-2107;
- измерение: с учетом формы сигнала и искажений (True RMS);
- максимальный ток AC до 30 А при использовании внешнего токового шунта SCD30A;
- быстродействие: до 50000 измерений/с;
- встроенные фильтры НЧ: 3 Гц, 20 Гц, 200 Гц;
- автоматический и ручной выбор пределов измерений;
- 2-х и 4-х проводная схема измерения сопротивления;
- измерение температуры (термопара RTD и TC);
- математические функции и статистическая обработка: (мин/макс/среднее/относительное; дБ/дБм; статистика, пределы, удержание);
- развернутое меню синхронизации и запуска;
- цветной графический TFT-дисплей диагональ 12,7 см, 800*480, сенсорный экран;
- одновременное отображение измерения 2-х параметров на дисплее;
- режим отображения: числовой, аналоговая шкала, график тренда, гистограмма;
- функция сохранение/вызов профилей;
- функция интегральной записи;
- функция оцифровки;
- внутренняя память 512 МБ, возможность сохранения до 2 млн показаний, расширение внешним USB-flash;
- встроенная экранная помощь (HELP);
- звуковая индикация событий;
- встроенная компенсация холодного конца термопары;
- интерфейсы: LAN, USB, GPIB (опция), вход TRG, выход VMC;
- поддержка команд протокола SCPI;
- поддержка VNC/ WEB-серверов;
- программное обеспечение EasyDDM-X для управления и формирования выборки с компьютера (свободно распространяется);
- опции: токовый шунт SCD30A, GPIB (адаптер USB-GPIB внешний) - поставляются отдельно.
-
-
Технические характеристики вольтметра АКИП-2107 с опцией SC:
Параметр Значение Постоянное напряжение (DCV) Пределы измерений 100 мВ/ 1 / 10 / 100 / 1000В Разрешение 10 нВ / 0,1 / 1 / 10 мкВ / 0,1 мВ Погрешность измерения (базовая) ±(0,0016%изм+0,0002%диап) Входной импеданс 10 МОм Переменное напряжение (ACV, TRUE RMS) Пределы измерений 100 мВ / 1 / 10 / 100 / 750 В Разрешение 10 нВ / 0,1 / 1 / 10 мкВ / 0,1 мВ Частотный диапазон 3 Гц…300 кГц Погрешность измерения ±(0,05%изм+0,02%диап) Входной импеданс 1 МОм /150 пФ Постоянный ток (DCI) Пределы измерений 1 / 10 / 100 мкА / 1 /10 / 100 мА / 1 / 3 / 10 А Разрешение 0,1 / 1 / 10 пА / 0,1 / 1 / 10 нА /0,1 / 1 /10 мкА Погрешность измерения (базовая) ±(0,050%изм+0,001%диап) Переменный ток (ACI, TRUE RMS) Пределы измерений 100 мкА / 1 /10 / 100 мА / 1 / 3 / 10 А Разрешение 10 пА / 0,1 / 1 / 10 нА /0,1 / 1 /10 мкА Частотный диапазон 3 Гц…10 кГц Погрешность измерения (базовая) ±(0,09%изм+0,04%диап) Сопротивление (2-х - 4-х проводной режим) Пределы измерений 10 Ом/ 100 Ом/ 1/ 10/ 100 кОм/ 1/ 10/ 100 МОм/ 1 ГОм Разрешение 1 мкОм/ 10 мкОм/ 100 мкОм/1/10 / 100 мОм/ 1/ 10/100 Ом Погрешность измерения (базовая) ± 0,003%изм+0,0005%диап Ёмкость Пределы измерений 1/ 10/ 100 нФ/ 1/ 10/ 100 мкФ/ 1/ 10/ 100 мФ Разрешение 0,1/ 1 / 10/ 100 пФ/ 1 /10/100 нФ/1/10 мкф Погрешность измерения ±(1%изм+0,1%диап) Частота/период Диапазон измерений частоты 3 Гц…1 МГц Диапазон измерительного периода 1мкc…0,33с Пределы измерений 3-5 Гц / 5-10Гц / 1-40 Гц / 40 Гц - 300 кГц / 300 кГц - 1 Мгц Амплитуда входного сигнала 100 мВ…750 В Погрешность измерения (базовая) ±(0,007 %измерения) Входной импеданс 1 МОм Температура (2-х - 4-х проводной режим) Диапазон измерений -200…+1820 °С (в зависимости от типа термопар) Термопары поддержка термосопротивлений (RTD) / поддержка термопар: B, E, J, K, N, R, S, T-типов (в комплект не входят !) Погрешность ± 0,16 °С / 0,5 °С Испытание P-N перехода Тестовое напряжение 0 - 5 В Тестовый ток 1 мА Прозвон цепи Порог срабатывания 1…1000 Ом Тестовый ток 1 мА Регистрация данных Исходные данные ACV, ACI,R, C, F, T Максимальная частота дискретизации 50000 отсчетов/с Интервал выборки 1 мс…3600 с Объем выборки 2000000 т во внутр память/360000000 т в файл Время регистрации до 100 часов Задержка записи до 100 часов Режим оцифровки (для АКИП 2107) Исходные данные DCV / DCI Частота дискретизации 10 Гц...2 МГц Объем выборки до 2000000 т Полоса пропускания -3 дБ 15 кГц / 10 кГц Сканер многоточечного измерения (для АКИП 2107 SC) Каналы 12 многоцелевых + 4 токовых Измеряемые параметры DCV/ DCI/ ACV/ ACI/ 2WR/ 4WR/ CAP/ FREQ/ DIODE/ CONT/TEMP(RTD) /TEMP(TC) ACV максимальное значение 125 В скз, 175 В пипк пик, ток коммутации 0,3 A,100 кГц DCV максимальное значение 30 В, ток коммутац 1,0 A Дисплей Тип и формат цветной графический TFT-дисплей (диагональ 12,7 см), разрешение 800 х 480 Разрядность индикации 7 ½ Общие характеристики Напряжение питания 100-120 / 200-240 В, 50 / 60 Гц (P потребления 30 ВА) Условия эксплуатации относительная влажность ≤ 80%, температура 0...50 °C Условия хранения относительная влажность ≤ 80%, температура -20...70 °C Интерфейс USB х 2, LAN, GPIB – опция, ExtTRG, VMC Габаритные размеры 420 х 260 х 103 мм Масса 4,5 кг Примечания: характеристики указаны после 90 минут прогрева.
-
Комплект поставки АКИП-2107
№ Наименование Количество 1 Вольтметр универсальный АКИП-2107 в выбранном исполнении 1 -
