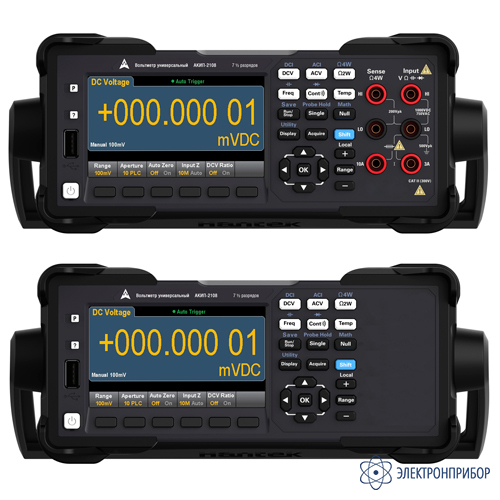

АКИП-2108 — вольтметр универсальный

Код товара: 85280
  • Вольтметр универсальный АКИП-2108 Вольтметр универсальный АКИП-2108 Вольтметр универсальный АКИП-2108 Вольтметр универсальный АКИП-2108
    5 вариантов исполнения

    Особенности вольтметра универсального АКИП-2108:

    • максимальная индикация на дисплее: 7 1/2 разрядов;
    • базовая погрешность (DCV): ±0,0016%;
    • измерение: с учетом формы сигнала и искажений (True RMS);
    • быстродействие: до 50000 измерений в секунду;
    • встроенные фильтры НЧ: 3 Гц, 20 Гц, 200 Гц;
    • автоматический и ручной выбор пределов измерений;
    • 2-х и 4-х проводная схема измерения сопротивления;
    • измерение температуры (термопара и термосопротивления);
    • математические функции и статистическая обработка: (мин/макс/среднее/относительное, дБ/дБм, статистика, пределы, удержание);
    • развернутое меню синхронизации и запуска;
    • цветной графический LCD-дисплей диагональ 10,9 см, разрешение 64 к;
    • одновременное отображение измерения 2-х параметров на дисплее: одновременно отображающая напряжение и частоту;
    • режим отображения: Числовой, Аналоговая шкала, График тренда, Гистограмма;
    • функция сохранение/вызов профилей;
    • возможность сохранения до 10000 показаний, расширение внешним USB-flash;

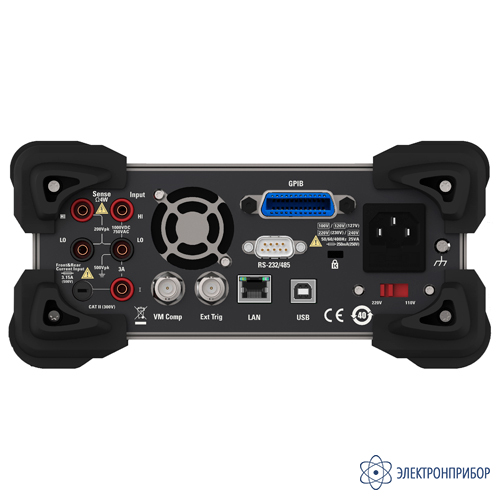

    • интерфейсы: USB, RS232/485, GPIB – опция, LAN – опция;
    • поддержка команд протокола SCPI;
    • программное обеспечение HDM3000 для управления и формирования выборки с компьютера (свободно распространяется);

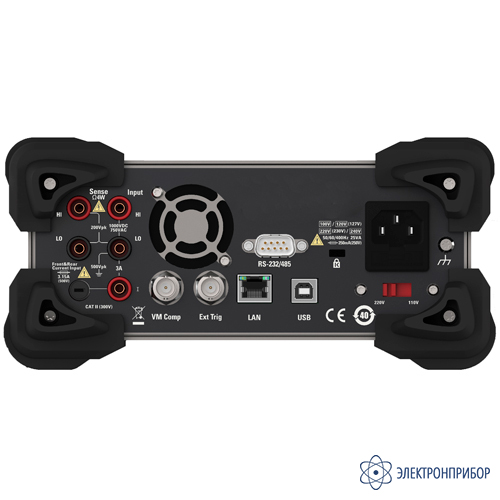

    • комплект тестовых клемм спереди и сзади, удобные для тестирования системных.

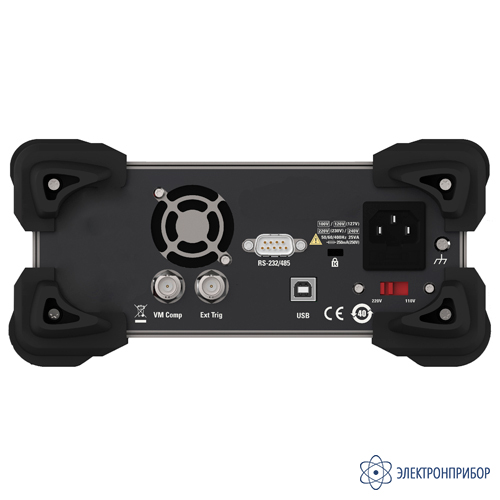

    Варианты исполнения вольтметра универсального АКИП-2108:

  • Технические характеристики вольтметра универсального АКИП-2108:

    Параметр Значение
    ПОСТОЯННОЕ НАПРЯЖЕНИЕ (DCV)
    Пределы измерений 100 мВ/1 /10/100/1000 В
    Разрешение 10 нВ /0,1 / 1 / 10 мкВ/ 0,1 мВ
    Погрешность измерения (базов.) ±(0,0016%изм+0,0002%диап)
    Входной импеданс 10 МОм
    ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (ACV, TRUE RMS)
    Пределы измерений 100 мВ/ 1/ 10/ 100 / 750 В
    Разрешение 10 нВ/0,1/1/10 мкВ/0,1 мВ
    Частотный диапазон 3 Гц…300 кГц
    Погреш. измерения ±(0,05%изм+0,02%диап) в зависимости от частоты и диапазона
    ПОСТОЯННЫЙ ТОК (DCI)
    Пределы измерений 1 / 10 / 100 мкА / 1 /10 / 100 мА / 1 / 3 / 10 А
    Разрешение 0,1 / 1 / 10 пА / 0,1 / 1 / 10 нА /0,1 / 1 /10 мкА
    Погрешность измерения (базовая) ±(0,050%изм+0,001%диап)
    ПЕРЕМЕННЫЙ ТОК (ACI, TRUE RMS)
    Пределы измерений 10 мкА/100 мкА / 1/ 10/ 100 мА/ 1 /3/ 10 А
    Разрешение 1 /10 пА / 0,1 / 1 / 10 нА /0,1 / 1 /10 мкА
    Частотный диапазон 3 Гц…10 кГц
    Погрешность измерения (базовая) ± (0,10%изм+0,04%диап) в зависимости от частоты и диапазона
    СОПРОТИВЛЕНИЕ (2Х-4Х ПРОВОДНЫЕ РЕЖИМЫ)
    Пределы измерений 100 Ом/ 1/ 10/ 100 кОм/ 1/ 10/ 100 МОм
    Разрешение 10 мкОм/ 100 мкОм/1/10 / 100 мОм/ 1/ 10
    Погрешность измерения (базовая) ± 0,010%изм+0,004%диап.
    ЁМКОСТЬ
    Пределы измерений 1/ 10/ 100 нФ/ 1/ 10/ 100 мкФ
    Разрешение 0,1/ 1 / 10/ 100 пФ/ 1 /10 нФ
    Погрешность измерения ± (0,4%изм+0,1%диап)
    ЧАСТОТА/ПЕРИОД
    Диапазон измерений частоты 3 Гц…300 кГц
    Диапазон измерения периода 3.33 мкс … 333.33 мс
    Пределы измерений 3-40 Гц/ 40-100 Гц/ 100-1000 Гц/ 1 кГц-300 кГц
    Амплитуда входного сигнала 100 мВ/ 1/ 10/ 100 / 750 В
    Погрешность измерения (базовая) ± 0,007 %изм
    ТЕМПЕРАТУРА
    Диапазон измерений -200 °С …+600 °С (в зависимости от типа термопар)
    Термопары Поддержка термопар PT100 (DIN/IEC 751)/ Поддержка термосопротивлений (5KΩThermistor NTC) (в комплект не входят!)
    Погрешность измерения + 0,05 °С/ +0,10 °С
    ИСПЫТАНИЕ P-N ПЕРЕХОДА
    Тестовое напряжение 0- 5 В
    Погрешность измерения ± (0,01%изм+0,03%диап)
    ПРОЗВОН ЦЕПИ
    Порог срабатывания 1…1000 Ом
    Погрешность измерения ± (0,01%изм+0,03%диап)
    ДИСПЛЕЙ
    Тип и формат Цветной графический TFT-дисплей (диагональ 10,9 см), разрешение 64 к
    Разрядность индикации 7 1/2
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 100-120/200-240 В, 50 / 60 Гц (P потребл. 30 ВА)
    Условия эксплуатации Отн влажность ≤ 80%, температура 0°C~50°C
    Условия хранения Отн влажность ≤ 80%, температура -20°C~70°C
    Интерфейс USBх2, LAN ,GPIB – опция, ExtTRG, VMC
    Габаритные размеры (ДхШхВ) 310 х 265 х 110 мм
    Масса 3,78 кг

    Примечания:
    Характеристики указаны после 60 минут прогрева.
    Технические характеристики применимы к ситуациям, когда для обнуления используются математические нулевые значения. Конденсаторы с высоким коэффициентом рассеяния могут показывать результаты, отличные от результатов одночастотных измерений. Коэффициент рассеяния у тонкопленочных конденсаторов обычно ниже, чем у других диэлектрических материалов.

  • Комплект поставки АКИП-2108

    № Наименование Количество
    1 Вольтметр универсальный АКИП-2108 в выбранном исполнении 1
