АКИП-2103 — вольтметр универсальный

Код товара: 60704
  • 87807-22

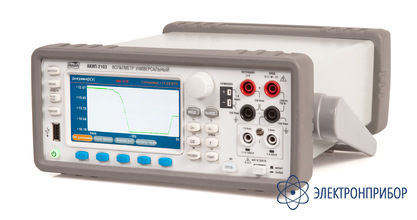

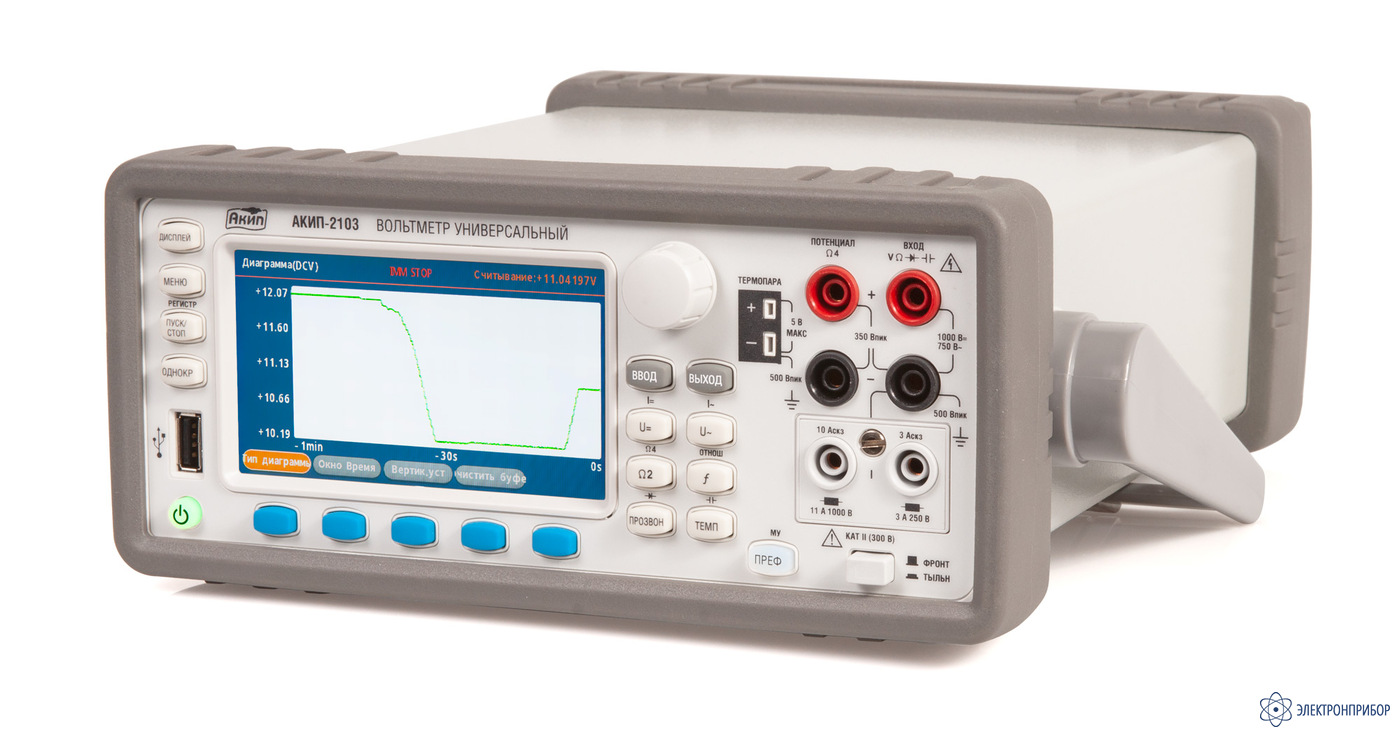

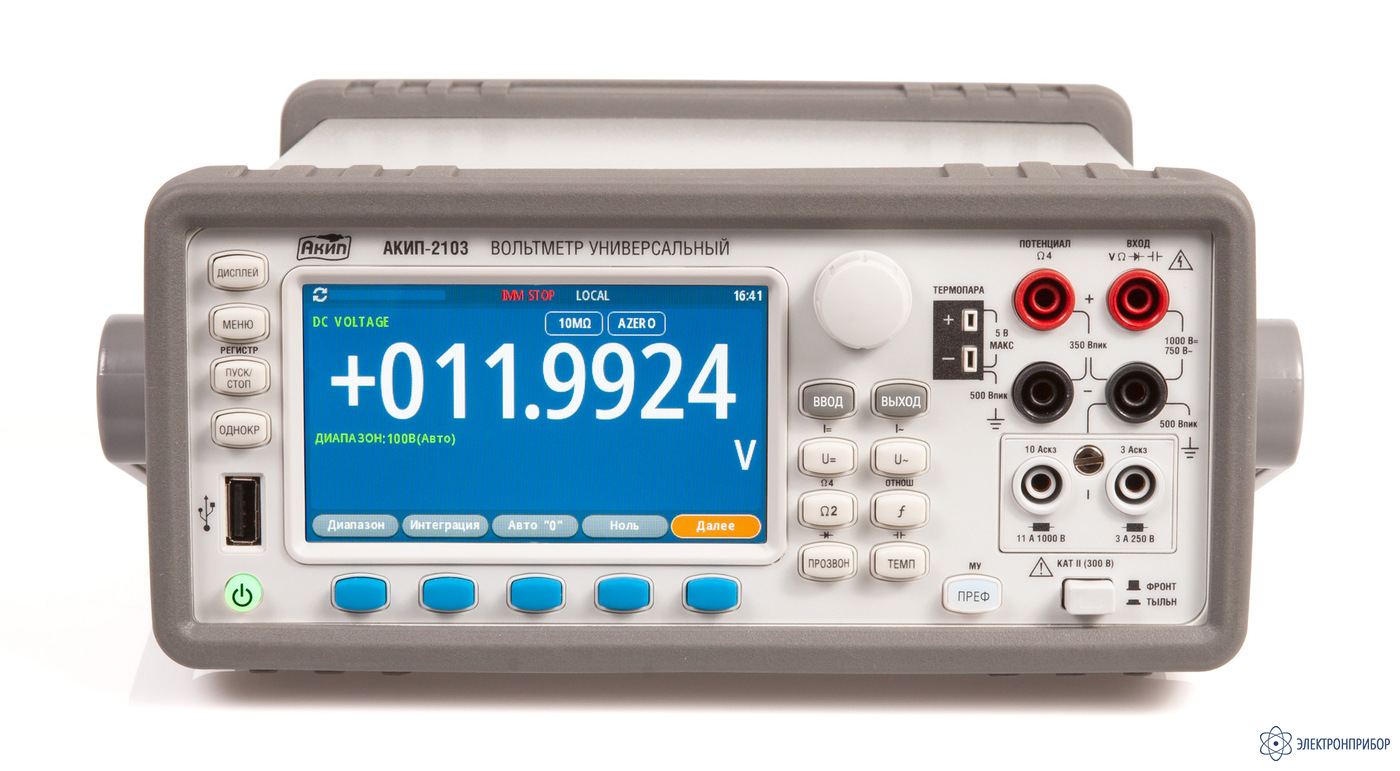

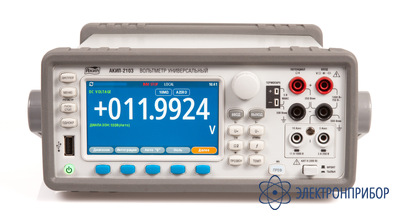

    Вольтметр универсальный АКИП-2103 Вольтметр универсальный АКИП-2103

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      87807-22 до 28.12.2027

    • Производитель

      АКИП

    Особенности вольтметра универсального АКИП-2103:

    • Разрядность индикатора: 6 ½ разрядов;
    • Базовая погрешность (DCV):  ±0,0030%;
    • Скорость измерений (во внутренний буфер): 100.000 изм/сек;
    • Измерение: с учетом формы сигнала и искажений (True RMS);
    • Память регистратора данных (во внутренний буфер): 7,5М изм (2,5М изм с меткой времени);
    • Регистратор данных на внешний USB диск (интерфейс на передней панели, поддержка FAT 32), интервал от 1 мс, максимальный размер файла 360М измерений;
    • Режим оцифровщика (дигитайзер) с частотой дискретизации от 0,6 Гц до 100 кГц;
    • Измерение температуры (термосопротивление/RTD и термистор);
    • Прямое измерение с помощью термопары (встроенная компенсация холодного спая для повышения точности);
    • Автоматический и ручной выбор пределов измерений;
    • Развернутое меню синхронизации и запуска;
    • 2-х и 4-х проводная схема измерения сопротивления;
    • Математические функции и статистическая обработка (мин/макс/среднее; дБ/дБм; допусковый контроль; -измерения);
    • Статистика (гистограммы, построение тренда);
    • Одновременное измерение 2-х параметров;
    • Интерфейсы: LAN, USB (USBTMC), опция – GPIB;
    • Опция: встраиваемый 10/ 20-канальный сканер (кроме режима измерения силы тока);

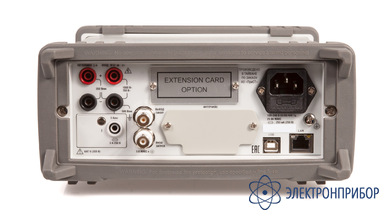

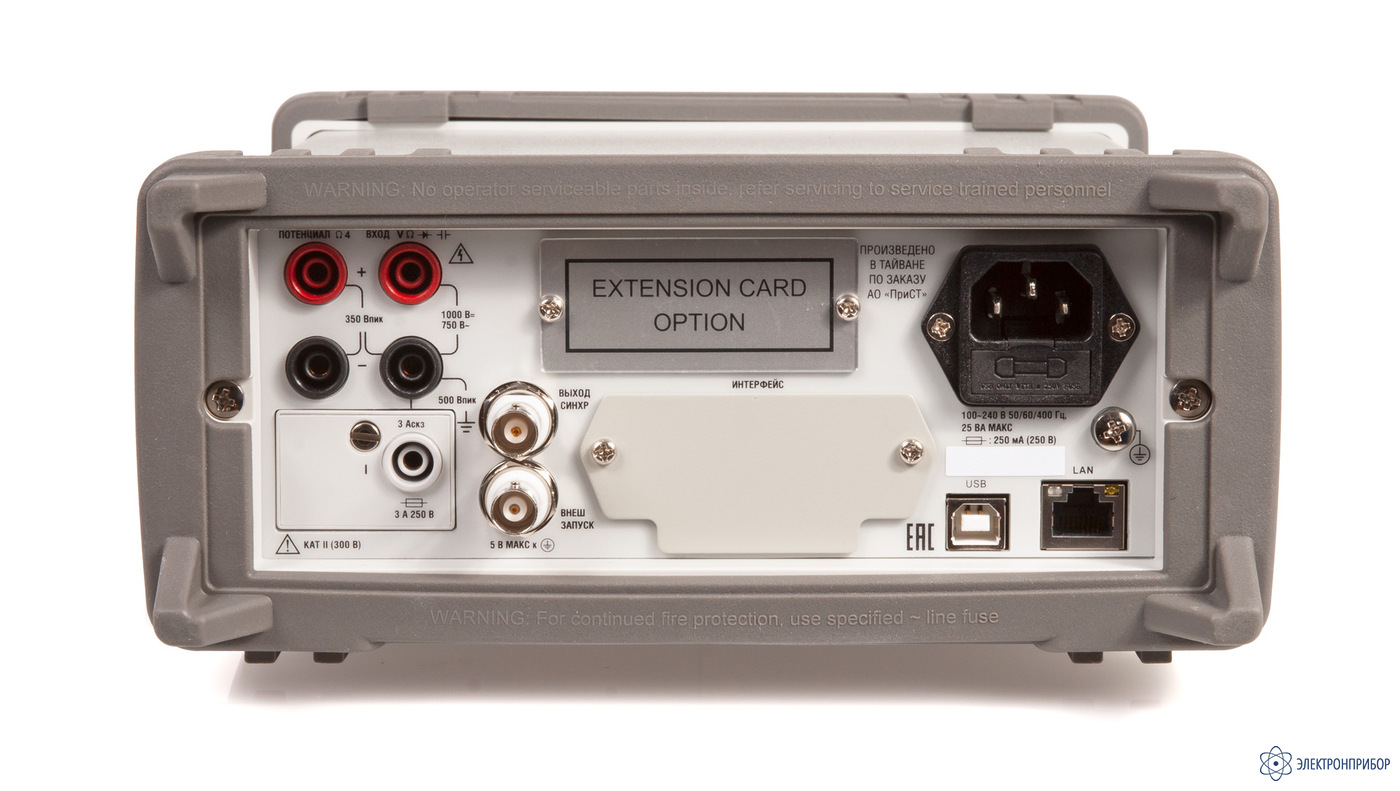

    • Дополнительные входные гнезда на задней панели;
    • Цветной графический TFT-дисплей (диагональ 11 см).

  • Технические характеристики вольтметра универсального АКИП-2103:

    Параметр АКИП-2103 АКИП-2103/1 АКИП-2103/2
    Постоянное напряжение
    Пределы измерений 100 мВ/ 1/ 10/ 100/ 1000 В
    Разрешение 0,1/ 1/ 10/ 100 мкВ / 1 мВ
    Погрешность измерения (Базовая) ± (0,0030 % изм + 0,0004 % диапазона) ± (0,0035 % + 0,0005 % диапазона) ± (0,0075 % изм + 0,0005 % диапазона)
    Входной импеданс не менее 10 МОм на пределах 100В и 1000В
    не менее 10 ГОм на пределах 100мВ, 1В и10В
    Переменное напряжение (TRUE RMS)
    Пределы измерений 100 мВ/ 1/ 10/ 100/ 750 В
    Разрешение 0,1/ 1/ 10/ 100 мкВ/ 1 мВ
    Частотный диапазон 3 Гц … 300 кГц
    Погрешность измерения (Базовая) ± (0,09 % изм + 0,03 % диапазона) ± (0,06 % изм + 0,04 % диапазона) ± (0,06 % изм + 0,04 % диапазона)
    Входной импеданс 1,1 МОм / 100 пФ
    Постоянный ток
    Пределы измерений 1/ 10/ 100 мкА/ 1 / 10 / 100 мА/ 1/ 3/ 10 А 100 мкА/ 1/ 10/ 100 мА/ 1/ 3 А
    Разрешение 1/ 10/ 100 пА/
    1/ 10 / 100 нА/
    1/ 10/ 100 мкА    		 0,1/ 1/ 10/ 100 нА/ 1/ 10/ 10 мкА
    Погрешность измерения (Базовая) ± (0,05 % изм + 0,005 % диапазона)
    Переменный ток (TRUE RMS)
    Пределы измерений 100 мкА/ 1/ 10/ 100 мА / 1/ 3/ 10 А 100 мкА/ 1/ 10/ 100 мА/ 1/ 3 А
    Разрешение 0,1/ 1/ 10/ 100 нА/ 1/ 10 мкА 0,1/ 1/ 10/ 100 нА/ 1/ 10/ 10 мкА
    Частотный диапазон 3 Гц…10 кГц
    Погрешность измерения (Базовая) ± (0,01 % изм + 0,04 % диапазона)
    Сопротивление
    Пределы измерений 100 Ом/ 1/ 10/ 100 кОм/ 1/ 10/ 100/ 1000 МОм 100 Ом/ 1/ 10/ 100 кОм/ 1/ 10/ 100 МОм
    Разрешение 100 мкОм/ 1/ 10/ 100 мОм/ 1/10/ 100 Ом/ 1 кОм*
    *1 кОм на пределе 1000 МОм для АКИП-2103/3
    Погрешность измерения (Базовая) ± (0,01 % изм + 0,001 % диапазона) ± (0,014 % изм + 0,001 % диапазона)
    Частота (Период)
    Диапазон измерений 3 Гц…300 МГц (100 мВ…750 В)
    Диапазон измерения периодов 3,3 мкс … 333 мс
    Погрешность измерения (Базовая) ± 0,004%
    Прозвон цепи
    Порог срабатывания 1…1000 Ом (разрешение 10 мОм)
    Тестовый ток 1 мА
    Температура
    Диапазон измерений -250…+1760°С (в зависимости от типа термопары или датчика температуры)
    Погрешность измерения Платиновое термосопротивление – ± (0,05°С + погрешность датчика)
    Термистор – ± (0,1°С + погрешность датчика)
    Термопары K/J/T/E/N - ± (0,3°С + погрешность термопары)
    Термопара R - ± (0,5°С + погрешность термопары)
    Типы датчиков Датчики и термопары в комплект поставки не входят.
    Платиновое термосопротивление: PT100, D100, F100, PT385, PT3916
    Термистор: 2252 Ом, 5 кОм, 10 кОм
    Термопары: K/J/T/E/N/R (только для АКИП-2103)
    Испытание P-N перехода
    Тестовое напряжение 0…2 В (разрешение 10 мкВ) 0…5 В (разрешение10 мкВ)
    Тестовый ток 1 мА
    Ёмкость
    Пределы измерений 1/ 10/ 100 нФ/ 1/ 10/ 100 мкФ
    Разрешение 0,1/ 1/ 10/ 100 пФ/ 1 /10 нФ
    Погрешность измерения (Базовая) ± (0,4 % изм + 0,1 % диапазон)
    Тестовый ток до 1 мА в зависимости от диапазона
    Дисплей
    Тип и формат Цветной графический TFT-дисплей. (Диагональ 11 см)
    Выбор разрядности индикации 3 ½ (slow/медленно, fast/быстро); 4 ½ (slow/медленно, fast/быстро)
    5 ½ (slow/медленно, fast/быстро); 6 ½ (slow/медленно, fast/быстро)
    Общие данные
    Напряжение питания 100 …240 В (± 10 %), 50/ 60/ 400 Гц (± 10 %)
    Максимальная потребляемая мощность 25 ВА (5 Вт среднее)
    Интерфейс USB HOST на передней панели – все модели
    USBTMC, LAN - АКИП-2103, АКИП-2103/1
    Опция GPIB – АКИП-2103, АКИП-2103/1
    Габаритные размеры 281 мм х 215 мм х 89 мм
    Масса 2,23 кг

  • Комплект поставки АКИП-2103

    № Наименование Количество
    1 Вольтметр универсальный АКИП-2103 1
    2 Измерительный провод 2
    3 Шнур питания 1
    4 Кабель USB 1
    5 Предохранитель 1
    6 Руководство по эксплуатации на CD 1
