В3-83/1 — вольтметр высокочастотный
Код товара: 73087-
-
Гарантия
1.5 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
78921-20 до 07.08.2025

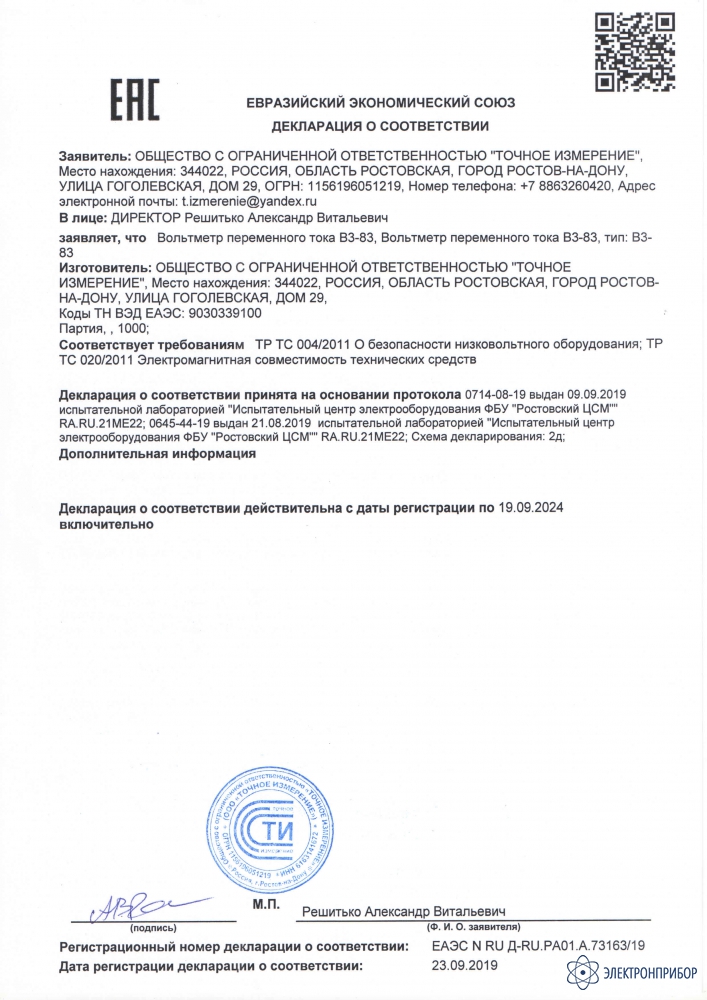

Сертификаты
Назначение вольтметра высокочастотного В3-83/1:
Вольтметр переменного тока В3-83/1 предназначен для измерения среднеквадратического значения напряжения синусоидальной формы.
Описание вольтметра высокочастотного В3-83/1:
Принцип действия вольтметра В3-83/1 основан на реализации вычислений среднеквадратического значения входного напряжения аналоговым методом с помощью детектора среднеквадратического значения (СКЗ). Детектор среднеквадратического значения преобразует переменное напряжение в постоянное, пропорциональное среднеквадратическому значению переменного напряжения. После детектора сигнал поступает на вход усилителя постоянного тока с переключаемым коэффициентом усиления и далее на АЦП. Микроконтроллер выполняет функции управления, обработки информации и обмена информацией с персональным компьютером.
Модификации вольтметров отличаются количеством измерительных входов. Модификация В3-83 имеет два входа – высокочастотный и низкочастотный, модификация В3-83/1 имеет один вход – высокочастотный.
Вход ВЧ прибора имеет волновое сопротивление 50 Ом, постоянная составляющая сигнала блокируется на входе разделительным конденсатором. Вход НЧ прибора имеет входное сопротивление 100 кОм, емкость не более 40 пФ и постоянная составляющая сигнала блокируется разделительным конденсатором на входе НЧ прибора. Диапазон измерений напряжений по входам ВЧ и НЧ составляет от 3 мВ до 3 В. При измерении напряжения свыше 3 В до 10 В необходимо использовать внешние аттенюаторы 1:10 (20 дБ) из комплекта ЗИП вольтметров, как для входа ВЧ, так и для входа НЧ.
Конструктивно вольтметр выполнен в виде настольного лабораторного прибора с питанием от сети переменного тока.

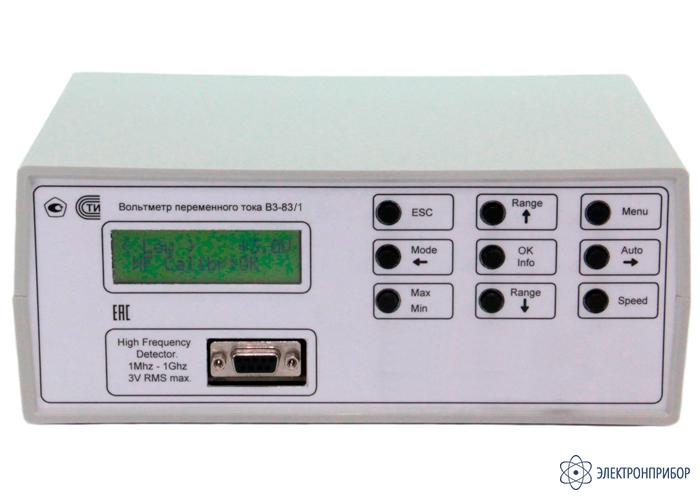

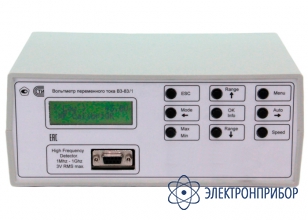

На передней панели вольтметра расположены: двухстрочный дисплей, кнопки выбора предела измерения, кнопки выбора единиц измерения, кнопки управления режимами измерения и настройками, измерительные входы. На задней панели вольтметра расположены: кнопка включения питания, разъем питания от сети переменного тока и разъем интерфейса RS-232С для связи с персональным компьютером.
Особенности вольтметра высокочастотного В3-83/1:
- измерение среднеквадратического значения напряжения синусоидальной формы в диапазоне от 3 мВ до 3 В (с аттенюатором до 10 В) (от 1 МГц до 1 ГГц);
- предел допускаемой основной погрешности измерения напряжения: от 3% до 10% от измеренного значения;
- прямое подключение к источнику сигналов 50 Ом с выходным разъемом тип III (опционально) или тип N (опционально);
- вычисление значения мощности (Вт), мощности относительно 1 мВт (дБм) и мощности (напряжения) в децибелах (дБ) относительно заданного опорного уровня;
- регистрация и индикация максимального и минимального значений измеряемой величины;
- интерфейс RS-232C;
- габариты не более 230x190x95 мм;
- масса не более 2,5 кг.
-
-
Технические характеристики вольтметра высокочастотного В3-83/1:
Параметр Значение Количество измерительных каналов:
- В3-83
- В3-83/1
2
1Диапазоны частот измеряемого входного напряжения, МГц:
- низкочастотный канал 1)
- высокочастотный канал
от 0,001 до 5
от 1 до 1000Входное сопротивление/емкость низкочастотного канала 1) 100 кОм / 30 пФ Верхние пределы диапазонов измерений напряжения 2), В 0,03 0,3 3 Значение единицы младшего разряда k, В 0,00001 0,0001 0,001 Верхний предел измерений напряжения переменного тока (при использовании внешнего аттенюатора), В 2) 10 Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока на низкочастотном канале, В 1)
в диапазоне частот от 1 кГц до 5 МГц
±(0,03·Ux+3·k)Пределы дополнительной погрешности измерений напряжения переменного тока на низкочастотном канале, В 1)
(при использовании внешнего аттенюатора)±0,01·Ux Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока на высокочастотном канале, В
в диапазоне частот:
- от 1 до 250 МГц включительно
- свыше 250 до 500 МГц включительно
- свыше 500 до 1000 МГц включительно
±(0,04·Ux+3·k)
±(0,06·Ux+3·k)
±(0,1·Ux+3·k)Пределы дополнительной температурной погрешности измерений напряжения переменного тока 3), В/°С ±0,001·Ux Нормальные условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа
от +15 до +25
80
от 84,0 до 106,7Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа
от +10 до +35
80
от 70,0 до 106,7Масса, кг, не более 2,5 Габаритные размеры (ШхВхГ), мм, не более 230х95х190 Питание от сети переменного тока
- напряжение, В
- частота, Гц
220±22
50±1Потребляемая мощность, В·А, не более 15 Примечания:
1) для модификации В3-83;
2) среднеквадратическое значение;
3) нормируется при температуре окружающего воздуха от +10 до +15 °С и от +25 до +35 °С;
Ux – измеряемое значение напряжения переменного тока, В. -
Комплект поставки В3-83/1
№ Наименование Количество 1 Блок вольтметра В3-83/1 1 2 Детектор ВЧ 1 3 Шнур соединительный сетевой 1 4 Программное обеспечение (на оптическом носителе) 1 5 Вставка плавкая (установлена в приборе) 1 6 Руководство по эксплуатации 1 7 Методика поверки 1 Дополнительная комплектация В3-83/1
(Поставляется за отдельную плату)
№ Наименование 1 Аттенюатор ВЧ 20 дБ 2 Переход тип III/ тип III (вилка-вилка) 3 Переход тип III/ тип N (вилка-вилка) 4 Кабель соединительный (интерфейса СТЫК C2) -
