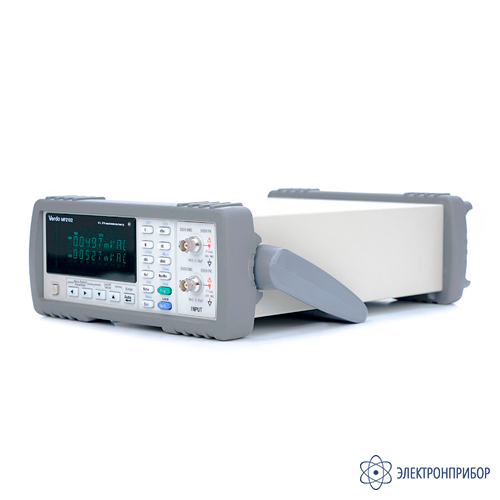

VERDO MF2102 — ВЧ-милливольтметр 2-канальный, 5 МГц

Код товара: 85075
  • 92436-24

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      92436-24 до 21.06.2029

    • Артикул

      279082

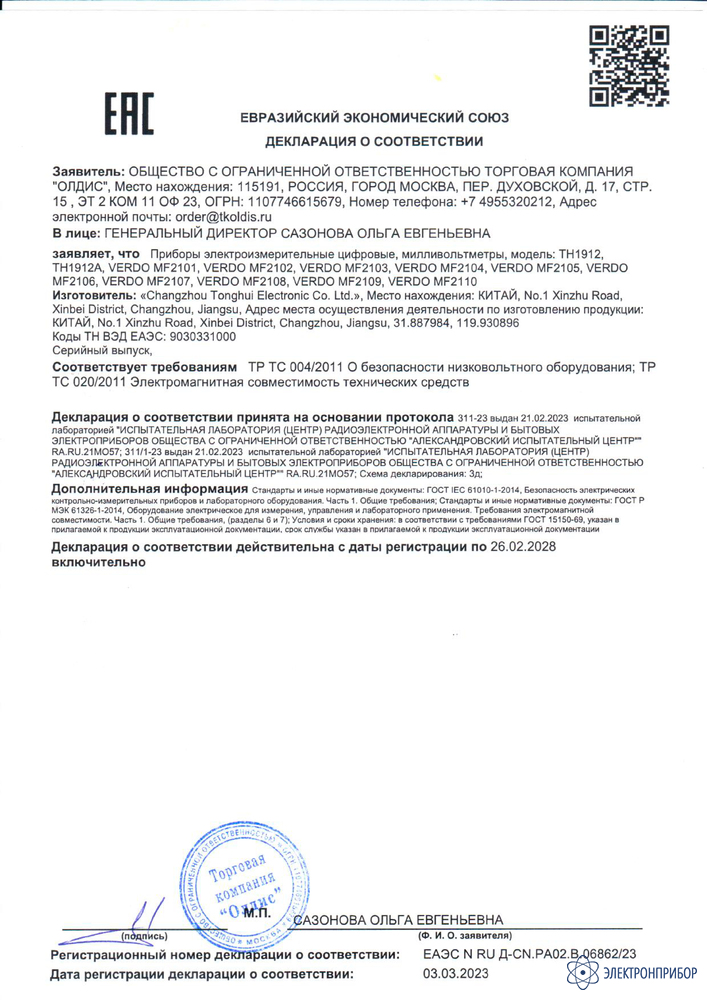

    Сертификаты

    Назначение ВЧ-милливольтметра 2-канального, 5 МГц VERDO MF2102:

    Настольный цифровой 2-канальный высокочастотный милливольтметр VERDO MF2102 позволяет измерить уровень в вольтах и мощность в ваттах переменного напряжения в полосе частот от 5 Гц до 5 МГц. ВЧ-милливольтметр имеет возможность измерений сигналов с плавающим потенциалом. Функция установки импеданса позволяет измерять мощность в дБм различных источников сигнала. Высокая стабильность и скорость измерения делает VERDO MF2102 отличным выбором для метролога, разработчика электронных систем и устройств электропитания.

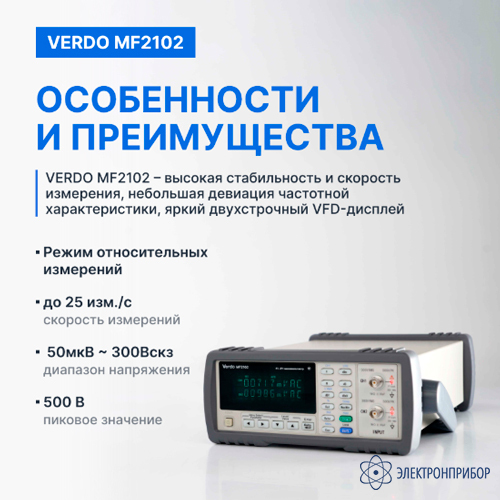

    Особенности ВЧ-милливольтметра 2-канального, 5 МГц VERDO MF2102:

    • диапазон напряжения: 50 мкВ ~ 300 Вскз;
    • пиковое значение: 500 В;
    • скорость считывания показаний до 25 изм/с;
    • поддержка программирования на SCPI;
    • режим относительных измерений;
    • интерфейс RS232 для подключения к ПК (поддержка программирования на SCPI);
    • яркий двойной VFD-дисплей, 41/2 разряда;
    • функция записи максимального и минимального значения, процента, функциональное меню расчетных параметров;
    • режим удержания показаний (HOLD);
    • режим измерений в заданных пределах со звуковой сигнализаций;
    • установка импеданса источника позволяет измерять мощность (дБм) различных источников сигнала;
    • система запуска измерений:
      - вручную;
      - автоматически;
      - сигнал внешнего запуска по шине данных;
    • режимы измерения плавающего и заземленного сигнала с сигнализацией плавающего потенциала;
    • автоматическое и ручное переключение диапазона.

    Описание ВЧ-милливольтметра 2-канального, 5 МГц VERDO MF2102:

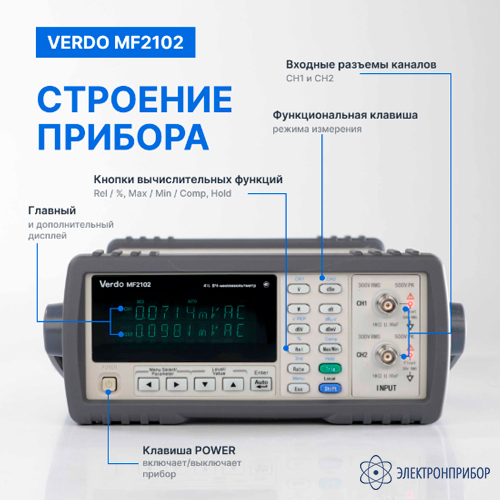

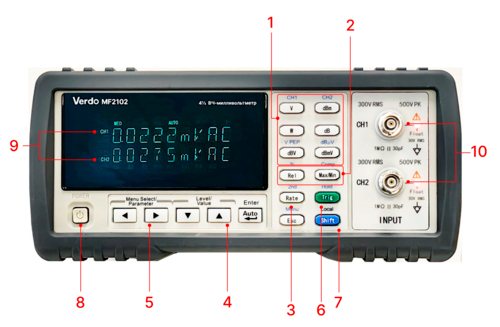

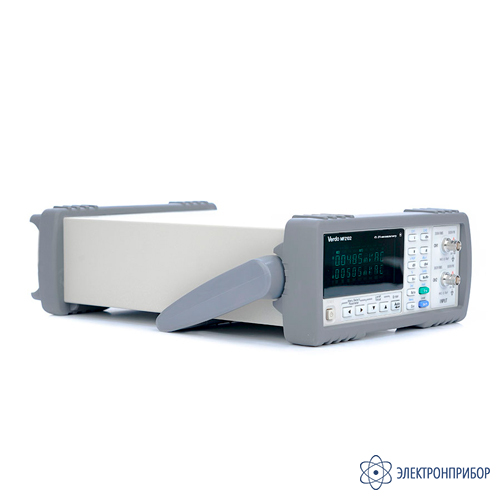

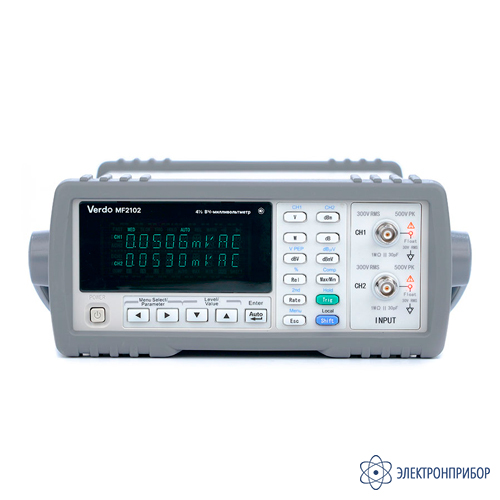

    Внешний вид и органы управления

    1. Функциональная клавиша режима измерения (напряжение, пиковое напряжение, уровень мощности (дБм), уровень напряжения (дБВ/ дБмВ/дБтмкВ), относительное значение (дБ)).
    2. Кнопки вычислительных функций (Rel/%, Max/Min/Comp, Hold).
    3. 2-й дисплей и клавиша скорости измерений.
    4. Клавиши управления меню.
    5. Клавиши выбора функции диапазона и комбинации.
    6. Клавиша Trig/Hold (Триггер/Удержание).
    7. Клавиша Shift/Local.
    8. Клавиша POWER (включает/выключает прибор).
    9. Главный и дополнительный дисплей.
    10. Входные разъемы каналов CH1 и CH2.

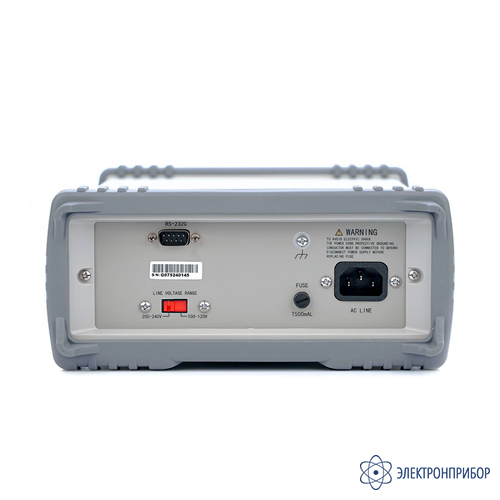

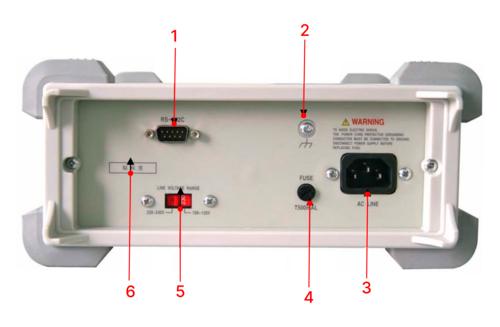

    Задняя панель

    1. Разъем RS-232 - тип DB-9.
    2. Терминал заземления прибора.
    3. Входной разъем сетевого питания переменного тока.
    4. Предохранитель.
    5. Переключатель напряжения питающего переменного напряжения (110 В/220 В).
    6. Серийный номер прибора.

    Индикация плавающего напряжения

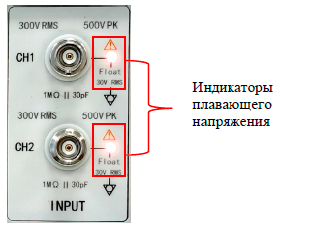

    В мультиметрах VERDO MF2100 на каждом из 2-х каналов имеется встроенный индикатор плавающего напряжения. Когда входной сигнал, поступающий на входной канал прибора привязан к заземлению, индикатор не горит, но при обнаружении плавающего напряжения (не привязанного к земле) он включается и предупреждает пользователя о необходимости соблюдать аккуратность и меры безопасности при работе с таким сигналом.

    Типы отображения измеренного сигнала

    В мультиметрах VERDO MF2100 пользователь может выбрать несколько видов отображения измеренного сигнала:

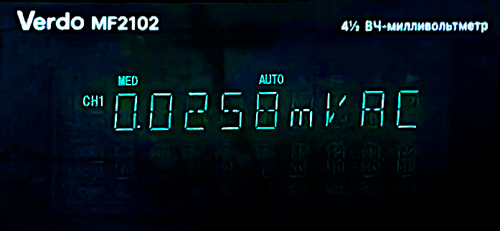

    VAC: в этом режиме на дисплей выводится измеренное среднеквадратичное значение входного напряжения переменного тока. Этот режим подходит для всех форм сигнала, включая синусоиду, пилообразный, шум, меандр и прочее.

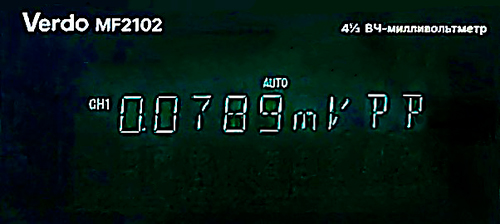

    VPP: в этом режиме на дисплей выводится пересчитанное из среднеквадратичного пиковое значение напряжения входного сигнала переменного тока (следует учесть, что этот режим вывода подходит только для синусоидального входного сигнала, для другой формы сигнала он будет давать некорректные данные).

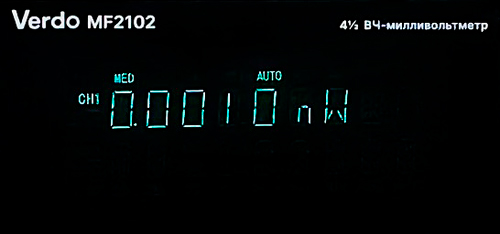

    W: в этом режиме на дисплей выводится мощность входного сигнала переменного тока.

    Кроме этого прибор имеет возможность выводить на дисплей уровни сигнала (напряжения или мощности) в децибелах.

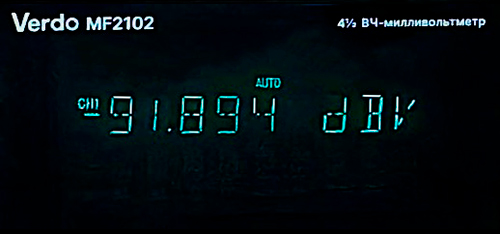

    dBV: при использовании математической функции «дБ» (децибелы), результат измерений входного напряжения прибором пересчитывается в децибелы относительно задаваемого пользователем опорного напряжения Vref по формуле dB = 20 log (Vin/Vref) (по умолчанию опорное напряжение в приборе установлено 1 мВ).

    При этом в режиме 2-канальных измерений функция измерений в дБ, позволяет выполнять измерение в децибелах одного канала относительно другого канала (который выбирается пользователем как опорный)

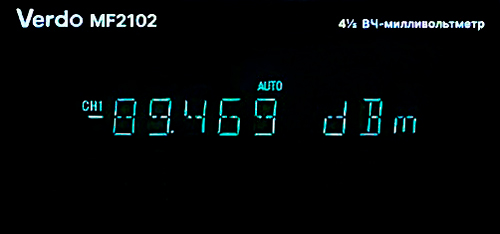

    dBm: При использовании функции дБм (децибелы мощности) результат измерения пересчитывается как децибелы мощности относительно опорного значения в 1 мВт по формуле:
    dBm = 10 log (Vin2/Zref*1mW), при этом 0 дБм получается при подаче напряжения, необходимого для рассеивания 1 мВт через опорный импеданс Zref. Пользователь может изменять значение опорного импеданса для воссоздания своих условий измерения.

    Относительные измерения

    В милливольтметрах VERDO MF2100 есть набор инструментов для отображения результатов сравнения сигналов.

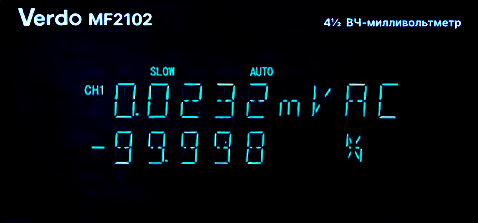

    %: процентное отображение позволяет пользователю получить измеренное значение Vin, пересчитанное прибором относительно опорного по формуле: %Vin = 100% (Vin-Vref)/Vref. Опорное значение Vref, используемое для этого пересчета, задается пользователем.

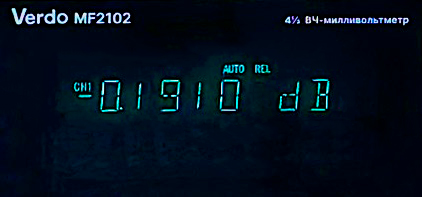

    REL: операция относительных измерений может быть использована для нулевого смещения или вычитания опорного значения из текущих и будущих показаний. В момент включения функции относительных измерений VERDO MF2100 использует текущее входное значение в качестве опорного значения. Последующие показания будут представлять собой разницу между фактическим входным значением и опорным. Эта функция также работает в представлении в децибелах.

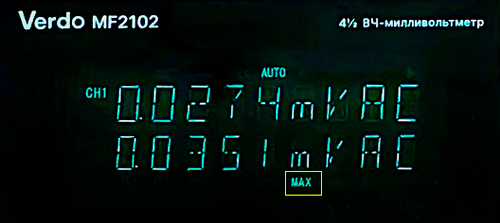

    MAX/MIN: Используется для индикации максимальных и минимальных значений в процессе измерений. После включения этой функции инструмент начинает записывать значения Max или Min, непрерывно их обновляя. Он также может быть использован для определения диапазона изменений значений.

    Скорость измерений

    В милливольтметрах VERDO MF2100 можно менять время интегрирования аналого-цифрового преобразователя, то есть период времени измерения входного сигнала. Время интегрирования влияет на разрешение аналогово–цифрового преобразования, шумы при измерении, а также на конечную скорость измерения прибора.

    В целом, самое быстрое время интегрирования (до 25 показаний в секунду) приводит к увеличению шума и меньшему количеству полезных цифр AЦП, в то время как самое медленное время интеграции (до 5 показаний в секунду) обеспечивает наилучшее разрешение и минимальные шумы. Промежуточная настройка (до 10 показаний в секунду) представляют собой компромисс между скоростью и шумом.

    Удержание показаний

    В милливольтметрах VERDO MF2100 реализован продвинутый режим удержания показаний (HOLD), позволяющий выделить в быстроменяющемся потоке данных и заморозить на экране значение, которое будет удовлетворять двум критериям, задаваемым пользователем: показание не будет меняться, пока новые измерения находятся в пределах интервала выбранного окна (0,01%, 0,1%, 1% и 10%) и пока количество измерений не превысят заданного пользователем (от 2 до 100). Такой алгоритм позволяет фиксировать и удерживать стабильные показания на дисплее.

    Операции сравнения (Limit Test)

    Для результатов измерений приборов VERDO MF2100 пользователь может задать допустимые процентные пределы относительно опорного значения, внутри которых измеренное значение будет считаться допустимым и помечаться значком «IN». Выше заданного лимита на дисплее измерение будет помечаться значком HI, а ниже – значком LO. Дополнительно можно на результаты сравнения установить звуковой сигнал.

  • Технические характеристики ВЧ-милливольтметра 2-канального, 5 МГц VERDO MF2102:

    Параметр Значение
    VERDO MF2101 VERDO MF2102
    Количество измерительных каналов 2
    Диапазон частот измеряемого переменного напряжения, Гц от 5 до 3·106 от 5 до 5·106
    Входной импеданс 1 МОм/30 пФ
    Входной импеданс при подключении пробника (погрешность измерений не нормируется) 10 МОм/30 пФ
    Верхние пределы диапазонов измерений напряжения переменного тока, Вскз  0,003/0,03/0,3/3,0/30/300
    Разрешение, мВскз 0,0001/0,001/0,01/0,1/1/10
    Диапазоны частоты входного сигнала для значений входного напряжения
    до 3 В включ
    свыше 3 до 10 В
    свыше 10 до 30 В включительно
    cвыше 30 до 100 В включительно
    свыше 100 до 200 В включительно
    свыше 200 до 300 В включительно    		 от 10 Гц до 5 МГц
    от 10 Гц до 1 МГц
    от 10 Гц до 700 кГц
    от 10 Гц до 200 кГц
    от 10 Гц до 100 кГц
    от 40 Гц до 100 кГц
    Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока в диапазоне частот, В
    от 10 до 20 Гц включительно
    свыше 20 Гц до 2 МГц включительно
    свыше 2 до 3 МГц включительно
    свыше 3 до 5 МГц включительно (для VERDO MF2102)


         		 ±(0,04·Ux+0,005·Uпр)
    ±(0,02·Ux+0,005·Uпр)
    ±(0,03·Ux+0,005·Uпр)
    ±(0,04·Ux+0,005·Uпр)
    Ux - измеренное значение
    Uпр - значение верхнего предела диапазона измерений
    Диапазон измерения уровня мощности, дБм -83,8 дБм ~ 51,76 дБм (0 дБм=1 мВт, нагрузка 600 Ом)
    Диапазон измерения мощности 0,00417 нВт ~ 150 Вт (сопротивление нагрузки R=600 Ом, сопротивление нагрузки может быть установлено пользователем)
    Диапазон измерения уровня напряжения, дБВ  -86 дБВ ~ 49,54 дБВ (0 дБВ=1 В)
    Диапазон измерения уровня напряжения, дБмВ -26 дБмВ ~ 109,5 дБмВ (0 дБмВ=1 мВ)
    Диапазон измерения уровня напряжения, дБмкВ 34 дБмкВ ~ 169,54 дБмкВ (0 дБмкВ=1 мкВ)
    Максимальное входное напряжение 300 Вскз или 500 Впик
    Наилучшее разрешение измерений 0,1  мкВ (в диапазоне 3 мВ)
    Скорость измерений в секунду/полная шкала
    Режим «Slow»
    Режим «Medium»
    Режим «Fast»    		 5 измерений
    10 измерений
    25 измерений
    Общие характеристики
    Параметры электрического питания ~220±22 В, 50 Гц
    Потребляемая мощность, не более 20 Вт
    Габаритные размеры (высота×глубина×ширина), мм, не более 100 х 315 х 225
    Масса, кг, не более 2,5
    Рабочие условия измерений:
    - температура окружающей среды, °С
    - относительная влажность, %
    от +18 до +28
    от 30 до 80

  • Комплект поставки VERDO MF2102

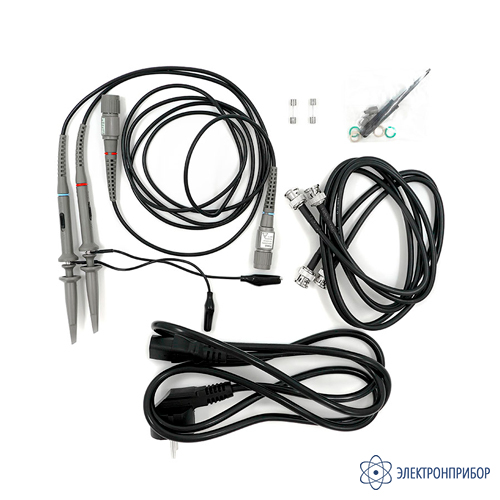

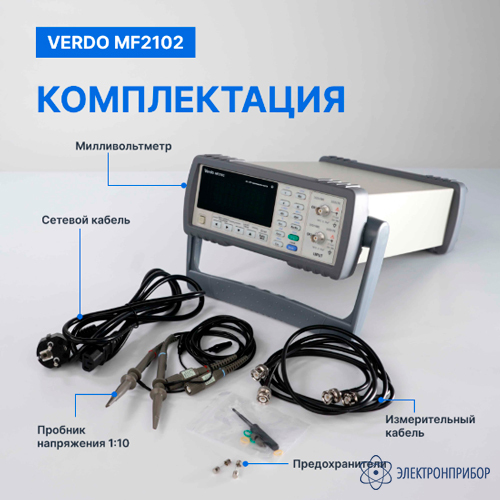

    № Наименование Количество
    1 ВЧ-милливольтметр 2-канальный, 5 МГц VERDO MF2102 1
    2 Сетевой кабель 1
    3 Измерительный кабель 1
    4 Пробник напряжения 1:10 2
    5 Предохранитель 2
