Вольтметры лабораторные

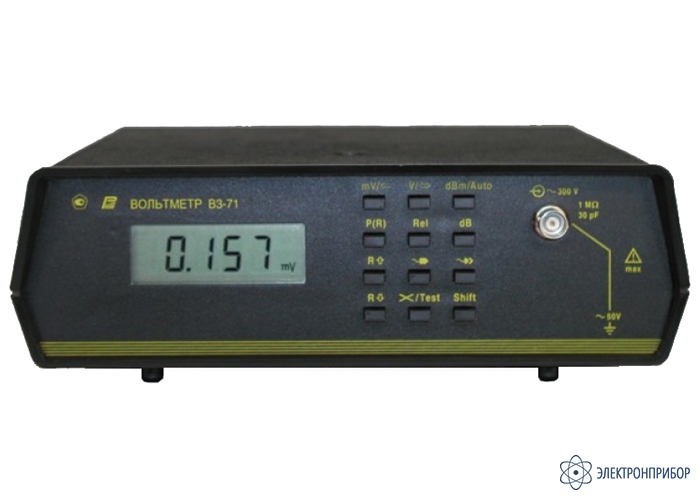

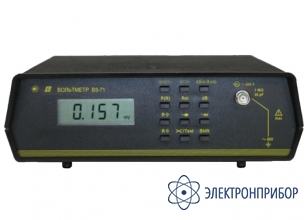

В3-71 — вольтметр переменного тока цифровой

Код товара: 21883
  • 16689-97

    • Гарантия

      1.5 года

    • Межповерочный интервал

      3 года

    • Госреестр СИ РФ

      16689-97 до 20.07.2030

    • Реестр промышленной продукции РФ

      719\2\2022

    Назначение вольтметра переменного тока цифрового В3-71:

    Вольтметры переменного тока ВЗ -71, ВЗ -71/1 предназначены для измерения переменного напряжений широкой полосе частот. Приборы обеспечивают измерены среднеквадратического значения сигналов переменного тока несинусоидальной формы с большим коэффициентом амплитуды.

    Прибор ВЗ -71/1 измеряет высокочастотное (до 1000 МГц) переменное напряжение с помощью высокоимпедансного пробника.

    Вольтметры рассчитаны как на автономное использование, так и на работу в составе автоматизированных систем с интерфейсам СТЫК С2-ИС (RS-232C).

  • Технические характеристики вольтметра переменного тока цифрового В3-71:

    Диапазон Погрешность, ± % от Ux + ед. мл. р.*
    Частота
    10-20Гц 20-40Гц 40Гц-200кГц 0,2-1МГц 1-ЗМГц 3-5МГц 5-10МГц 10-20МГц 20-30МГц
    0.100-3.200 мВ 4+20 4+20 2,5+20 4+30 ЗдБ** —
    3.000-19.999 мВ 4 2,5 1,5 2,5 4 6 15 3 дБ**
    20.00-32.00 мВ 6 дБ**
    30.00-199.99 мВ 2,5 6
    200.0-1100.0 мВ
    1.000-3.100 В
    3.100-11.000 В 3 дБ
    10.000-19.999 В
    20.00-32.00 В
    30.00-199.99 В
    200.0-300.0 В Область недопустимого сочетания входного напряжения и частоты
    Примечания:
    * ед.мл.р. - единица младшего разряда;
    ** не нормируется.
    Входное сопротивление не менее 1 МОм на частоте 100 кГц.
    Входная емкость не более 30 пФ.
    Время установления режима и скорость измерений
    Режим измерения Время установления показаний не более, с Скорость измерений не менее, изм/с
    На основном входе 6 3,3
    С пробником 7
    В приборах предусмотрены режимы обработки данных, позволяющие измерять абсолютное отклонение или отношение уровней сигналов (в децибелах), а также мощность (в ваттах и децибелах к милливатту) на нагрузках с сопротивлением от 4 до 1200 Ом.
    Общие характеристики
    Параметр Значение
    Рабочие условия эксплуатации температура окружающего воздуха от 5 до 40° С;
    относительная влажность до 90% при температуре до 25° С;
    атмосферное давление 630-800 мм.рт.ст.
    Напряжение питающей сети (220±22) В частотой (50+ 1) Гц
    Мощность, потребляемая прибором от сети питания не превышает 15 ВА
    Масса не превышает 2 кг
    Габаритные размеры 242х85х326 мм
    Наработка на отказ не менее 50000 ч

  • Комплект поставки В3-71

    № Наименование Количество
    1 Вольтметр переменного тока B3-71 1
    2 Нагрузка согласованная Байонетная, «HC 50 П» 1
    3 Кабель Интерфейса СТЫК C2 1
    4 Кабель соединительный Байонет — 2 штыря, C=50 пФ, «K1» 1
    5 Кабель соединительный Байонет — байонет, C=100 пФ, «КЗ» 1
    6 Кабель соединительный Байонет – байонет 0,25 м, С=З0 пФ, «K2» 1
    7 Переход СР-50-95ФВ Байонетный 1
    8 Вставка плавкая BП1-1B 0,25 А 250 В 2
    9 Руководство по эксплуатации 1
    10 Формуляр 1

    Дополнительная комплектация B3-71

    (Поставляется за отдельную плату)

    № Наименование
    1 Футляр
