Вольтметры лабораторные

В3-83 — вольтметр высокочастотный

Код товара: 73085
  • 78921-20

    • Гарантия

      18 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      78921-20 до 07.08.2025

    Сертификаты

    Назначение вольтметра высокочастотного В3-83:

    Вольтметр переменного тока В3-83 предназначен для измерения среднеквадратического значения напряжения синусоидальной формы.

    Описание вольтметра высокочастотного В3-83:

    Принцип действия вольтметра В3-83 основан на реализации вычислений среднеквадратического значения входного напряжения аналоговым методом с помощью детектора среднеквадратического значения (СКЗ). Детектор среднеквадратического значения преобразует переменное напряжение в постоянное, пропорциональное среднеквадратическому значению переменного напряжения. После детектора сигнал поступает на вход усилителя постоянного тока с переключаемым коэффициентом усиления и далее на АЦП. Микроконтроллер выполняет функции управления, обработки информации и обмена информацией с персональным компьютером.

    Модификации вольтметров отличаются количеством измерительных входов. Модификация В3-83 имеет два входа – высокочастотный и низкочастотный, модификация В3-83/1 имеет один вход – высокочастотный.

    Вход ВЧ прибора имеет волновое сопротивление 50 Ом, постоянная составляющая сигнала блокируется на входе разделительным конденсатором. Вход НЧ прибора имеет входное сопротивление 100 кОм, емкость не более 40 пФ и постоянная составляющая сигнала блокируется разделительным конденсатором на входе НЧ прибора. Диапазон измерений напряжений по входам ВЧ и НЧ составляет от 3 мВ до 3 В. При измерении напряжения свыше 3 В до 10 В необходимо использовать внешние аттенюаторы 1:10 (20 дБ) из комплекта ЗИП вольтметров, как для входа ВЧ, так и для входа НЧ.

    Конструктивно вольтметр выполнен в виде настольного лабораторного прибора с питанием от сети переменного тока.

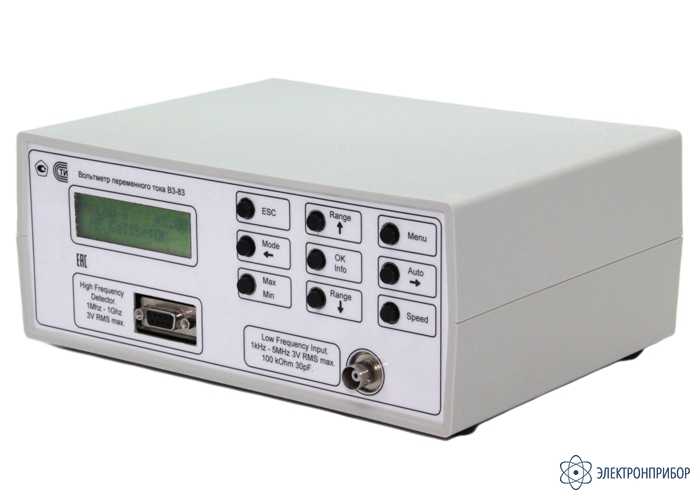

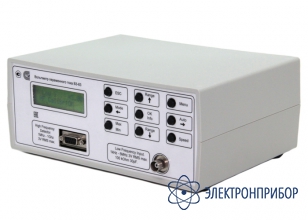

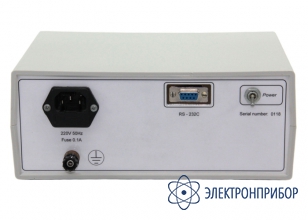

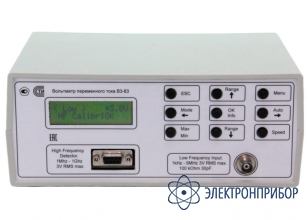

    На передней панели вольтметра расположены: двухстрочный дисплей, кнопки выбора предела измерения, кнопки выбора единиц измерения, кнопки управления режимами измерения и настройками, измерительные входы. На задней панели вольтметра расположены: кнопка включения питания, разъем питания от сети переменного тока и разъем интерфейса RS-232С для связи с персональным компьютером.

    Особенности вольтметра высокочастотного В3-83:

    • измерение среднеквадратического значения напряжения синусоидальной формы в диапазоне от 3 мВ до 10 В (от 1 кГц до 1 ГГц);
    • предел допускаемой основной погрешности измерения напряжения: от 3% до 10% от измеренного значения;
    • прямое подключение к источнику сигналов 50 Ом с выходным разъемом тип III или тип N (от 1 МГц до 1 ГГц);
    • вычисление значения мощности (Вт), мощности относительно 1 мВт (дБм) и мощности (напряжения) в децибелах (дБ) относительно заданного опорного уровня;
    • регистрация и индикация максимального и минимального значений измеряемой величины;
    • интерфейс RS-232C;
    • габариты не более 230x190x95 мм;
    • масса не более 2,5 кг.

  • Технические характеристики вольтметра высокочастотного В3-83:

    Параметр Значение
    Количество измерительных каналов:
    - В3-83
    - ​В3-83/1
    2
    1
    Диапазоны частот измеряемого входного напряжения, МГц:
    - низкочастотный канал 1)
    - высокочастотный канал
    от 0,001 до 5
    от 1 до 1000
    Входное сопротивление/емкость низкочастотного канала 1) 100 кОм / 30 пФ
    Верхние пределы диапазонов измерений напряжения 2), В 0,03 0,3 3
    Значение единицы младшего разряда k, В 0,00001 0,0001 0,001
    Верхний предел измерений напряжения переменного тока (при использовании внешнего аттенюатора), В 2) 10
    Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока на низкочастотном канале, В 1)
    в диапазоне частот от 1 кГц до 5 МГц
    ±(0,03·Ux+3·k)
    Пределы дополнительной погрешности измерений напряжения переменного тока на низкочастотном канале, В 1)
    (при использовании внешнего аттенюатора)    		 ±0,01·Ux
    Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока на высокочастотном канале, В
    в диапазоне частот:
    - от 1 до 250 МГц включительно
    - свыше 250 до 500 МГц включительно
    - свыше 500 до 1000 МГц включительно

    ±(0,04·Ux+3·k)
    ±(0,06·Ux+3·k)
    ±(0,1·Ux+3·k)
    Пределы дополнительной температурной погрешности измерений напряжения переменного тока 3), В/°С ±0,001·Ux
    Нормальные условия измерений:
    - температура окружающего воздуха, °С
    - относительная влажность воздуха, %, не более
    - атмосферное давление, кПа
    от +15 до +25
    80
    от 84,0 до 106,7
    Рабочие условия применения:
    - температура окружающего воздуха, °С
    - относительная влажность воздуха, %, не более
    - атмосферное давление, кПа
    от +10 до +35
    80
    от 70,0 до 106,7
    Масса, кг, не более 2,5
    Габаритные размеры (ШхВхГ), мм, не более 230х95х190
    Питание от сети переменного тока
    - напряжение, В
    - частота, Гц
    220±22
    50±1
    Потребляемая мощность, В·А, не более 15

    Примечания:
    ​1) для модификации В3-83;
    2) среднеквадратическое значение;
    3) нормируется при температуре окружающего воздуха от +10 до +15 °С и от +25 до +35 °С;
    Ux – измеряемое значение напряжения переменного тока, В.

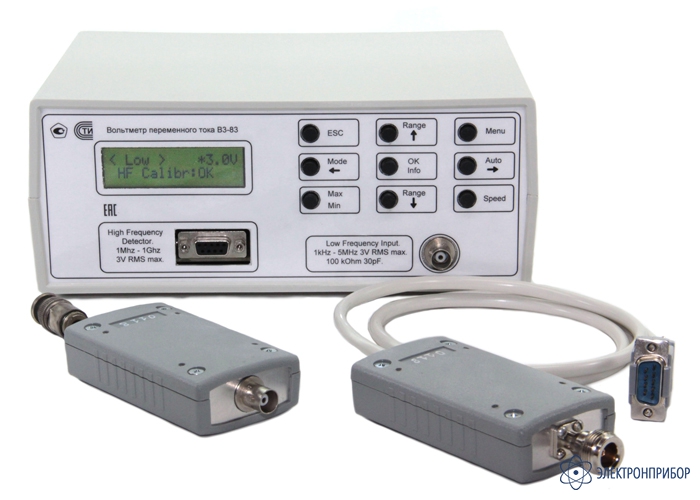

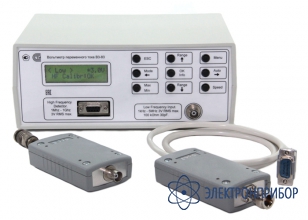

  • Комплект поставки В3-83

    № Наименование Количество
    1 Блок вольтметра В3-83 1
    2 Детектор ВЧ 1
    3 Аттенюатор НЧ 1:10 1
    4 Аттенюатор ВЧ 20 дБ 1
    5 Переход тип III/ тип III (вилка-вилка) 1
    6 Переход тип III/ тип N (вилка-вилка) 1
    7 Шнур соединительный сетевой 1
    8 Программное обеспечение (на оптическом носителе) 1
    9 Кабель соединительный (интерфейса СТЫК C2) 1
    10 Вставка плавкая (установлена в приборе) 1
    11 Руководство по эксплуатации 1
    12 Методика поверки 1
