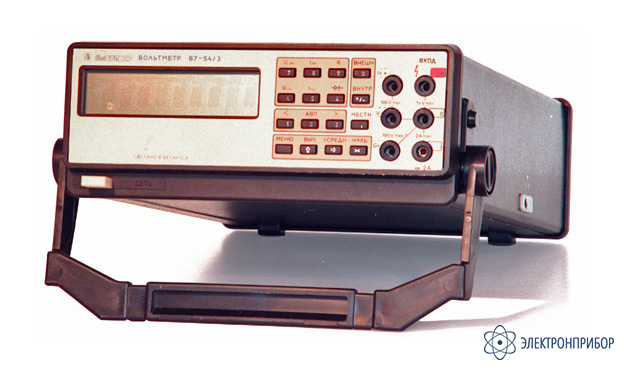

В7-54/3 — вольтметр универсальный

Код товара: 21909
  • 87136-22

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      87136-22 до 31.05.2027

    Особенности вольтметра универсального В7-54/3:

    • Измерения постоянного/переменного напряжения и тока, сопротивления по 2/4 проводной схеме, проверка p-n переходов.
    • Измерение среднеквадратического значения переменного напряжения/тока произвольной формы в диапазоне 10Гц…1МГц.
    • Измерение сопротивления до 1ГОм.
    • Дополнительные функции: математическая и логическая обработка результатов измерения (7 программ), память на 512 показаний.
    • Высокая точность измерений (базовая погрешность от 0,0015%).
    • Прецизионный генератор опорного тока.
    • Цифровой ЖКИ-дисплей с индикацией 6½ разрядов.
    • Автоматическая калибровка.
    • Автоматическая коррекция дрейфа нуля.
    • Автоматический/ручной выбор пределов.
    • Самодиагностика.
    • Микропроцессорное управление.
    • Стык С2, аналоговый выход.

  • Технические характеристики вольтметра универсального В7-54/3:

    Параметр Значение
    ПОСТОЯННОЕ НАПРЯЖЕНИЕ
    Диапазон напряжений 1мкВ…1000В
    Предел измерения 0,2В/ 2В/ 20В/ 200В/ 1000В
    Погрешность измерения ±0.0015% (0.2В…20В), ±0,002%…0.003% (< 0.2В, > 20В)
    Входное сопротивление 10ГОм (до 20В), 10МОм
    ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
    Диапазон напряжений 1мкВ…700В
    Предел измерения 0,2В/ 2В/ 20В/ 200В/ 700В
    Диапазон частот 10Гц…1МГц
    Погрешность измерения (гармоническое колебание) ±(0,05…0,9)% при 1мкВ…700В/10Гц…100кГц,
    ±(4,5…9)% при 1мкВ…20В/100кГц…300кГц,
    ±9% при 200мВ…20В/300кГц…1МГц
    Дополнительная погрешность (негармоническое колебание) ±1% при Ка ≤ 5/20Гц…25кГц
    Входной импеданс 2МОм/ 50пФ
    ПОСТОЯННЫЙ ТОК
    Диапазон токов 1мкА…2А
    Погрешность измерения ±0,015% (≤ 1А),
    ±0,025% (> 1А)
    ПЕРЕМЕННЫЙ ТОК
    Диапазон токов 1мкА…2А
    Диапазон частот 20Гц…5кГц
    Погрешность измерения ±(0,15…0,4)%
    СОПРОТИВЛЕНИЕ
    Диапазон сопротивлений 0,1мОм…20МОм (возможность измерения до 1ГОм)
    Предел измерения 0,2кОм/ 2кОм/ 20кОм/ 200кОм/ 2МОм/ 20МОм
    Погрешность измерения ±(0,003…0,006)% до 2МОм,
    ±(0,01…0,75)% свыше 2МОм
    Тестовое напряжение ≤ 6В (≤ 2кОм), ≤ 24В (> 2кОм)
    ПРОВЕРКА P-N ПЕРЕХОДОВ
    Тестовое напряжение ≤ 6В (для диодов), ≤ 24В (для стабилитронов)
    Тестовый ток 0,9мА…1,0мА
    ДИСПЛЕЙ
    Тип индикаторов ЖК-табло
    Формат индикации 5½ и 6½ разрядов
    ОБЩИЕ ДАННЫЕ
    Условия эксплуатации 5°C…40°C
    Напряжение питания 115В/220В, 50/400Гц
    Габаритные размеры 268×100×350мм
    Масса 4,2кг

  • Комплект поставки В7-54/3

    № Наименование Количество
    1 Вольтметр универсальный В7-54/3 1
