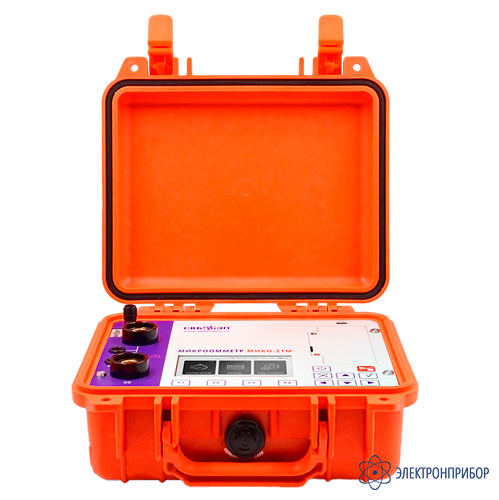

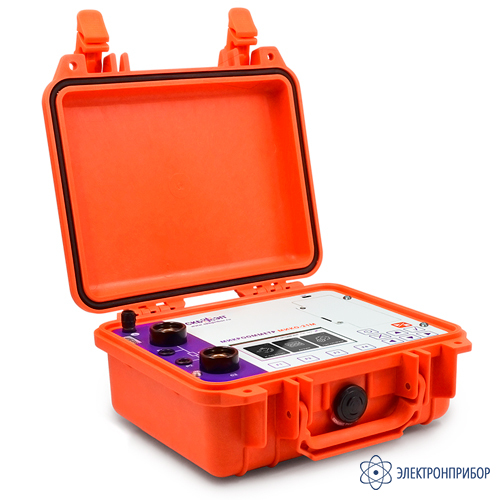

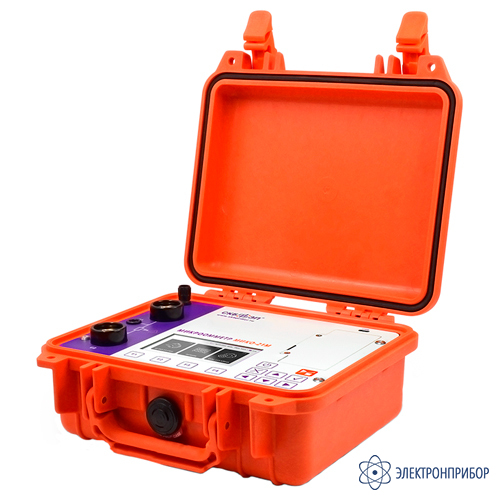

МИКО-21М высокоточный микроомметр
Код товара: 86384-
Гарантийный период на встроенный аккумулятор не распространяется.-
Гарантия
3 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
99266-26 до 28.08.2031
-
Производитель
-
Артикул
055.00.00.000

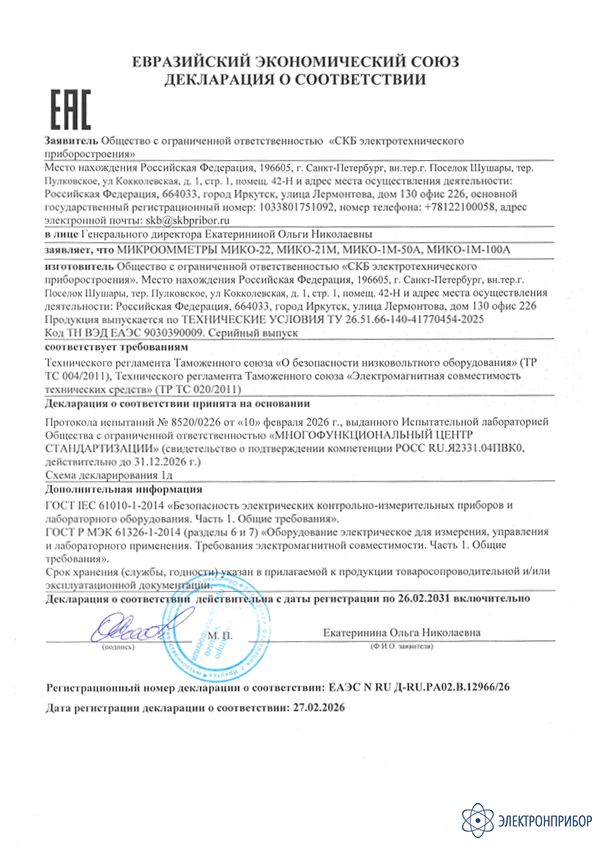

Сертификаты
Описание высокоточного микроомметра МИКО-21М:
Измерение электрического сопротивления в безиндуктивных цепях в диапазоне 0,1 мкОм ÷ 2 Ом с самой высокой точностью среди аналогов ±0,05%
Микроомметр МИКО‑21М предназначен для высокоточных измерений электрического сопротивления постоянному току с погрешностью ±0,05 % в диапазоне 0,1 мкОм ÷ 2 Ом:
- главных контактов высоковольтных выключателей всех типов и классов напряжений;
- размыкателей, контакторов и реле, соединителей или разъединителей;
- болтовых, сварных и паяных соединений токопроводов и шин;
- рельсовых соединений и колёсных пар вагонов;
- измерений металлосвязи;
- в научно‑исследовательских лабораториях и на промышленных предприятиях при проведении высокоточных измерений.
МИКО‑21М может эксплуатироваться в помещениях с нерегулируемыми климатическими условиями или на открытом воздухе в расширенном температурном диапазоне от -25 °C до +55 °C.
Параметр МИКО‑21М МИКО‑1М‑100А МИКО‑1М‑50А МИКО‑10 МИКО‑2.3 Измерительный ток 200 А 100 А 50 А 10 А 1000 А Диапазон измерения сопротивления 0,1 мкОм ÷ 2 Ом 1 мкОм ÷ 0,1 Ом 1 мкОм ÷ 0,1 Ом 1 мкОм ÷ 0,1 Ом 1 мкОм ÷ 0,1 Ом Точность ±0,05 % ±0,2 % ±0,2 % ±0,2 % ±0,2 % Сравнение результатов измерения с диапазоном «отбраковки» .jpg)
Режим измерения DCRM Режим измерения DG Съёмный блок АКБ Измерительный ток 200А
Одна из проблем при измерении переходных сопротивлений с приемлемой погрешностью связана с наличием окисных плёнок между контактируемыми поверхностями. Для контроля такого рода погрешности в международном стандарте МЭК 62271‑1 «Общие спецификации для высоковольтных распределительных устройств» (Международная электротехническая комиссия, IEC) содержится указание на то, что при измерении электрического сопротивления главной цепи высоковольтного выключателя сила измерительного тока должна быть от 50 А до тока его номинального значения.
Во многих зарубежных выключателях сила измерительного тока чаще всего ограничена конкретными значениями: 100 А и 200 А.
Микроомметр МИКО-21М проводит измерения током до 200А, автоматически подбирая измерительный ток в зависимости от значения сопротивления объекта. При необходимости измерительный ток можно ограничить рядом предустановленных значений: 10А, 50А, 100А и 200А. Таким образом, точность измерения в условиях помех подстанций приближается к лабораторным условиям.
Рис.1. Значения измерительного тока
Три режима запуска процесса измерения электрического сопротивления
В приборе запрограммировано 3 способа запуска процесса измерения:
- Однократный - для проведения измерения пользователь вручную подключает измерительные клеммы к объекту и нажимает кнопку СТАРТ. Прибор выполняет измерение один раз и переходит в состояние ожидания следующей команды.
- Периодический - для измерений с заданным интервалом времени. После нажатия СТАРТ прибор автоматически запускает измерения через установленный промежуток времени без участия оператора. Этот режим удобен, когда руки пользователя заняты подключением кабелей, или требуется наблюдение за изменением параметров во времени.
- Периодическая цепь - сочетает автоматическую активацию по замыканию измерительной цепи и периодическую работу. После нажатия СТАРТ прибор ожидает замыкания контактов — как только контакты соединены, начинается измерение. Измерения продолжаются непрерывно до тех пор, пока пользователь не остановит процесс.
Режимы проведения измерений выключателей с трансформаторами тока (ТТ)
Микроомметр МИКО-21М позволяет измерять сопротивление контактов колонковых и баковых выключателей, используя раздельные автоматизированные режимы:
Режим «Встроенный ТТ ECO» — предназначен для измерения сопротивления в цепях с ТТ с минимальным расходом энергии аккумулятора.
Режим «Встроенный ТТ MAX» — предназначен для измерения сопротивления в цепях с ТТ при силе тока 100 А или 200 А (задаётся пользователем) без экономии энергии аккумулятора.
Рис.2. Режимы проведения измерений
Сравнение полученных результатов
Пользователь может добавлять/удалять диапазоны «отбраковки» измеряемого объекта. Когда измеренное значение выйдет за рамки обозначенного параметра, прибор выделит его красным, в рамках границ - значение будет зеленым.
Данный механизм работает за счет встроенной базы паспортных значений, а также за счет возможности самостоятельно добавлять/удалять/редактировать паспортные данные измеряемого объекта.
Рис.3. Архив измерений
Автономность аккумулятора, малый вес и габариты
МИКО-21М оборудован встроенным аккумулятором, что повышает его мобильность и удобство эксплуатации. Автономное питание позволяет эксплуатировать прибор в течение всего рабочего дня без подзарядки на обширной территории подстанции или цеха. А дополнительный блок батареи позволяет продлить время автономной работы и заменить аккумулятор самостоятельно по истечению срока эксплуатации основного.
Настройки процесса измерения сопротивления
Данный функционал позволяет произвести настройку:
- эталонных значений, которые будут сравниваться с результатами полученных измерений;
- активации автосохранения измерений;
- звукового сигнала запуска и останова измерения;
- измерительного тока.

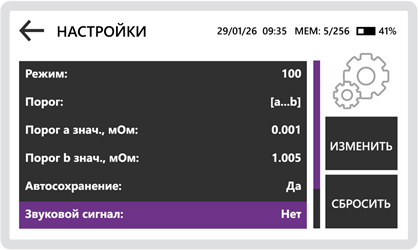

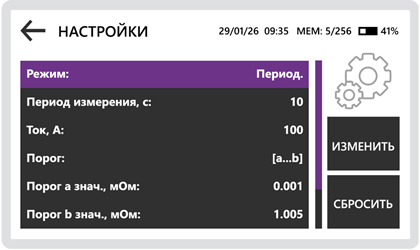

Рис.4. Окно настройки
Сенсорный дисплей, передача данных и управление прибором
МИКО-21М оснащён цветным графическим сенсорным дисплеем высокой яркости и интуитивно понятным интерфейсом, что облегчает взаимодействие с прибором. Управление может осуществляться через клавиатуру, сенсорный экран или от ПК, при этом данные можно скопировать напрямую в ПК через USB или на USB Flash.
Прибор может встраиваться в измерительные системы под управлением ПК диагностических лабораторий и предприятий – производителей электрооборудования.
-
-
Технические характеристики высокоточного микроомметра МИКО-21М:
Параметр Значение Диапазон измерений сопротивления 0,1 мкОм ÷ 2 Ом Разрешающая способность 0,1 мкОм Точность ± 0,05% Сила измерительного тока 1 ÷ 200 А Количество цифр на выходе результата измерения 5 Время измерений:
- режим однократный
- встроенный ТТ, ЕСО
- встроенный ТТ, МАХ
≤ 2 с
30 с
15 сПитание (встроенная батарея) Литий-ионная Время заряда аккумулятора < 2 часа Продолжительность непрерывной работы батареи 8 часов Встроенная память Циклический на 256 измерений Связь с ПК USB Дисплей цветной графический сенсорный, 480 х 272 точек Потребляемая мощность 30 Вт Питание (сетевое напряжение) ~ 90-264 В, 47-63 Гц — 127-370 В Габариты 270x246x124 мм Масса прибора 3,5 кг Защита от окружающей среды IP 67 (крышка прибора закрыта)
IP 40 (крышка прибора открыта)Диапазон температуры при работе с прибором от -25 °C до +55 °C Срок эксплуатации измерительного блока 10 лет Срок эксплуатации встроенного аккумулятора 1 год Межповерочный период 3 года Межкалибровочный период 3 года Язык интерфейса и руководства пользователя Русский / Английский -
Комплект поставки МИКО-21М
№ Наименование, Индекс Применение Фото Количество 1 Измерительный блок МИКО-21M
055.00.00.000
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.
1 2 039.27.00.000
Измерительные кабели с зажимом типа «крокодил» (захват до 50 мм.) Содержат токовый и потенциальный провод. Рекомендованы для выключателей до 10 кВ. Длина 2 м. Масса 1,12 кг. В комплекте - 2 штуки.
1 3 Провод заземления
010.01.00.000
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50 А. Длина 2 м.
1 4 Зарядное устройство Сетевой адаптер для заряда встроенного аккумулятора. .jpg)
1 5 018.09.00.000
Для связи с компьютером и передачи данных. 1 6 126.06.00.000
Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации.
1 Поставляется по заказу за отдельную плату:
№ Наименование, Индекс Применение Фото Измерительные кабели 1 039.19.00.000
Кабели с подпружиненными игольчатыми контактами. Содержат токовый и потенциальный провод. Ток измерения до 200 А. Удобны для измерений в шинопроводах и дугогасительных камерах. Длина 1,5 м. Масса 0,87 кг. В комплекте - 2 штуки.
2 039.35.00.000
Измерительные кабели с зажимом типа "крокодил" (захват до 50 мм). Содержат токовый и потенциальный провод. Рекомендованы для выключателей до 35 кВ. Длина 10 м. В комплекте - 2 штуки.
3 039.25.00.000
Измерительные кабели с зажимом типа "струбцина" (захват до 80 мм.) Содержат токовый и потенциальный провод. Рекомендованы для всех выключателей до 35 кВ и части выключателей до 110 кВ. Длина 4,5 м. Масса 3,79 кг. В комплекте - 2 штуки.
4 039.26.00.000
Измерительные кабели с зажимом типа «струбцина» (захват до 80 мм.) Содержат токовый и потенциальный провод. Рекомендованы для всех выключателей до 110 кВ и часть до 220 кВ. Длина 6 м. Масса 5,12 кг. В комплекте - 2 шт.
5 039.38.00.000
Измерительные кабели с зажимом типа "струбцина" (захват до 80 мм.) Содержат токовый и потенциальный провод. Рекомендованы для всех выключателей до 110 кВ и часть до 220 кВ. Длина 10 м. В комплекте - 2 штуки.
6 Измерительный кабель для комплектов №2,№3,№4
039.24.00.000
039.24.00.000-01
039.24.00.000-02Измерительные кабели для прецизионных измерений и измерений на участках цепи, к крайним точкам которой подан измерительный ток. В состав входит: зажим типа «крокодил» А25С (2шт.) и щупы (2шт.). - Для комплекта №2 - Длина 2 м. (039.24.00.000)
- Для комплекта №3 - Длина 4,5 м. (039.24.00.000-01)
- Для комплекта №4 - Длина 6 м. (039.24.00.000-02)
7 Комплект №5 039.20.00.000 039.21.00.000-01
039.21.00.000-02Измерительный кабель с зажимом "крокодил" (захват до 50 мм). Содержит токовый и потенциальный провод. Длина 1 м. Масса 0,5 кг. Измерительный кабель с зажимом "струбцина" (захват до 80 мм). Содержит токовый и потенциальный провод. Длина может быть выбрана:
- Длина 3 м (039.21.00.000). Масса - 1,34 кг.
- Длина 6 м (039.21.00.000-01). Масса - 2,0 кг.
- Длина 9 м (039.21.00.000-02). Масса - 4,0 кг.
8 Потенциальный пружинный контакт
Применяются совместно с измерительными кабелями для исключения большого переходного сопротивления между шпилькой ввода и аппаратным зажимом. Используется совместно с Комплектами №2 - №5.

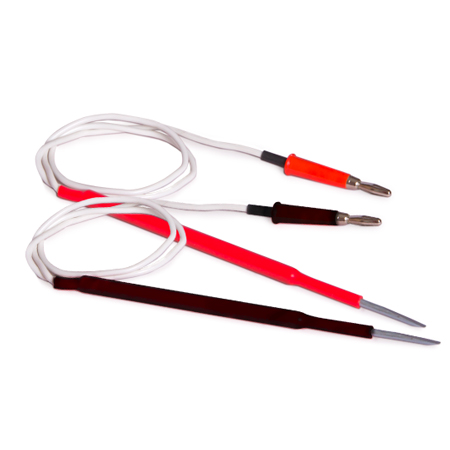

9 Потенциальный штырьевой контакт
Применяются совместно с измерительными кабелями для исключения большого переходного сопротивления между шпилькой ввода и аппаратным зажимом. Используется совместно с Комплектами №2 - №5.
10 Кабель измерительный
039.37.00.000
Измерительные кабели с G-образной струбциной, захват до 80 мм. В зажиме кабеля есть гнездо для подключения вынос-ного потенциального контакта. Длина 15 м. Масса 30,68 кг. В комплекте - 2 штуки. 11 039.43.00.000
Комплект измерительных кабелей с зажимом типа "крокодил" (захват до 70 мм.) Рекомендованы для всех выключателей до 35 кВ. Длина 10 м. Масса 7,9 кг. В комплекте - 2 штуки.
12 Кабель измерительный
039.44.00.000
Измерительные кабели с зажимом типа "крокодил" (захват до 70 мм). Длина 13 м. Масса 16,53 кг. В комплекте - 2 штуки. Измерительные кабели для авиации 1 039.33.00.000
039.33.00.000-01Измерительные кабели с щупами с игольчатыми поворотными подпружиненными контактами диаметром 5 мм. Для запуска прибора на измерение один щуп оборудован кнопкой. Рекомендованы для измерений переходных сопротивлений в труднодоступных местах с окрашенными поверхностями; в авиации для измерения переходного сопротивления авиационного оборудования и фюзеляжа вертолета. Ток измерения до 100 А. Длина - 1,5 м. В комплекте - 2 штуки.
2 039.31.00.000
039.31.00.000-01Измерительные кабели с зажимами типа «Крокодил» с зубчатыми контактами (зев до 20 мм). Рекомендованы для измерений сопротивлений в труднодоступных местах; в авиации для измерения сопротивлений различных элементов воздушных судов. Ток измерения до 50 А. Длина - 1,5 м. В комплекте - 2 штуки.
Дополнительная комплектация 1 Блок аккумуляторов
055.04.00.000
Аккумуляторный блок для автономной работы прибора 7800 мАч. В комплекте - 1 штука. 2 Шунт SV75-0075A-D-02
060.02.18.000
Шунт для проверки работоспособности прибора производства СКБ ЭП. Величина 1 мОм ± 0,5%.
3 Переходник для образцовой катушки Для поверочных лабораторий: проведение поверки / калибровки прибора. Длина 0,025 м + 0,16 м. Вес 0,04 кг. В комплекте – 2 штуки.
4 Штанга-манипулятор
Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли/с крышки бака к вводам высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей, без применения лестниц и подъемников.
Комплектуется кабелями-удлинителями, которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака.
Кабель-удлинитель штанги-манипулятора выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 100А, при наличии качественного контакта.
- ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг / рекомендована для объектов до 2 м);
- ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг / рекомендована для объектов до 3 м);
- ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг / рекомендована для объектов до 4,5 м).
При работе с МИКО-21М и штангой-манипулятор рекомендуем использовать кабели: 039.27.00.000; 039.36.00.000 или 039.35.00.000.
.jpg)
-
Дополнительная комплектация МИКО-21М
-
Файлы для МИКО-21М
