MOM 690

Микроомметры, Миллиомметры, Омметры

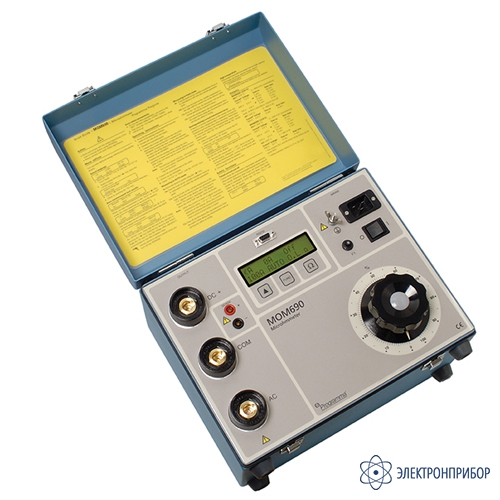

MOM690 — микроомметр

Код товара: 56281

  • Назначение микроомметра MOM690:

    Дополнительно к широким возможностям по предельно допустимому току, прибор MOM690 обеспечивает микропроцессорное измерение, сохранение и документирование результатов.

    Встроенное ПО позволяет пользователю выполнять отдельные тесты и полные циклы испытаний с сохранением результатов. Дополнительное ПО MOMWin™ позволяет экспортировать результаты испытаний в РС для дальнейшего анализа и составления отчета. Диапазоны измерений устанавливаются автоматически, сопротивление измеряется непрерывно, и результаты тестирования могут быть автоматически зафиксированы при текущем значении тока испытаний.

    После испытаний выключателя с помощью токового трансформатора, установленного в его токовой цепи, например, баковых выключателей и элегазовых коммутаторов, некоторые стандарты рекомендуют размагничивание токовых трансформаторов. Эта хлопотливая задача может быть выполнена легко и просто благодаря наличию в MOM690 выхода переменного тока. Выход переменного тока может быть использован как многоцелевой источник тока в различных применениях.

  • Технические характеристики микроомметра MOM690:

    Параметр Значение
    Измерение тока
    Диапазон 0 – 800 А
    Разрешение 1 А
    Погрешность 100 – 800 А, 1% от показаний 1 разряд;
    50 – 99 А, (2% от показаний 2 разряда);
    0 – 49 А, не нормируется
    Измерение сопротивления
    Диапазон 0 – 200 мОм , > 200 мОм не нормируется
    Разрешение 1 мкОм
    Погрешность 100 – 800 А, 1% от показаний 1 разряд;
    50 – 99 А, (2% от показаний 2 разряда);
    0 – 49 А, не нормируется
    Максимальное сопротивление нагрузки / ток, модель 115В
    Параметр Стандартный набор кабелей Стандартный набор кабелей и удлинитель №1 Стандартный набор кабелей и удлинитель №1 2 х 15 м, 95 мм2 набор кабелей
    При токе 300 А 10 мОм 6 мОм 3 мОм 10 мОм
    Максимальный ток 575 А 420 А 360 А 540 А
    Максимальное сопротивление нагрузки / ток, модель 230В
    Параметр Стандартный набор кабелей Стандартный набор кабелей и удлинитель №1 Стандартный набор кабелей и удлинитель №1 2 х 15 м, 95 мм2 набор кабелей
    При токе 300 А 18 мОм 14 мОм 11 мОм 18 мОм
    При токе 600 А 3 мОм - - 1,8 мОм
    Максимальный ток 750 А 570 А 480 А 690 А
    Выход постоянного тока (CATI), модель 115 В
    Параметр Значение
    Ток (А) 0 50 100 200 300 400 500 5751 600 700 8002
    Напряжение (В) 7,3 6,9 6,4 5,5 4,8 3,9 3,0 2,5 2,2 1,5 0,9
    Время максимальной нагрузки - 30 мин 10 мин 90 с 50 с 30 с 15 с 10 с 8 с 5 с -
    Входной ток (А) 0,8 - 10 19 - 38 - - 52 - -
    1 - максимальный ток со стандартными кабелями 2 х 5 м, 50 мм2;
    2 - при 800 А и выше мгновенное отключение.
    Указанные значения соответствуют максимальному времени нагрузки от холодного состояния при 25°С. Они не справедливы для повторных испытаний.
    Выход переменного тока (CATI), модель 115 В
    Параметр Значение
    Ток (А) 0 660
    Напряжение (В) 8,7 3,5
    Время максимальной нагрузки Длительное 2 секунды
    Время покоя - 4 минуты
    Выходы постоянного и переменного тока не должны нагружаться одновременно
    Выход постоянного тока (CATI), модель 230 В
    Параметр Значение
    Ток (А) 0 50 100 200 300 400 500 600 700 7501 8002
    Напряжение (В) 9,4 9,0 8,6 8,0 7,2 6,4 5,7 5,0 4,3 3,8 3,6
    Время максимальной нагрузки - 30 мин 10 мин 90 с 50 с 40 с 30 с 15 с 8 с 5 с -
    Входной ток (А) 0,4 - 6 - - - - 33 - - 42
    1 - максимальный ток со стандартными кабелями 2 х 5 м, 50 мм2;
    2 - при 800 А и выше мгновенное отключение.
    Указанные значения соответствуют максимальному времени нагрузки от холодного состояния при 25°С. Они не справедливы для повторных испытаний.
    Выход переменного тока (CATI), модель 230 В
    Параметр Значение
    Ток (А) 0 660
    Напряжение (В) 11,2 4,5
    Время максимальной нагрузки Длительное 2 секунды
    Время покоя - 4 минуты
    Выходы постоянного и переменного тока не должны нагружаться одновременно
    Параметры окружающей среды
    Параметр Значение
    Область применения Прибор предназначен для использования на высоковольтных подстанциях и промышленном оборудовании
    Рабочая температура От 0 °С до +50 °С
    Температура хранения и транспортировки От -40 °С до +70 °С
    Влажность 5% - 95%, без конденсации влаги
    Соответствие европейским стандартам
    Параметр Значение
    LVD (Low Voltage Directive) Директива о низком напряжении 73/23/ EEC с дополнением 93/68/EEC
    EMC (электромагнитная совместимость) Директива EMC 89/336/EEC с дополне-ниями 91/263/EEC, 92/31/EEC и 93/68/EEC
    Общие характеристики
    Напряжение сети питания 115/230 В переменного тока, 50/60 Гц
    Потребляемая мощность (максимальная) 115 В, 5980 ВА (при выходе 600 А);
    230 В, 9660 ВА
    Защита Миниатюрный выключатель, плавкий предохранитель, программа
    Размеры прибора 350 x 270 x 220 мм
    Размеры кейса для переноски 610 х 290 х 360 мм
    Масса, модель на 115 В 24 кг, 38,9 кг с дополнительными принадлежностями и кейсом для переноски
    Масса, модель на 230 В 23,7 кг, 38,6 кг с дополнительными принадлежностями и кейсом для переноски
    Дисплей Жидкокристаллический
    Доступные языки Английский, немецкий, французский, испанский, шведский
    Токовые кабели 2 х 5 м, 50 мм2
    Измерительные кабели 2 х 5 м, 2,5 мм2
    Дополнительные наборы токовых кабелей Набор №1 (удлинители кабелей 2 х 5 м, 50 мм2);
    Набор №2 (удлинители кабелей 2 х 10 м, 50 мм2);
    2 х 15 м 95 мм2
    Размеры прибора 350 x 270 x 220 мм
    Размеры кейса для переноски 610 х 290 х 360 мм
    Масса, модель на 115 В 24 кг, 38,9 кг с дополнительными принадлежностями и кейсом для переноски
    Масса, модель на 230 В 23,7 кг, 38,6 кг с дополнительными принадлежностями и кейсом для переноски

  • Комплект поставки MOM690

    № Наименование Количество
    1 Микроомметр MOM690 1
