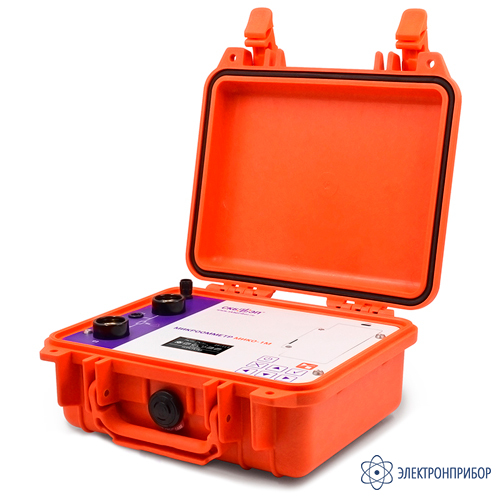

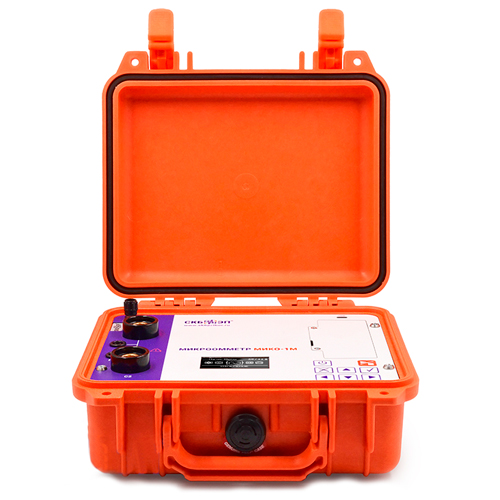

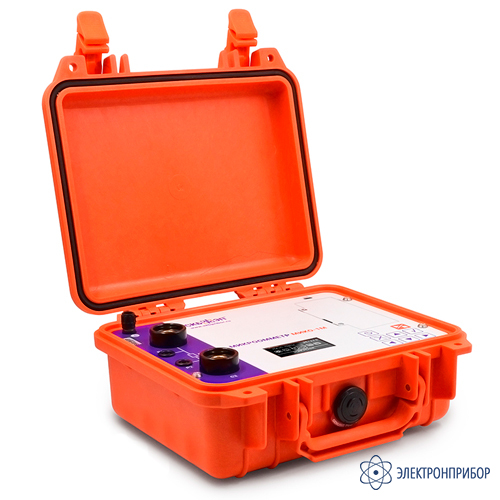

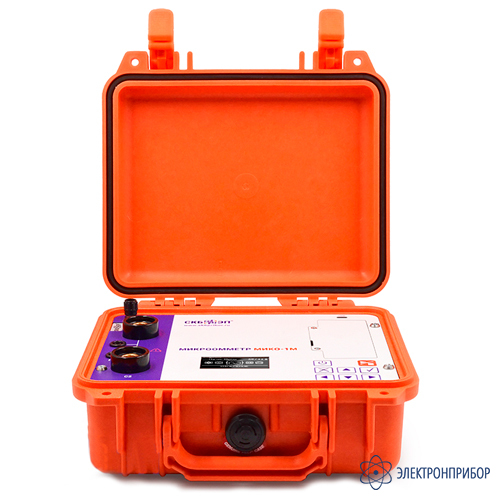

МИКО-1М-50А — микроомметр
Код товара: 85405-
-
Гарантия
3 года
-
Производитель
Описание микроомметра МИКО-1М-50А:
Измерение электрического сопротивления в безиндуктивных цепях в диапазоне 1 мкОм ÷ 0,1 Ом
Современный промышленный микроомметр МИКО-1М-50А предназначен для измерения электрического сопротивления постоянному току в диапазоне 1 мкОмΩ ÷ 0,1 Ом с точностью ±0,2%.
Объекты диагностики:
- высоковольтные и автоматические выключатели;
- размыкатели, контакторы, реле, соединители и разъединители;
- болтовые, сварные и паяные соединения токопроводов и шин;
- рельсовые соединения и колёсные пары вагонов;
- электродвигатели, генераторы, компенсаторы и прочие объекты (измерение металлосвязи).
МИКО-1М-50А предназначен для применения в электрических сетях, на электростанциях и подстанциях, тяговых подстанциях электрифицированного транспорта, а также на промышленных предприятиях.
Доступен в двух модификациях: МИКО-1М-50А и МИКО-1М-100А
МИКО-1М-50А обеспечивает силу измерительного тока до 50А, что оптимально для точного измерения малых и переходных сопротивлений в электрооборудовании. Такой ток эффективно устраняет влияние масляных и оксидных плёнок, что позволяет точно определить фактическое значение переходного сопротивления измеряемого объекта.
Для задач, требующих повышенного тестового тока, предусмотрена модификация МИКО-1М-100А с измерительным током 100А. Она подходит для измерения переходных сопротивлений постоянному току, включая высоковольтные выключатели, где нормируется проведение измерений при увеличенном токе.

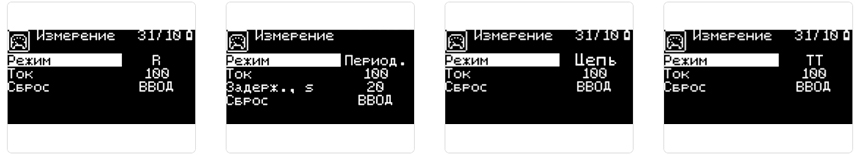

Типы запуска процесса измерения сопротивления
Прибор поддерживает 4 режима запуска измерений, которые обеспечивают гибкость работы и позволяют автоматизировать процесс в зависимости от задач пользователя.
- Однократный — для проведения измерения пользователь вручную подключает измерительные клеммы к объекту и нажимает кнопку СТАРТ. Прибор выполняет измерение один раз и переходит в состояние ожидания следующей команды.
- Периодический — используется для измерений с заданным интервалом времени. После нажатия СТАРТ прибор автоматически запускает измерения через установленный промежуток времени без участия оператора. Этот режим удобен, когда руки пользователя заняты подключением кабелей или требуется наблюдение за изменением параметров во времени.
- Периодическая цепь — сочетает автоматическую активацию по замыканию измерительной цепи и периодическую работу. После нажатия СТАРТ прибор ожидает замыкания контактов — как только контакты соединены, начинается измерение. Измерения продолжаются непрерывно до тех пор, пока пользователь не остановит процесс.
- Режим ТТ — для проведения измерения в выключателях со встроенными трансформаторами тока. Данный режим позволяет учитывать влияние индуктивности и исключает дополнительную погрешность. Специальные режимы МИКО-1М-100А с автоматической остановкой измерения позволяют исключить ошибки и увеличить число измерений для одной зарядки аккумулятора.
Контроль целостности измерительной цепи перед началом измерений
При подключении измерительных кабелей прибор автоматически выполняет проверку целостности измерительной цепи. Это позволяет убедиться в корректности подключения и готовности системы к проведению измерений.
В случае нарушения соединения прибор своевременно сигнализирует об ошибке, предотвращая получение некорректных результатов и повышая надёжность диагностики.
Проведение измерений в лабораториях и на промышленных предприятиях
Прибор разработан для эксплуатации в условиях действия мощных помех промышленной частоты и обеспечивает их эффективное подавление. Благодаря этому устройство может эффективно применяться для проведения измерений в широком спектре сред, включая исследовательские лаборатории различного профиля и производственные площадки промышленных предприятий с их тяжелыми условиями эксплуатации.
Встроенный архив и передача данных на ПК или мобильное устройство
МИКО-1М-50А оснащён встроенным циклическим архивом на 256 измерений.
В дальнейшем планируется внедрение специального программного обеспечения (ПО) для ПК, которое будет использоваться для управления прибором. Передача результатов измерений осуществляется по USB-кабелю. В настоящее время ПО находится в стадии разработки.
Автономность и сменный блок аккумулятора
Встроенный аккумулятор обеспечивает длительную работу без подзарядки. А дополнительный блок батареи позволяет продлить время автономной работы и заменить аккумулятор самостоятельно по истечению срока эксплуатации основного.
Простота, портативность и надёжность
Для проведения измерений на выключателях, необходимо подниматься по лестнице или в подъёмнике. Чтобы сократить число подъёмов и спусков, а также провести измерение за один подъём, желательно иметь лёгкий микроомметр с эргономичными измерительными кабелями.
МИКО-1М-50А имеет малый вес (3,5 кг) и габариты (271 × 246× 124) мм, что позволяет подниматься с прибором на любой выключатель.
-
-
Технические характеристики микроомметра МИКО-1М-50А:
Параметр Значение Диапазон сопротивления 1 мкОм ÷ 0,1 Ом Точность ± 0,2% Сила измерительного тока 50 А Количество цифр на выходе результата измерения 5 Время измерения, не более:
- режим однократный
- встроенный ТТ
2 с
30 сПитание (встроенная батарея) литий-ионная Время заряда аккумулятора < 2 ч Встроенная память (циклическая) 100 Связь с ПК USB Дисплей монохромный графический Потребляемая мощность 25 Вт Питание (сетевое напряжение) ~ 90-264 В, 47-63 Гц — 127-370 В Габариты 271x246x124 мм Масса прибора 3,5 кг Защита от окружающей среды IP 67 (крышка прибора закрыта)
IP 40 (крышка прибора открыта)Диапазон температуры при работе с прибором от -20 °C до +50 °C Гарантийный период 3 года Срок эксплуатации 10 лет Межповерочный период 2 года Межкалибровочный период 2 года Язык интерфейса и руководства пользователя Русский / Английский -
Комплект поставки МИКО-1М-50А
№ Наименование, Индекс Применение Фото Количество 1 Измерительный блок МИКО-1М-50А
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.
1 2 Комплект №2
067.20.00.000
Измерительные кабели с зажимом типа «крокодил» (захват до 50мм.) Содержат токовый и потенциальный провод. Длина 2 м. В комплекте - 2 штуки.
1 3 Провод заземления
010.01.00.000
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50 А. Длина 2 м.

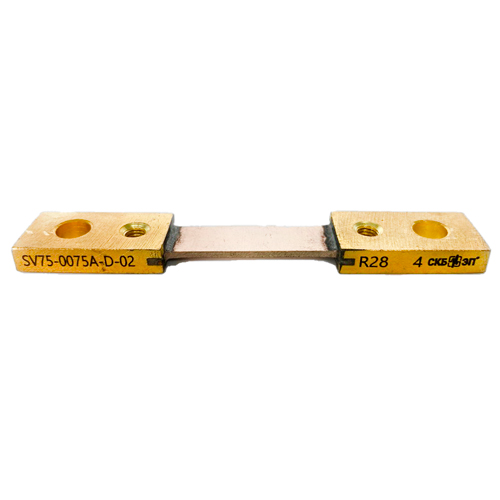

1 4 Шунт SV75-0075A-D-02 Шунт для проверки работоспособности прибора производства СКБ ЭП. Величина 1 мОм ± 0,5%.
1 5 Зарядное устройство 1 6 Кабель USB A-USB Type-C 1 7 Сумка для транспортировки
126.06.00.000
Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации.
1 Поставляется по заказу за отдельную плату:
№ Наименование, Индекс Применение Фото Количество 1 Дополнительный блок АКБ 1
